PYROPLUG® MagicBox – blijft dicht wanneer het warm wordt
Eenvoudige en betrouwbare brandwerende doorvoer dankzij modulair systeem
Elektrische leidingen en leidingen mogen alleen door kameromsluitende wanden en plafonds worden geleid als is gegarandeerd dat vuur en rook zich in geval van brand niet kunnen verspreiden. Tegen deze achtergrond moeten de vereiste installaties voor plafond- en wanddoorvoeringen betrouwbaar worden afgedicht. Met de PYROPLUG® MagicBox is dat geen probleem: daarmee kan het verspreiden van rook en vuur effectief worden verhinderd. De MagicBox staat voor eenvoudige, flexibele en toelatingsconforme doorvoer van kabels, buizen en leidingen. Deze kan in de ruwbouwfase net zo betrouwbaar worden toegepast als bij latere installatie.
Overzicht voordelen PYROPLUG® MagicBox
- Volledig bezetbare binnenruimte
- Grote inwendige afmetingen
- Hoge gebruiksveiligheid bij de uitvoering
- Praktische kliksluiting (in de 4-zijdige variant) voor flexibele installaties
- Ideaal voor bezetting naderhand of voor vaak wisselende bezetting.
- Eenvoudig te plannen voor toepassing in de ruwbouwfase
- Europees getest en geclassificeerd doorvoersysteem
Laat niets aanbranden
De magie zit in de MagicBox: hier bevindt zich een robuust brandwerende inzetstuk van schuimstof, die in geval van brand zonder noemenswaardige drukontwikkeling opzwelt. Daarbij vormt het een isolerend koolstofschuim dat op betrouwbare wijze de doorgang van vuur en rook door de doorvoer verhindert.
Doordacht tot in het detail
De PYROPLUG® MagicBox is modulair opgebouwd, zodat installateurs individueel kunnen inspelen op verschillende montagesituaties en installatieomgevingen. De binnenruimte kan volledig worden bezet. Ook de doorvoer van kabeldraagsystemen tot 600 mm breedte is probleemloos mogelijk. Voor grotere lege ruimtes of bij toepassing als reservedoorvoer kunnen inzetblokken van schuimstof worden gebruikt. De bij de levering inbegrepen grafietstrips worden op de breedte van het onderdeel op de MagicBox aangebracht, waar ze bij brand opschuimen en zo de ontstane opening rondom de box betrouwbaar dichten.

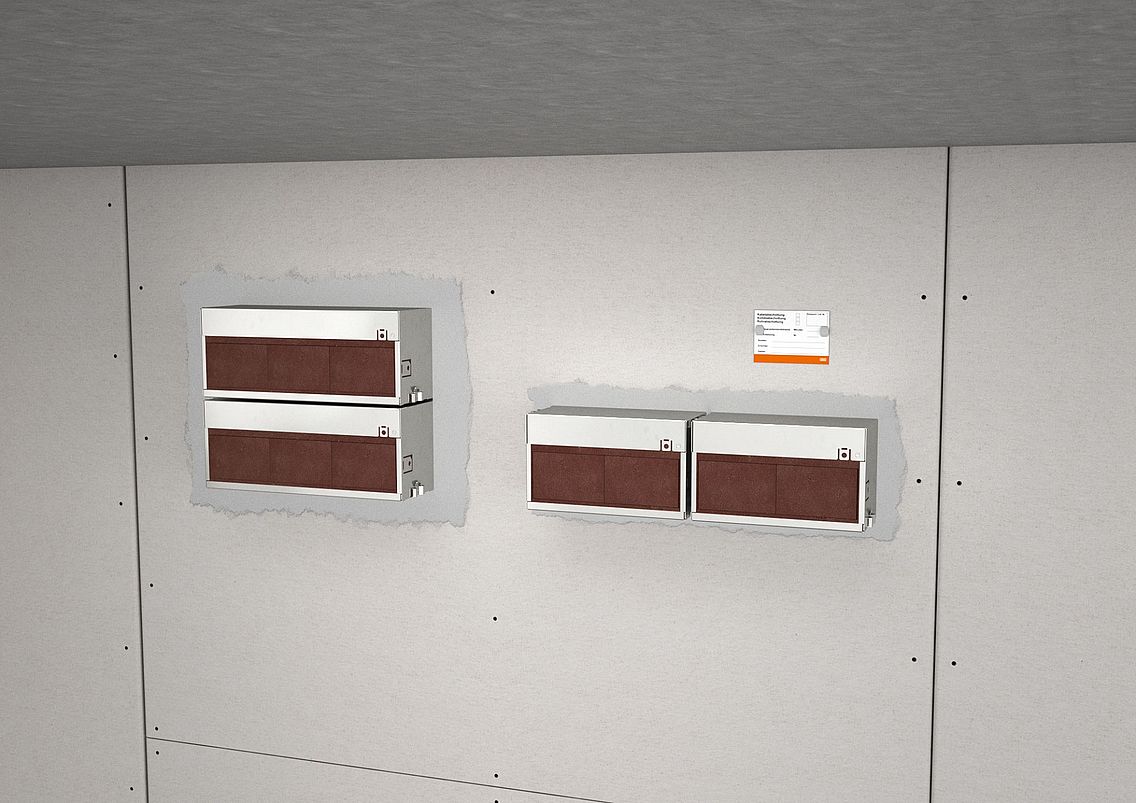

Het perfect op elkaar afgestemde programma van verschillende hoogtes en breedtes dekt alle toepassingen en omvat ook brandwerende boxen met bijzonder grote binnenruimte. Deze kunnen in groepen met twee boxen boven of naast elkaar worden opgesteld.
Brandwerende doorvoer? Schuim erop

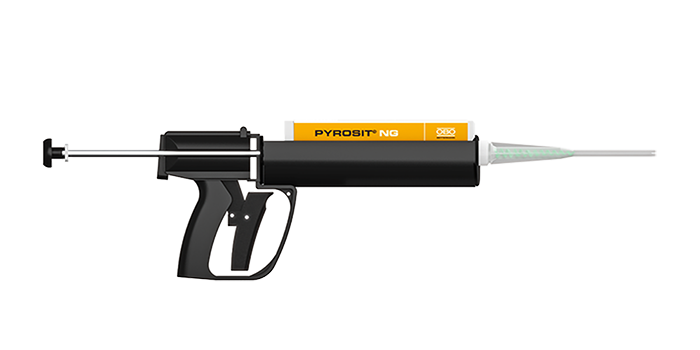

De perfecte systeemuitbreiding voor de PYROPLUG® MagicBox is het brandwerende schuim PYROSIT® NG. Het schuim zwelt in geval van brand op en vormt een isolerende laag, die brandverspreiding verhindert. De bijzondere formule van het 2-componenten schuim maakt een eenvoudige en nauwkeurige verwerking mogelijk, ook als het ingewikkeld wordt.
De twee varianten van de PYROPLUG® MagicBox
De MagicBox is in twee verschillende varianten leverbaar: als 4-zijdige en als 3-zijdige box. Een overzicht van de details van de verschillende uitvoeringen:
PYROPLUG® MagicBox 4-zijdige variant: praktische klikverbinding

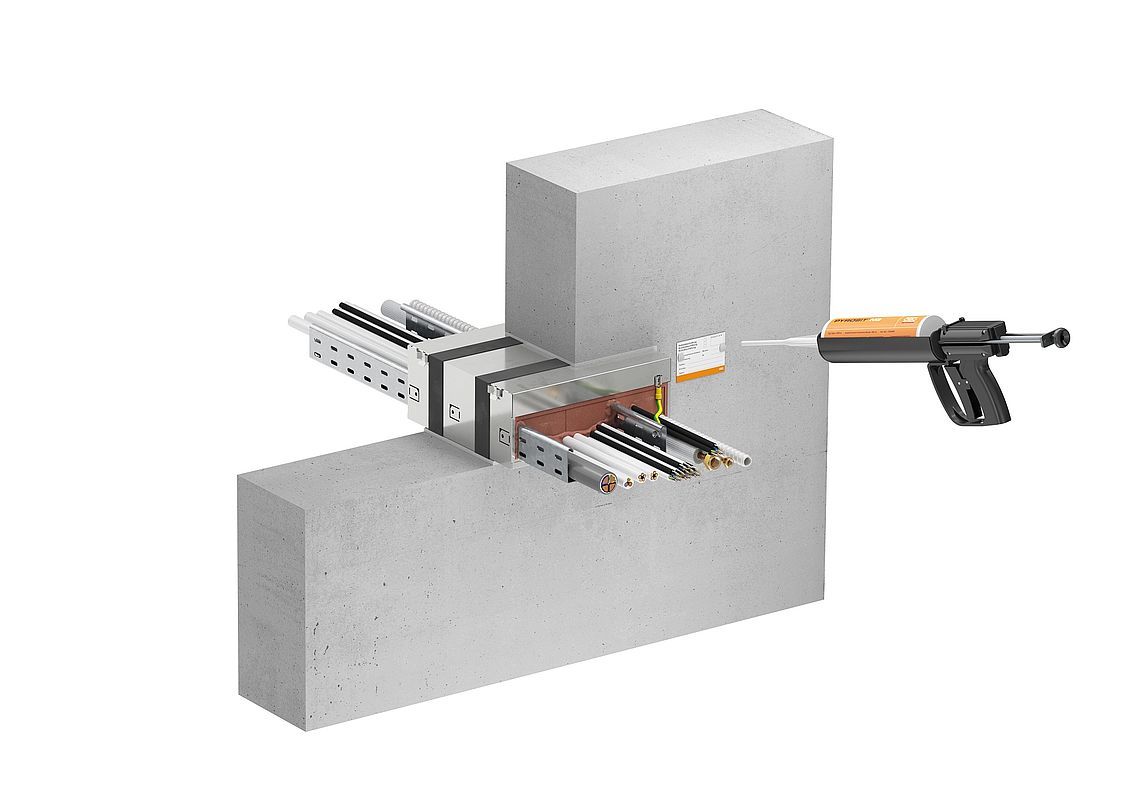

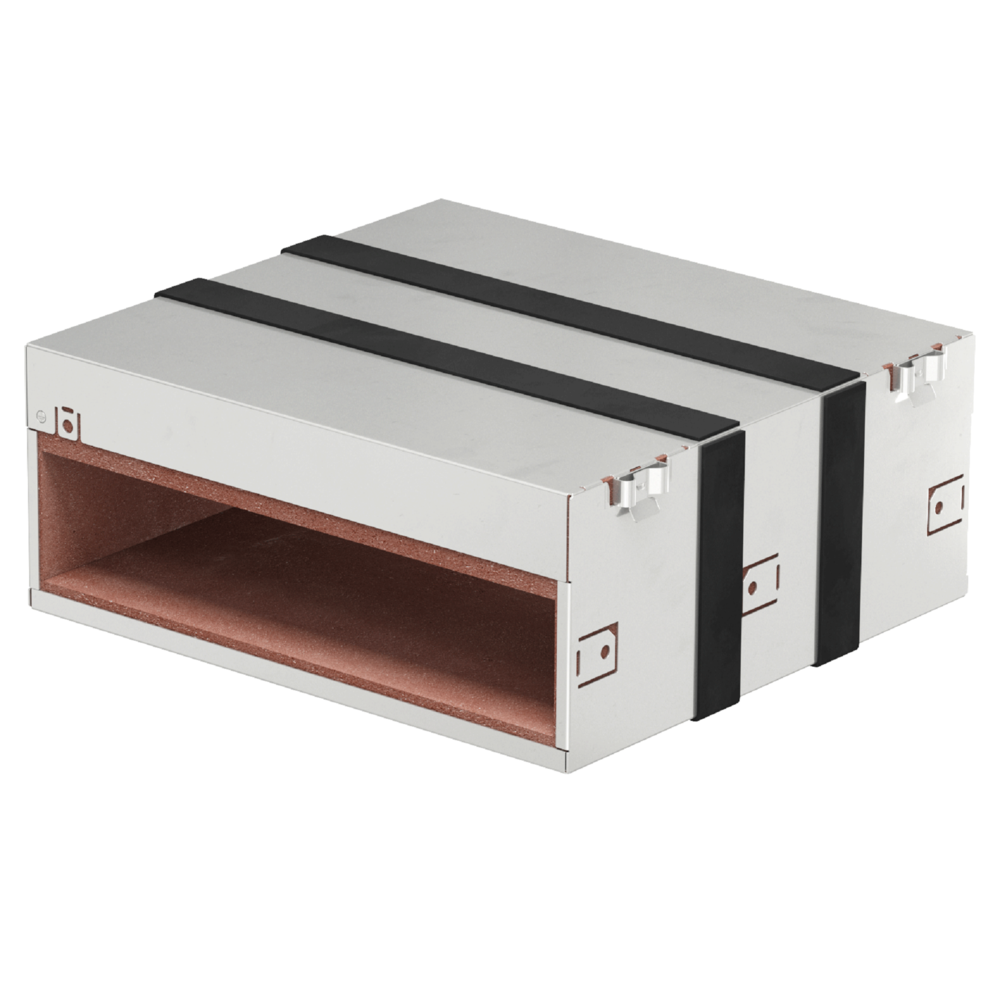

De MagicBox in de vierzijdige variant bestaat uit een tweedelige roestvaststalen behuizing met opzwellende brandwerende inzetstukken. Deze kan als doorvoersysteem in wanden en plafonds worden toegepast. De Magic-verbinding zorgt voor een bijzonder snelle montage: de behuizingshelften worden eenvoudig aan elkaar geklikt, in de bouwopening geplaatst en met mortel ingesloten. Zijstrips waarborgen de juiste positie van de MagicBox.
PYROPLUG® MagicBox 3-zijdige uitvoering: wand, plafond, vloer

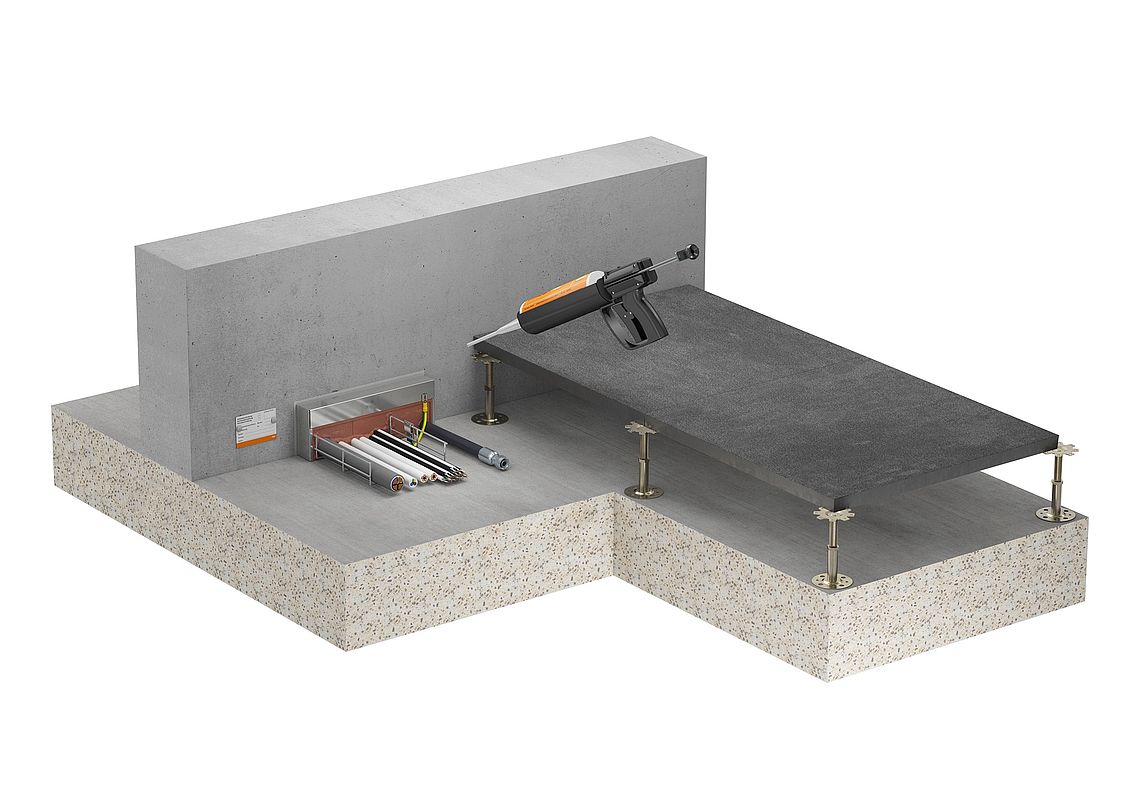

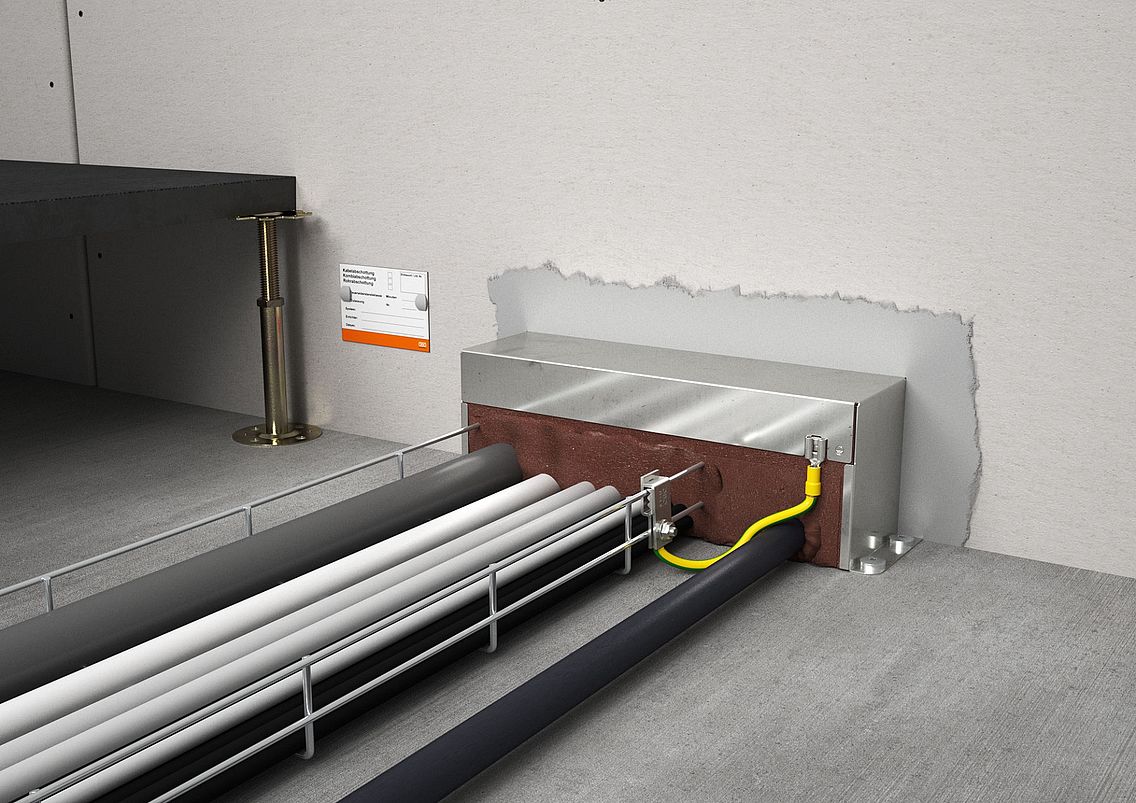

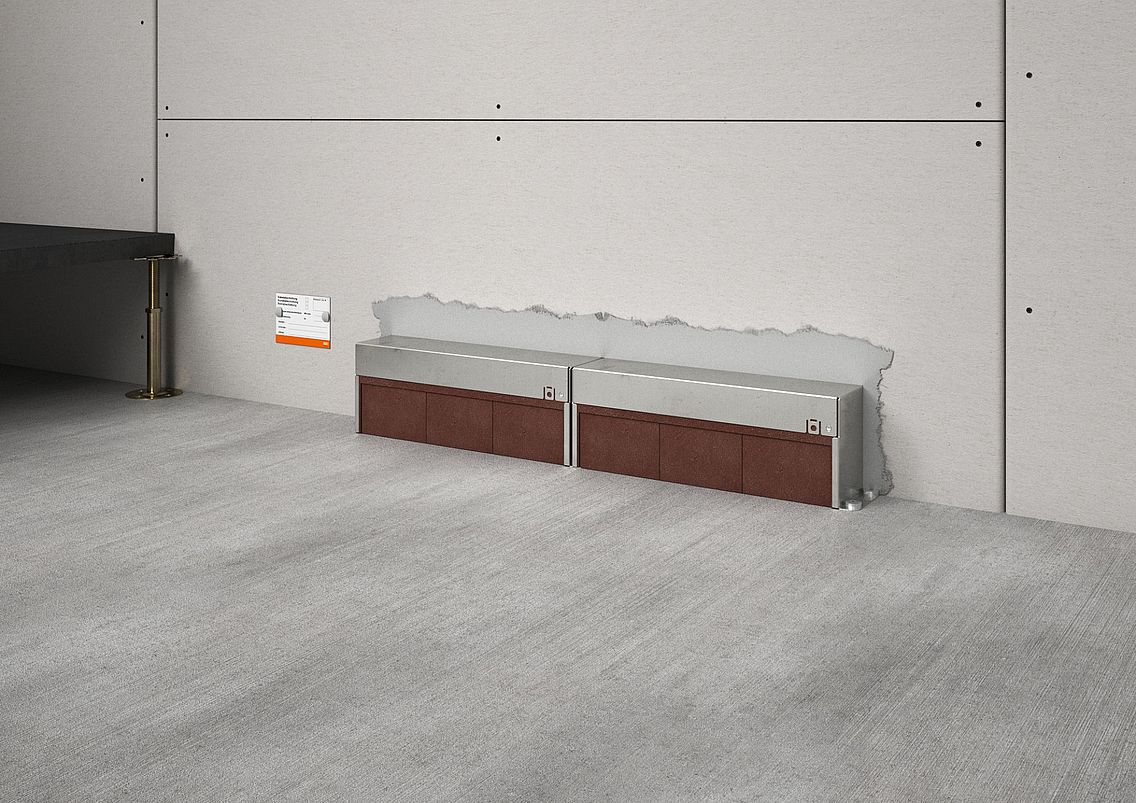

In de driezijdige uitvoering bestaat de PYROPLUG® MagicBox uit een roestvast stalen behuizing uit één sukt met opzwellende brandwerende inzetstukken. Deze variant kan worden gebruikt als doorvoersysteem in wanden, op de onafgewerkte vloer, onder systeemvloeren of als afdichting voor stootborden in plafonds. De roestvaststalen behuizing maakt een bijzonder snelle montage mogelijk: eenvoudig in de bouwopening plaatsen en met mortel insluiten. Ook bij deze variant zorgen de strips aan de zijkant voor de juiste positie van de brandwerende kast en een betrouwbare insluiting met de mortel.
Geteste kwaliteit voor meer veiligheid
De PYROPLUG MagicBox is een bouwproduct met CE-markering en heeft brandwerendheidsklasse EI90 (brandwerend). Meer informatie over de geteste kwaliteit van de OBO-brandbeveiligingssystemen vindt u hier.
Ook met onze OBO Construct productconfigurator zit u goed: Met de tool voor brandwerende doorvoeren vindt u in enkele stappen het juiste systeem en maakt u net zo gemakkelijk een complete documentatie van de getroffen brandbeveiligingsmaatregelen: OBO Construct direct uitproberen.
