De nieuwe generatie isCon®-afleiders
Bliksembeveiliging en scheidingsafstand

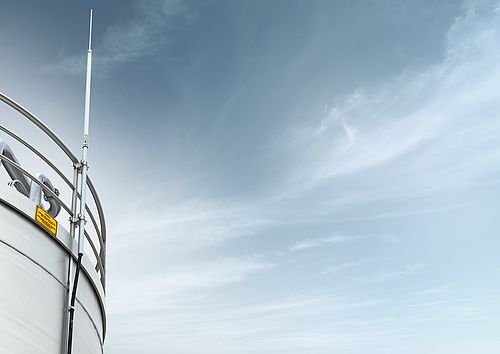

Bij de planning en het realiseren van een bliksembeveiligingsinstallatie is het bijzonder belangrijk gevaarlijke bliksemoverslagen tussen geleidende delen (elektrische installaties, buizen enz.) te voorkomen. Het dakniveau van gebouwcomplexen wordt vaak als installatieoppervlak voor klimaat-, ventilatie-, zend- en energiewinningsinstallaties gebruikt. Deze bouwcondities zijn echter vaak in strijd met de noodzakelijke afstanden tussen de opvanginrichtingen van de bliksembeveiligingsinstallatie en de elektrische installaties. Om de noodzakelijke scheidingsafstand te kunnen realiseren, biedt OBO het geïsoleerd opgebouwde bliksembeveiligingssysteem isCon® aan.
De geteste isCon®-afleider

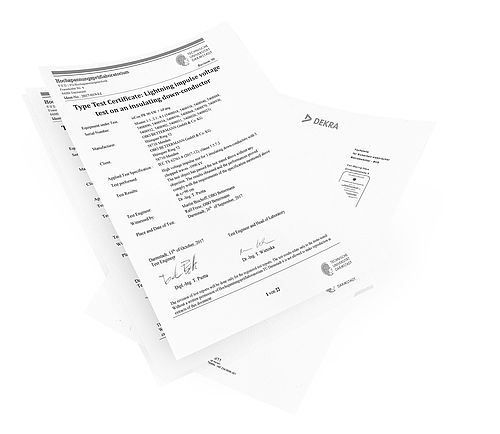

De hoogspanningsbestendige, geïsoleerde isCon®-afleider is de moderne oplossing voor planners en monteurs van bliksembeveiligingssystemen, om noodzakelijke scheidingsafstanden veilig in acht te nemen. Het voldoet met de normatieve leidingdoorsnede aan de eisen van NEN-EN-IEC 62561-2. Talrijke bliksemstroomtesten volgens NEN-EN-IEC 62561-1 alsmede volgens NEN-EN-IEC 62561-8 met max. 200 kA (10/350) maken het gebruik in alle bliksembeveiligingsklassen veilig.
Als innovatieve en internationale fullserviceprovider voor bliksem- en overspanningsbeveiligingssystemen heeft OBO een nieuwe generatie isCon®-afleiders ontwikkeld om te voldoen aan de behoeften van een grote verscheidenheid aan gebouwtypes en aan de behoeften van zijn klanten. Het resultaat: voor alle eisen van het desbetreffende bliksembeveiligingsproject bestaat altijd de geschikte isCon®-afleider.
De isCon®-afleider is vlamwerend volgens NEN-EN-IEC 60332-1-2, weerbestendig en halogeenvrij. Het is geschikt voor buitengebruik en kan worden geïnstalleerd op daken, op of in muren, in beton, in gevelinstallaties of in gebouwen.
De nieuwe reeks isCon®-afleiders

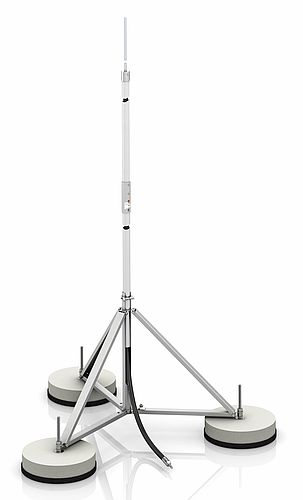

Na de eerste potentiaalverbinding achter het verbindingselement op de opvangstang komt de isCon®-geleider overeen met een equivalente scheidingsafstand van 0,45 - 0,9 meter in lucht of tweemaal de waarde voor vaste bouwmaterialen, afhankelijk van het ontwerp. Een installatie direct op metalen en elektrische elementen is zo mogelijk.
Bij een directe blikseminslag wordt de optredende energie door de isCon®-afleider naar het aardingssysteem van het gebouw afgeleid. Een directe overslag tussen afgaande leiding en het te beveiligen object treedt niet op. De isCon®-afleiders hebben afhankelijk van het type een getest afleidingsvermogen van 150 - 200 kA bliksempiekstroom (10/350 μs) en kunnen in de meest uiteenlopende bereiken gebruikt worden.
De isCon® Professional + geleider, die vrij is van glijdende afvoer, is speciaal ontwikkeld en gecertificeerd voor installatie in EX-zones. De aanvullende grijze buitenmantel garandeert bovendien de bescherming tegen gevaarlijke contactspanningen volgens NEN-EN-IEC 62305-3.
De lichtgrijze isCon®-afleider (isCon® ProPl 75 LGR) is o.a. voor een installatie in de grond geschikt. Als het buiten de grond gelegd wordt, is een verflaag, bijv. gevelverf, mogelijk. Deze leiding voldoet bovendien aan de eis ter bescherming tegen contact- en stapspanningen conform VDE 0185-305-3, sectie 8.1. Je kunt bijv. op het gebied van ingangen van gebouwen de normale bliksemafleider vervangen op de laatste 3 meter om mensen te beschermen tegen gevaarlijke aanraakspanningen

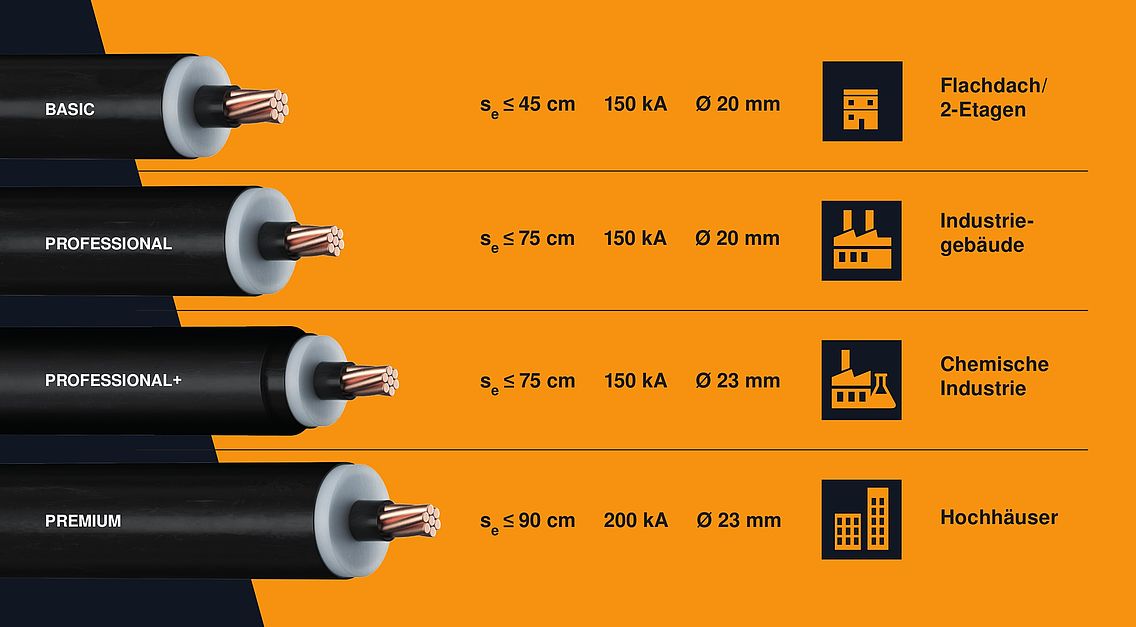

De isCon®-afleider wordt per meter geleverd in vijf varianten:
isCon® BA 45 SW, zwart, art.-nr. 5408 014 (BASIC)
isCon® Pro 75 SW, zwart, art.-nr. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, zwart, art.-nr. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, lichtgrijs, art.-nr. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, zwart, art.-nr. 5408 018 (PREMIUM)
Meer informatiemateriaal en een uitgebreide montagehandleiding zijn online in het gedeelte Service - Download beschikbaar.
