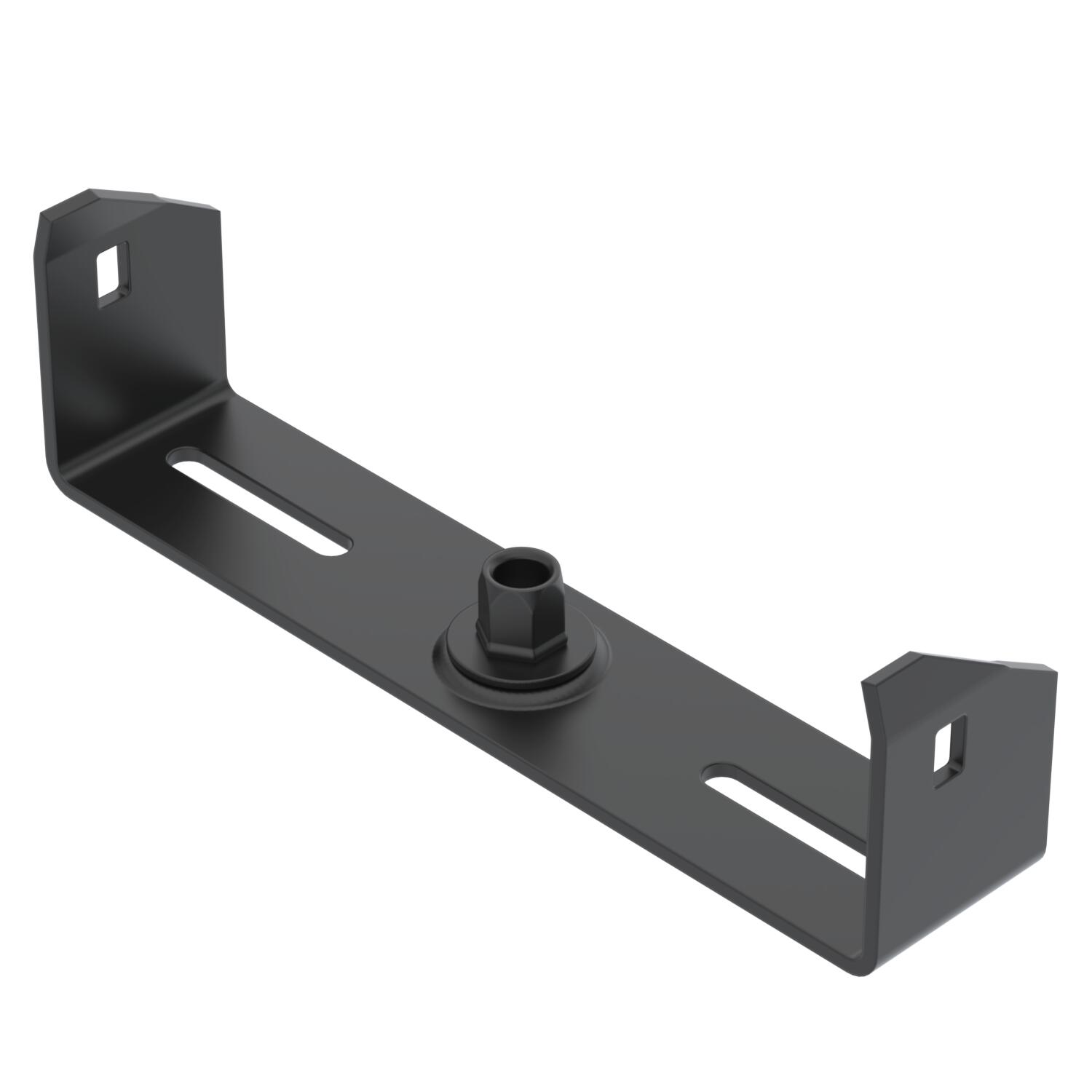

Suspension centrale de chemin de câbles, hauteur d’aile 60, noire

Réf. / Type

Longueur

Largeur

Diamètre du trou

Cote B

Coloris

Revenir à la vue d'ensemble

Description du produit

Description du produit

Suspension centrale pour chemins de câbles avec longeron latéral enroulé et d’une hauteur d’aile de 60 mm. Revêtement noir.

Caractéristiques techniques

Coloris	noir profond RAL 9005
Convient pour chemin de câbles	oui
Convient pour chemin de câbles en treillis	non
Convient pour échelle à câbles	non
Convient pour la tige filetée métrique	10
Cote b	184 mm
Cote B	195 mm
Cote B1	184 mm
Diamètre du trou	10,5 mm
Dimension	B200mm
F en kN	0,2 kN

Tous les types

Tous les types

Type	Longueur	Largeur	Diamètre du trou	Cote B	Coloris	Réf.	Quantité	Plus petite unité de vente
MAH 60 100 FSKSW	40 mm	100 mm	10,5 mm	94 mm	noir profond RAL 9005	6358740	Pièce	1 Pièce
MAH 60 200 FSKSW	40 mm	200 mm	10,5 mm	195 mm	noir profond RAL 9005	6358742	Pièce	1 Pièce
MAH 60 300 FSKSW	40 mm	300 mm	10,5 mm	295 mm	noir profond RAL 9005	6358744	Pièce	1 Pièce
MAH 60 400 FSKSW	40 mm	400 mm	10,5 mm	395 mm	noir profond RAL 9005	6358746	Pièce	1 Pièce
AHB 100 FTK SW	127 mm	180 mm	0,6 mm	-	100	6363875	Pièce	1 Pièce
AHB 200 FTK SW	231 mm	180 mm	0,6 mm	-	200	6363877	Pièce	1 Pièce
AHB 300 FTK SW	331 mm	180 mm	0,35 mm	-	300	6363878	Pièce	1 Pièce
AHB 400 FTK SW	431 mm	180 mm	0,2 mm	-	400	6363879	Pièce	1 Pièce

Accessoires

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Tige filetée 1 m, noire	TR M10 1M BR	3141540	Pièce	10 Pièce
Tige filetée 2 m, noire	TR M10 2M BR	3141542	Pièce	10 Pièce

Téléchargements

Fiche technique MAH 60 200 FSKSW / 6358742 , 0.18MB , pdf

Guide KTS cable tray systems , 1.61MB , pdf

Catalogue Cable support systems , 45.23MB , pdf

Déclaration de conformité UE MAH 60 200 FSKSW / 6358742 , 0.13MB , pdf

Instructions de montage Instructions de montage KTS Version 1.1 Utilisable pour tous les systèmes de support de câbles OBO , 2.00MB , pdf

Instructions de montage Instructions de montage Systèmes universels , 2.07MB , pdf
