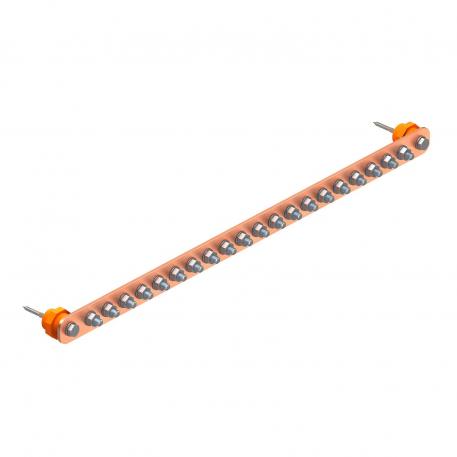

Rail d'équipotentialité BigBar pour l'industrie

Réf. 5015849 | EAN 4012195699408

40 mm
Description du produit
Description du produit
• Rail d'équipotentialité selon DIN VDE 0100-410/-540 et liaison équipotentielle de foudre selon DIN VDE 0185-305 (CEI 62305)
• Pieds isolants
• Montage rapide et facile des conducteurs à l'aide des boulons de serrage M10
• Avec chevilles et vis pour montage mural
• Avec rondelle élastique (DIN 137) pour sécuriser le serrage (pour l'industrie et les zones à risque d'explosion)
  • Testé avec impulsion de foudre
Caractéristiques techniques

Caractéristiques techniques

Capacité de charge de courant de foudre H/100 kA
Dimension 20xM10
Forme de construction Construction fixe
Hauteur 5 mm
Isolateur oui
Largeur 40 mm
Longueur 733,5 mm
Matériau cuivre
Matériau de la borne cuivre
Matériau du rail de contact cuivre
Modèle borne uniquement
Nombre de raccordements 20
Nombre de raccordements de conducteurs ronds total 20
Tous les types

Tous les types

Type Longueur Largeur Hauteur Nombre de raccordements Réf. Quantité Plus petite unité de vente
1802 5 CU 246 mm 40 mm 5 mm 5 5015830
1 Pièce
1802 6 CU 278,5 mm 40 mm 5 mm 6 5015832
1 Pièce
1802 8 CU 343,5 mm 40 mm 5 mm 8 5015836
1 Pièce
1802 10 CU 408,5 mm 40 mm 5 mm 10 5015842
1 Pièce
1802 12 CU 473,5 mm 40 mm 5 mm 12 5015844
1 Pièce
1802 14 CU 538,5 mm 40 mm 5 mm 14 5015847
1 Pièce
1802 20 CU 733,5 mm 40 mm 5 mm 20 5015849
1 Pièce
1802 DC 5+1 CU 505 mm 40 mm 85 mm 6 5015870
1 Pièce
1802 DC 5+5 CU 605 mm 40 mm 85 mm 10 5015874
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Contre-plaque pour rail équipotentiel Contre-plaque pour rail équipotentiel 1802 KL 5015890
1 Pièce
