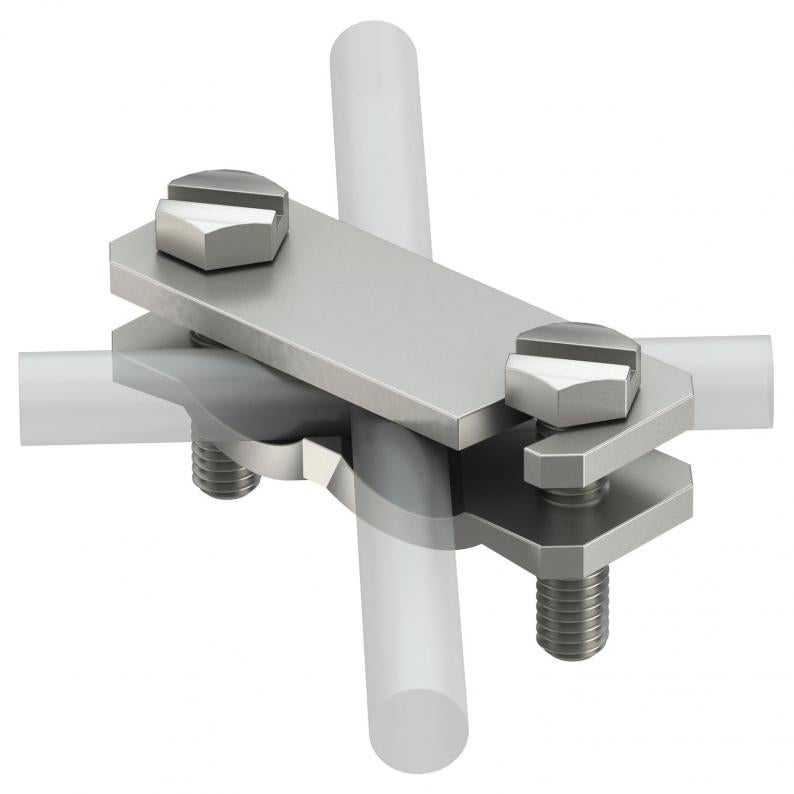

Raccord diagonal pour conducteurs rond et plat inoxydable A2

Réf. 5313023 | EAN 4012195740476

5313023 / 250 A-VA
Rd 6-22/max. FL50 mm
Description du produit

Description du produit

• Pour acier d'armature Ø 6-22 mm et conducteurs plats 50 x 4
• Monté avec vis M10 x 40
• Montage facile grâce au trou longitudinal ouvert
  • Testé avec impulsion de foudre
Caractéristiques techniques

Caractéristiques techniques

Ajustement Rd 6-22/max. FL50 mm
Capacité de charge de courant de foudre H/100 kA
Convient pour le raccordement autres

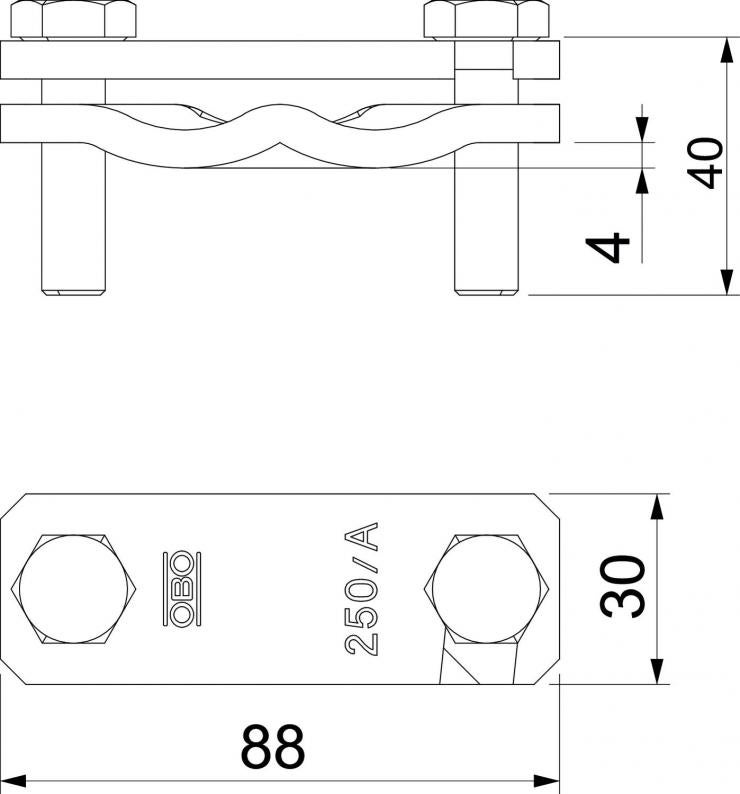

Cote A 30 mm
Cote B 88 mm
Cote L 40 mm
Diamètre de conducteur plat conducteur 2 max. 50
Diamètre de conducteur rond conducteur 1 max. 22 mm
Diamètre de conducteur rond conducteur 1 min. 6 mm
Dimension 88x30x45
Matériau acier inoxydable 1.4301
Plaque intermédiaire non
Type de raccord Raccord
Type de vis de fixation Vis à tête hexagonale
Tous les types

Tous les types

Type Ajustement Réf. Quantité Plus petite unité de vente
250 A-VA Rd 6-22/max. FL50 mm 5313023
10 Pièce
