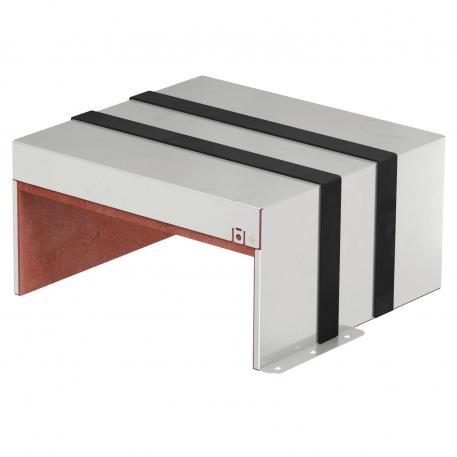

PYROPLUG® MagicBox, trilatéral, hauteur intérieur 110 mm

Réf. 7204158 | EAN 4012196811922

115 mm
Description du produit
Description du produit
Boîtier de protection incendie sous la forme d'un système de cloisonnement composé d’un boîtier en acier inoxydable monobloc avec des inserts de protection incendie intumescents. Utilisable dans des murs, sur sol brut, sous des systèmes de planchers ou comme cloisonnement de voies montantes dans des plafonds. Espace intérieur pouvant être entièrement garni d’installations. Utilisation en intérieur. Fermeture de l’ouverture restante avec la mousse coupe-feu PYROSIT® NG, particulièrement facile à utiliser pour les géométries compliquées. Produit de construction marqué CE avec homologation de type générale. Classe de résistance au feu El90 (résistante au feu) Bandes en graphite fournies.
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Accessoires requis oui
Coloris acier inoxydable
Cote d 305 mm
Dimension 300x323x166
Dimension d min. 323 mm
forme carré
Hauteur 166 mm
Hauteur intérieure 115 mm
Largeur 323 mm
Largeur intérieure 305 mm
Longueur 300 mm
Matériau Acier, inoxydable 1.4113
Modèle Protection contre les incendies Boîtier de cloison
Surface nu, traité
Tous les types

Tous les types

Type Hauteur intérieure Largeur intérieure Réf. Quantité Plus petite unité de vente
PMB 110-3 A2 115 mm 105 mm 7204150
1 Pièce
PMB 120-3 A2 115 mm 205 mm 7204154
1 Pièce
PMB 130-3 A2 115 mm 305 mm 7204158
1 Pièce
PMB 140-3 A2 115 mm 405 mm 7204162
1 Pièce
PMB 150-3 A2 115 mm 505 mm 7204166
1 Pièce
PMB 160-3 A2 115 mm 605 mm 7204170
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Mousse coupe-feu bicomposant PYROSIT® NG Mousse coupe-feu bicomposant PYROSIT® NG FBS-S 7203800
1 Pièce
Plaque d'identification DE Plaque d'identification DE KS-S DE 7205425
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Structure de support pour calfeutrement, avec console Structure de support pour calfeutrement, avec console SKA 05 VZ 7202436
1 Pièce
Structure de support pour calfeutrement, avec suspension pendulaire Structure de support pour calfeutrement, avec suspension pendulaire SKP 05 VZ 7202446
1 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE PMB 130-3 A2 / 7204158 , 0.11MB , pdf
Télécharger

Télécharger
Instructions de montage PYROPLUG® MagicBox , 3.60MB , pdf
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
