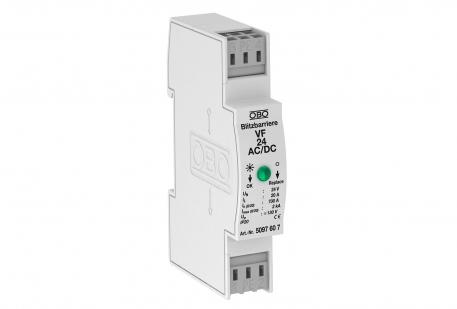

Protection pour alimentation électrique à 2 pôles 24 V 2 | 34 | 46 | IP20

Protection pour alimentation électrique à 2 pôles 24 V

Réf. 5097607 | EAN 4012195578123

Réf. / Type

Modèle des pôles	2

Tension max. permanente CA

Tension max. permanente CC

Indice de protection	IP20

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Parasurtenseur / protection fine type 3 selon EN 61643-11

• Convient aux systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter
• Dimension modualire compacte 17,5 mm

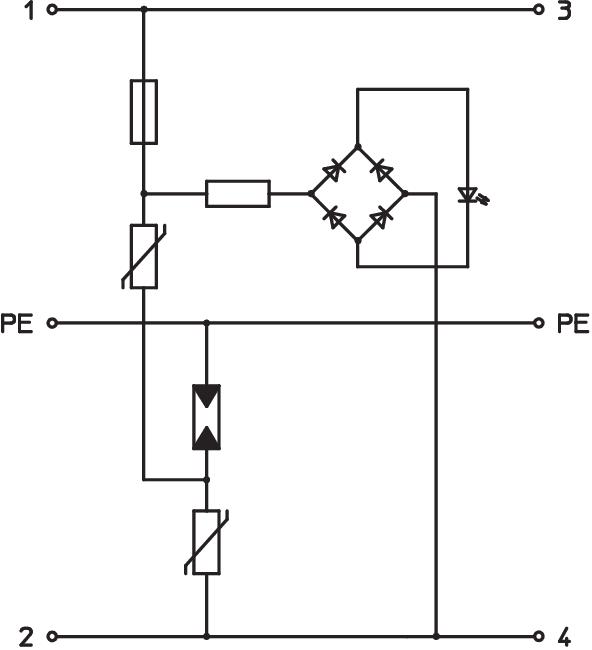

• Circuit en Y

Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution.

Caractéristiques techniques

Caractéristiques techniques

classe de contrôle type 3	oui
Courant de décharge maximal (8/20 μs)	2 kA
Courant nominal de décharge (8/20 µs)	0,7 kA
Dimension	24V AC
Fusible en amont max.	20 A
Indice de protection	IP20
Modèle	Version 24 V
Modèle des pôles	2
Modèle testé antidéflagrant	non
Niveau de protection fil - fil	<130 V
Niveau de protection fil - terre	<1200 V
Nombre de pôles	3
OBO_Courant de charge nominal (borne d'entrée / de sortie)	20 A
Protection contre les surintensités côté réseau max	20
Report d'alarme	non
Section de conducteur flexible (à fils de faible diamètre) min.	2,5 mm²

Section de conducteur rigide (unifilaire/multifilaire) max.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	0,14 mm²
signalisation sur l'appareil	optique
Soufflant	non
SPD selon CEI 61643-1	classe III
SPD selon EN 61643-11	type 3
Température de service max.	80 °C
Température de service min.	-40 °C
temps de réponse	<25 ns
Tension max. permanente CA	34 V
Tension max. permanente CC	46 V
Tension nominale CA (50 / 60 Hz)	24 V
Type de ligne pour appareils de protection contre les surtensions	Câble d'énergie AC
Type de montage	Rail DIN 35 mm
type du réseau	autres
ZPF	2→3
