Protection pour alimentation électrique à 2 pôles 230 V avec signalisation à distance

Réf. 5097858 | EAN 4012195578215

5097858 / VF230-AC-FS
255 V
IP20
Description du produit
Description du produit
Parasurtenseur / protection fine type 3 selon EN 61643-11 avec report d'alarme

• Avec report d'alarme par contact inverseur libre de potentiel pour surveiller le fonctionnement
• Convient aux systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter
• Dimension modulaire compacte 17,5 mm

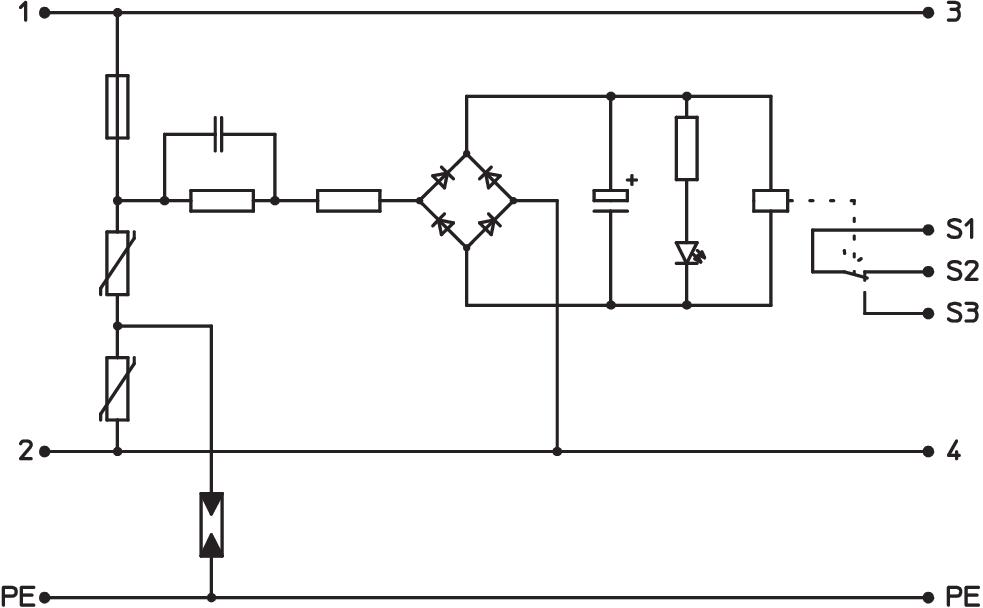

• Circuit en Y

Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution courantes.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Hongrie
  • Garantie 5 ans
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Protection selon NF EN 61643-11 (IEC 61643-11)
  • Passage de ZPF 2 à 3
  • Report d'alarme
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

classe de contrôle type 3 oui
Contacts FM Contact inverseur
Courant de décharge maximal (8/20 μs) 7 kA
Courant nominal de décharge (8/20 µs) 2,5 kA
Dimension 230V AC
Indice de protection IP20
Modèle testé antidéflagrant non
Niveau commun de protection [L-PE] 1500 kV
Niveau de protection fil - fil <1060 V
Niveau de protection fil - terre <1400 V
Niveau de protection [L-N] ≤1000
Nombre de pôles 3
OBO_Courant de charge nominal (borne d'entrée / de sortie) 20 A
Report d'alarme oui
Section de conducteur flexible (à fils de faible diamètre) min. 2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max. 2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 0,14 mm²
signalisation sur l'appareil optique
Soufflant non
SPD selon CEI 61643-1 classe III
SPD selon EN 61643-11 type 3
Température de service max. 80 °C
Température de service min. -40 °C
temps de réponse <25 ns
Tension max. permanente CA 255 V
Tension nominale CA (50 / 60 Hz) 230 V
Type de ligne pour appareils de protection contre les surtensions Câble d'énergie AC
Type de montage Rail DIN 35 mm
type du réseau autres
ZPF 2→3
Tous les types

Tous les types

Type Tension max. permanente CA Indice de protection Réf. Quantité Plus petite unité de vente
VF230-AC-FS 255 V IP20 5097858
1 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE VF230-AC-FS / 5097858 , 0.13MB , pdf
Télécharger

Télécharger
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
