Presse-étoupe, kit avec contre-écrou
Réf. 7205669 | EAN 4012196028290
- Description du produit
-
Description du produit
Presse-étoupe robuste de type écrou borgne avec filetage métrique selon CEI 423 avec contre-écrou prémonté.
Pour des exigences d'étanchéité élevées. Décharge de traction, protection antitorsion et étanchéité pour l'ensemble de la plage de serrage. Bagues d'étanchéité en caoutchouc polychloroprène/butadiène nitrile acrylique. Bague d'étanchéité en caoutchouc polychloroprène/acrylique-nitrile-butadiène.
Testé VDE selon DIN EN 50262, classe de protection IP 68 à 5 bar 1 h..
Pour la maintenance des fonctions électriques selon DIN 4102 partie 12 en liaison avec les boîtes de jonction de la série FireBox T.
Couleur: orange pastel.
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-écrou oui Bague d'étanchéité multiple non Capacité d’étanchéité D max. 28 mm Capacité d’étanchéité D min. 16 mm Coloris orangé pastel ; RAL 2003 Cote E1 (mm) 50 mm Cote E2 56 mm Couple de serrage instable 10 Nm Dimension M40 Filetage M40 x 1,5 Indice de protection IP68 Longueur du filetage 11 mm Matériau polyamide Ouverture de clé 44 Ouverture de clé 1 44 mm Ouverture de clé 2 50 mm Pas du filetage 1,5 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour poussières explosibles sans Pour zone explosible sans Pour zone explosive sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé de fibres de verre non Résistant aux chocs non résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Type de filetage métrique Dimensions

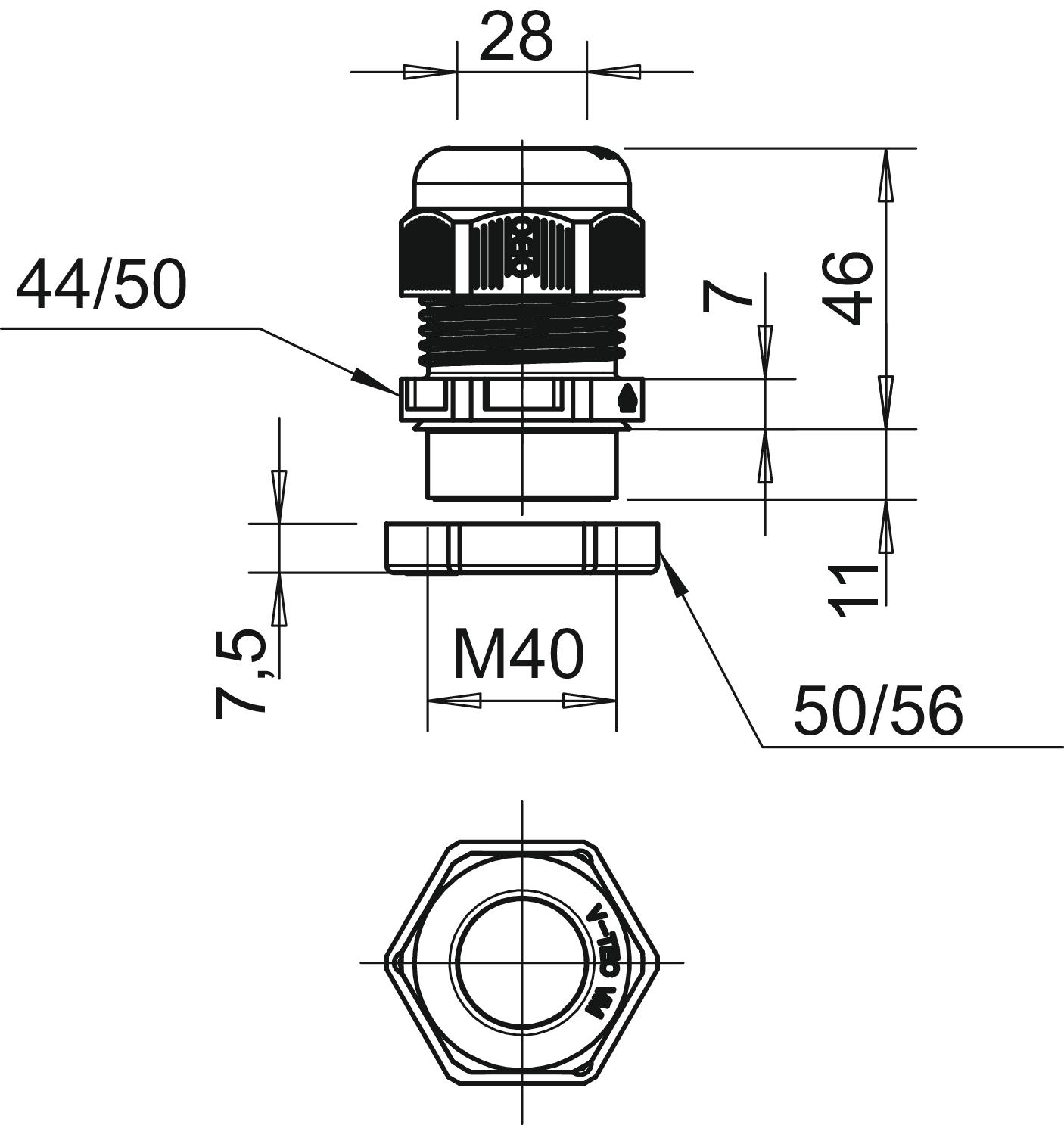

Cote L1 11 mm Cote L2 7 mm Cote L3 7,5 mm Dimension E 50 mm Dimension G M40 x 1,5 mm Dimension L max. 46 mm Dimension L min. 36 mm - Tous les types
-
