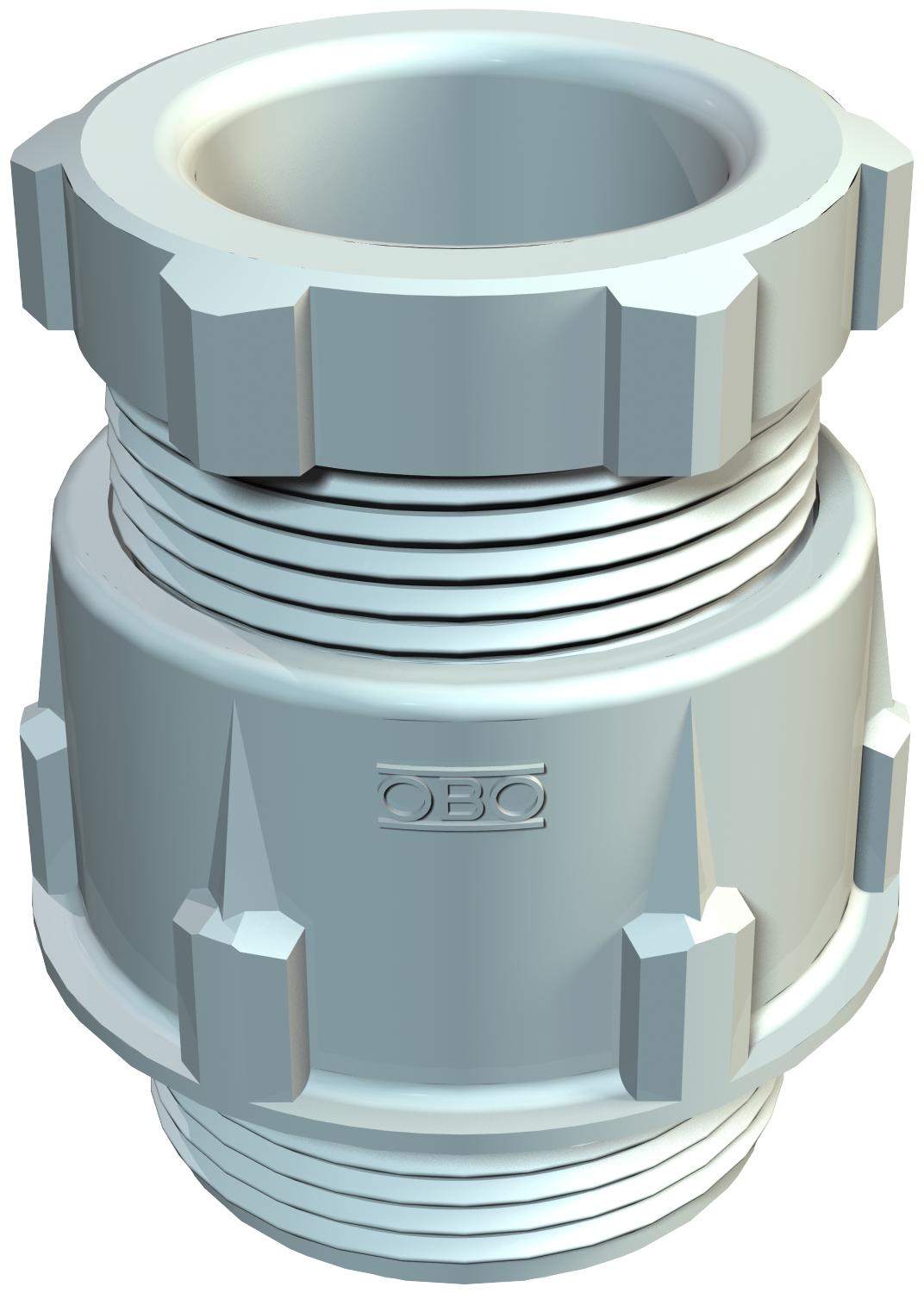

Presse-étoupe conique, filetage PG, gris clair
Réf. 2036169 | EAN 4012195172574
- Description du produit
-
Description du produit
Presse-étoupe standard, forme A selon DIN 46320 bague d’étanchéité simple de NR/SBR.
Raccord fileté selon DIN 40430.
Indice de protection: avec bague d'étanchéité pour filet de raccordement IP65, sans baque d'étanchéité pour filet de raccordement IP54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-écrou non Bague d'étanchéité multiple non Capacité d’étanchéité D max. 14 mm Capacité d’étanchéité D min. 10 mm Coloris gris clair ; RAL 7035 Diamètre nominal du filetage 16 Dimension PG16 Eclateur antidéflagrant non Filetage Pg 16 Indice de protection IP65 Longueur du filetage 10 mm Matériau polystyrène Modèle droit Ouverture de clé 1 27 mm Ouverture de clé 2 23 mm Possibilité de décharge de traction non Pour poussières explosibles sans Pour zone explosible sans Pour zone explosive sans Presse-étoupe divisible non Protection antiflexion non Renforcé de fibres de verre non Résistant aux chocs non Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage PG Dimensions
Cote D1 14 mm Cote D2 30 mm Cote D3 16 mm Cote L1 10 mm Cote L2 16,5 mm Cote L3 6 mm Cote L4 12 mm Dimension D4 8 mm Dimension G Pg16 mm Dimension L max. 30 mm Hauteur 39 mm Largeur 30 mm Longueur 30 mm - Tous les types
