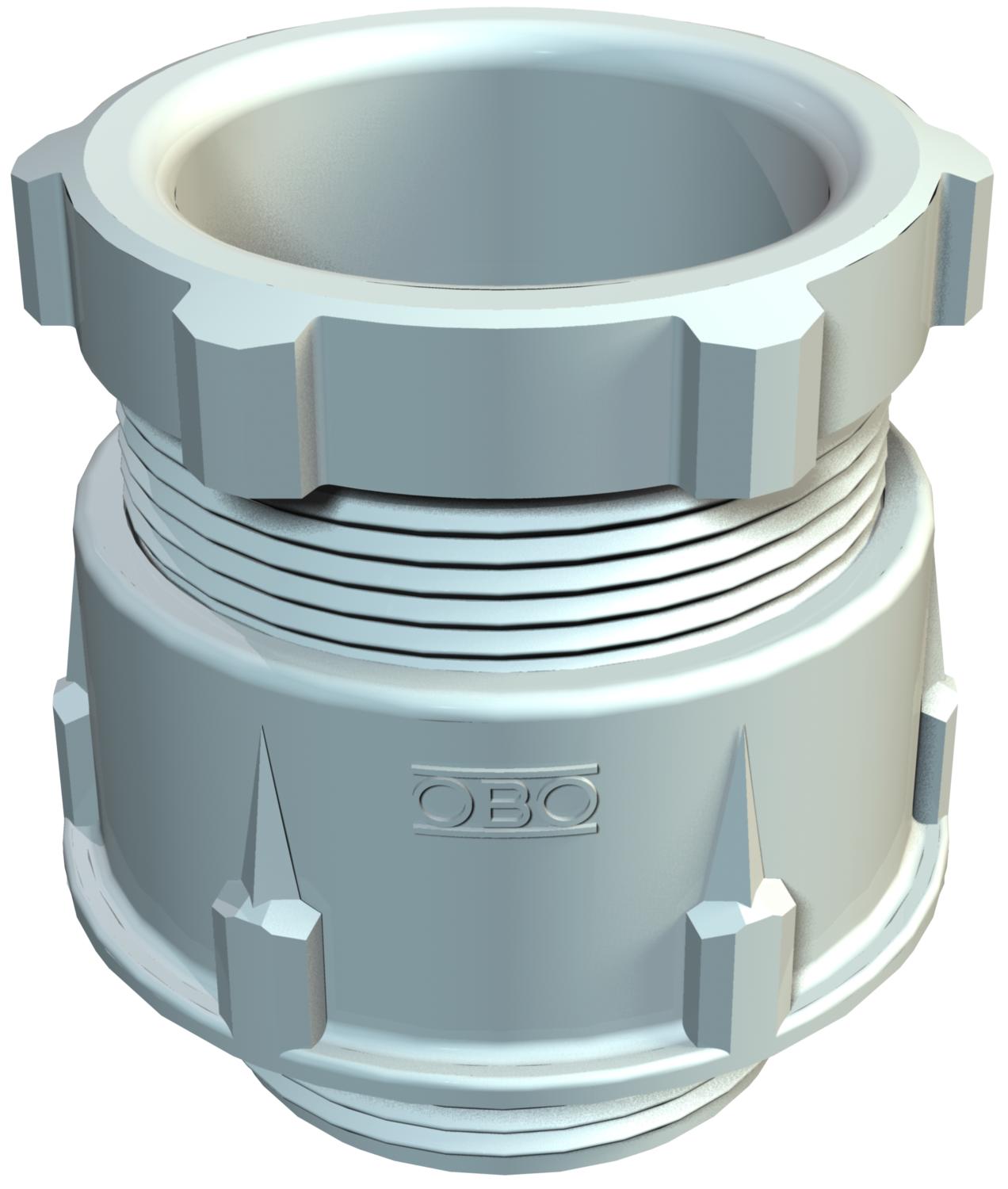

Presse-étoupe conique, filetage métrique, gris clair
Réf. 2035332 | EAN 4012195465256
- Description du produit
-
Description du produit
Presse-étoupe standard, forme A selon DIN 46320 doté d’une bague d’étanchéité simple en NR/SBR, avec raccord fileté métrique selon la norme CEI 423.
Indice de protection: avec bague d'étanchéité pour filet de raccordement IP65, sans baque d'étanchéité pour filet de raccordement IP54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-écrou non Bague d'étanchéité multiple non Capacité d’étanchéité D max. 13 mm Capacité d’étanchéité D min. 9 mm Coloris gris clair ; RAL 7035 Cote D1 13 mm Cote D2 27 mm Cote D3 13,4 mm Cote L1 9 mm Cote L2 16 mm Cote L3 5 mm Cote L4 10,8 mm Diamètre nominal du filetage 20 Dimension M20 Dimension D4 13,5 mm Dimension G M20x1,5 mm Dimension L max. 28 mm Eclateur antidéflagrant non Filetage M20 x 1,5 Hauteur 35 mm Indice de protection IP65 Largeur 27 mm Longueur 27 mm Longueur du filetage 9 mm Matériau polystyrène Modèle droit Ouverture de clé 1 24 mm Ouverture de clé 2 21 mm Possibilité de décharge de traction non Pour poussières explosibles sans Pour zone explosible sans Pour zone explosive sans Presse-étoupe divisible non Protection antiflexion non Renforcé de fibres de verre non Résistant aux chocs oui Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage métrique - Tous les types
- Téléchargements
-
Fiche technique 106 M 20 PS / 2035332 , 0.49MB , pdfDéclaration de conformité 106 M 20 PS / 2035332 , 0.17MB , pdfREACH Déclaration de conformité 106 M 20 PS / 2035332 , 0.12MB , pdfRoHS Déclaration de conformité 106 M 20 PS / 2035332 , 0.12MB , pdf
