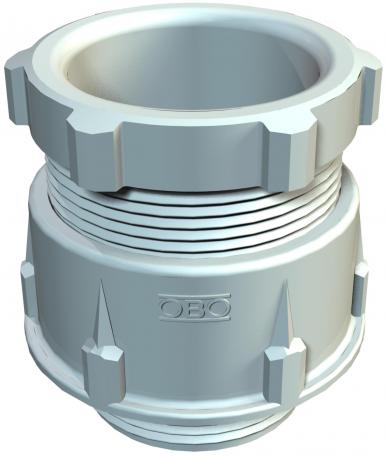

Presse-étoupe conique, filetage métrique, gris clair
Réf. 2035324 | EAN 4012195465072
- Description du produit
-
Description du produit
Presse-étoupe standard, forme A selon DIN 46320 doté d’une bague d’étanchéité simple en NR/SBR, avec raccord fileté métrique selon la norme CEI 423.
Indice de protection: avec bague d'étanchéité pour filet de raccordement IP65, sans baque d'étanchéité pour filet de raccordement IP54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-écrou non Bague d'étanchéité multiple non Capacité d’étanchéité D max. 7 mm Capacité d’étanchéité D min. 4,5 mm Coloris gris clair ; RAL 7035 Diamètre nominal du filetage 16 Dimension M16 Eclateur antidéflagrant non Filetage M16 x 1,5 Indice de protection IP65 Longueur du filetage 8 mm Matériau polystyrène Modèle droit Ouverture de clé 1 19 mm Ouverture de clé 2 16 mm Possibilité de décharge de traction non Pour poussières explosibles sans Pour zone explosible sans Pour zone explosive sans Presse-étoupe divisible non Protection antiflexion non Renforcé de fibres de verre non Résistant aux chocs oui Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage métrique Dimensions
Cote D1 7 mm Cote D2 21,5 mm Cote D3 10,2 mm Cote L1 8 mm Cote L2 14 mm Cote L3 5 mm Cote L4 9 mm Dimension D4 10 mm Dimension G M16x1,5 mm Dimension L max. 25 mm Hauteur 30 mm Largeur 21,5 mm Longueur 21,5 mm - Tous les types
- Téléchargements
-
Fiche technique 106 M16 PS / 2035324 , 0.26MB , pdfDéclaration de conformité 106 M16 PS / 2035324 , 0.17MB , pdfREACH Déclaration de conformité 106 M16 PS / 2035324 , 0.12MB , pdfRoHS Déclaration de conformité 106 M16 PS / 2035324 , 0.12MB , pdf
