- Description du produit
-

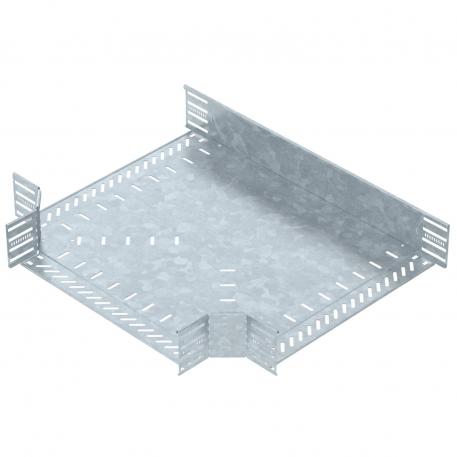

Description du produitPièce en T pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Cote B 500 mm Dimension 110x500 Épaisseur de tôle 1 mm Épaisseur du longeron 1,25 mm Forme de construction Té de dérivation horizontal Hauteur 110 mm Largeur 500 mm Largeur de la dérivation 500 mm Maintien en fonction non Matériau acier Modèle longue portée non Nombre de vis recommandé 36 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble Vissé/Serré Version du connecteur raccord intégré - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle pour pièce en T DD
RTD 500 DD 6038650 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Borne double pour montage de pièces de forme A2
DOP A2 6035998 10 Pièce
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique RT 150 FT / 6038330 , 0.23MB , pdfDéclaration de conformité UE RT 150 FT / 6038330 , 0.17MB , pdfDéclaration de conformité du Royaume-Uni RT 150 FT / 6038330 , 0.14MB , pdfREACH Déclaration de conformité RT 150 FT / 6038330 , 0.12MB , pdfRoHS Déclaration de conformité RT 150 FT / 6038330 , 0.13MB , pdfInstructions de montage Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstructions de montage Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf
