- Description du produit
-

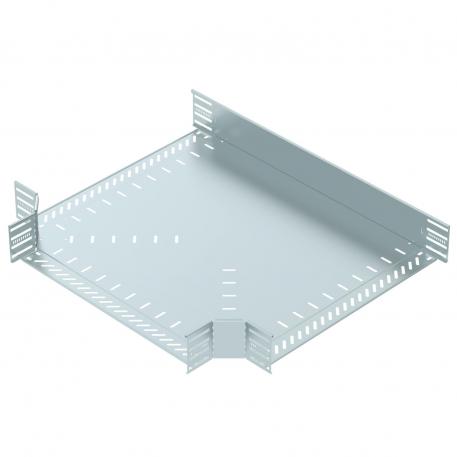

Description du produitPièce en T pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Cote B 600 mm Dimension 110x600 Épaisseur de tôle 1 mm Épaisseur du longeron 1,25 mm Forme de construction Té de dérivation horizontal Hauteur 110 mm Largeur 600 mm Largeur de la dérivation 600 mm Maintien en fonction non Matériau acier Modèle longue portée non Nombre de vis recommandé 36 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé sendzimir Type de raccord du système de chemin de câble Vissé/Serré Version du connecteur raccord intégré - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle pour pièce en T FS
RTD 600 FS 6038612 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Borne double pour montage de pièces de forme A2
DOP A2 6035998 10 Pièce - Téléchargements
-
Fiche technique RT 160 FS / 6038312 , 0.19MB , pdfDéclaration de conformité UE RT 160 FS / 6038312 , 0.17MB , pdfDéclaration de conformité du Royaume-Uni RT 160 FS / 6038312 , 0.14MB , pdfREACH Déclaration de conformité RT 160 FS / 6038312 , 0.12MB , pdfRoHS Déclaration de conformité RT 160 FS / 6038312 , 0.13MB , pdfInstructions de montage Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstructions de montage Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf
