Petite goulotte AZ système 200 FT
Réf. 6075350 | EAN 4012195811190
- Description du produit
-
Description du produit

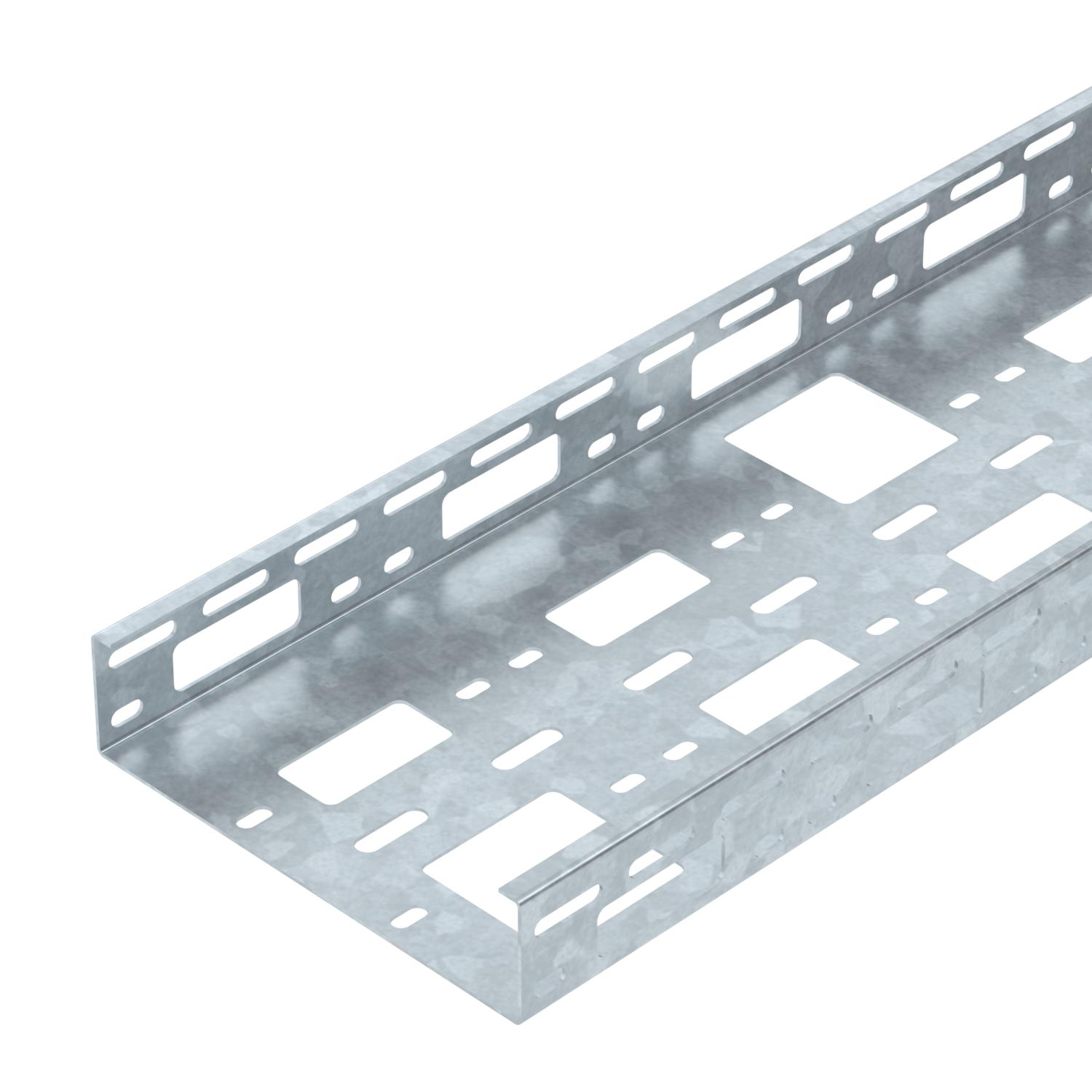

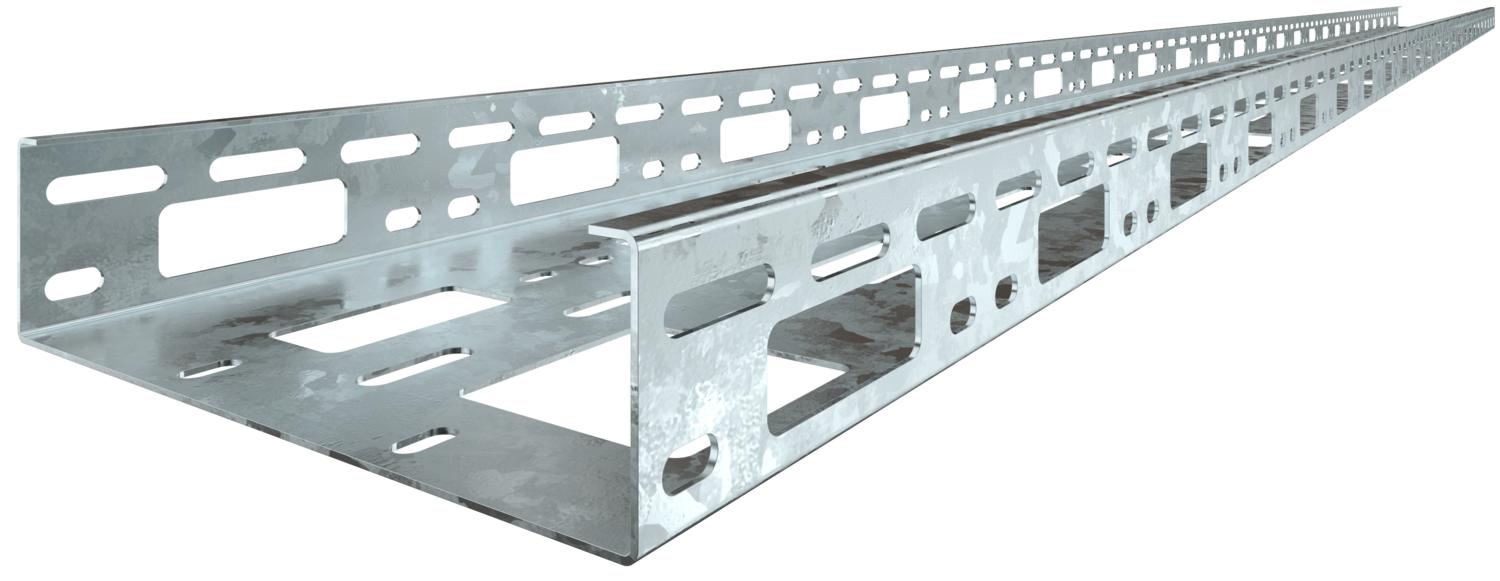

Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Dimension 50x200x1,5 Dimension 50x200x3000 Épaisseur de tôle 1,5 mm Maintien en fonction non Matériau acier Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 10000 mm² Section utile 100 cm² Surface galvanisé à chaud par trempage Version du connecteur sans raccord Dimensions
Hauteur 50 mm Largeur 200 mm Longueur 3000 mm Charges
Écart entre supports 1,0 m 2,5 kN/m Écart entre supports 1,5 m 1,9 kN/m Écart entre supports 2,0 m 1,3 kN/m Écart entre supports 2,5 m 0,8 kN/m Écart entre supports 3,0 m 0,3 kN/m Caractéristiques techniques
Diagramme de charge du canal AZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit/coudé 50 FT
VF AZK FT 6066550 25 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 6066704 25 Pièce
Bague de protection des câbles 910 PE
KSR-910 PE 6066712 25 Pièce
Couvercle avec verrou tournant FT
AZDMD 200 FT 6080890 6 m - Téléchargements
-
Fiche technique AZK 200 FT / 6075350 , 0.39MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité AZK 200 FT / 6075350 , 0.17MB , pdfREACH Déclaration de conformité AZK 200 FT / 6075350 , 0.12MB , pdfRoHS Déclaration de conformité AZK 200 FT / 6075350 , 0.12MB , pdfRapport de durabilité Rapport de durabilité, systèmes de support de câbles , 2.00MB , pdfInstructions de montage Instructions de montage des systèmes modulaires , 0.05MB , pdf
