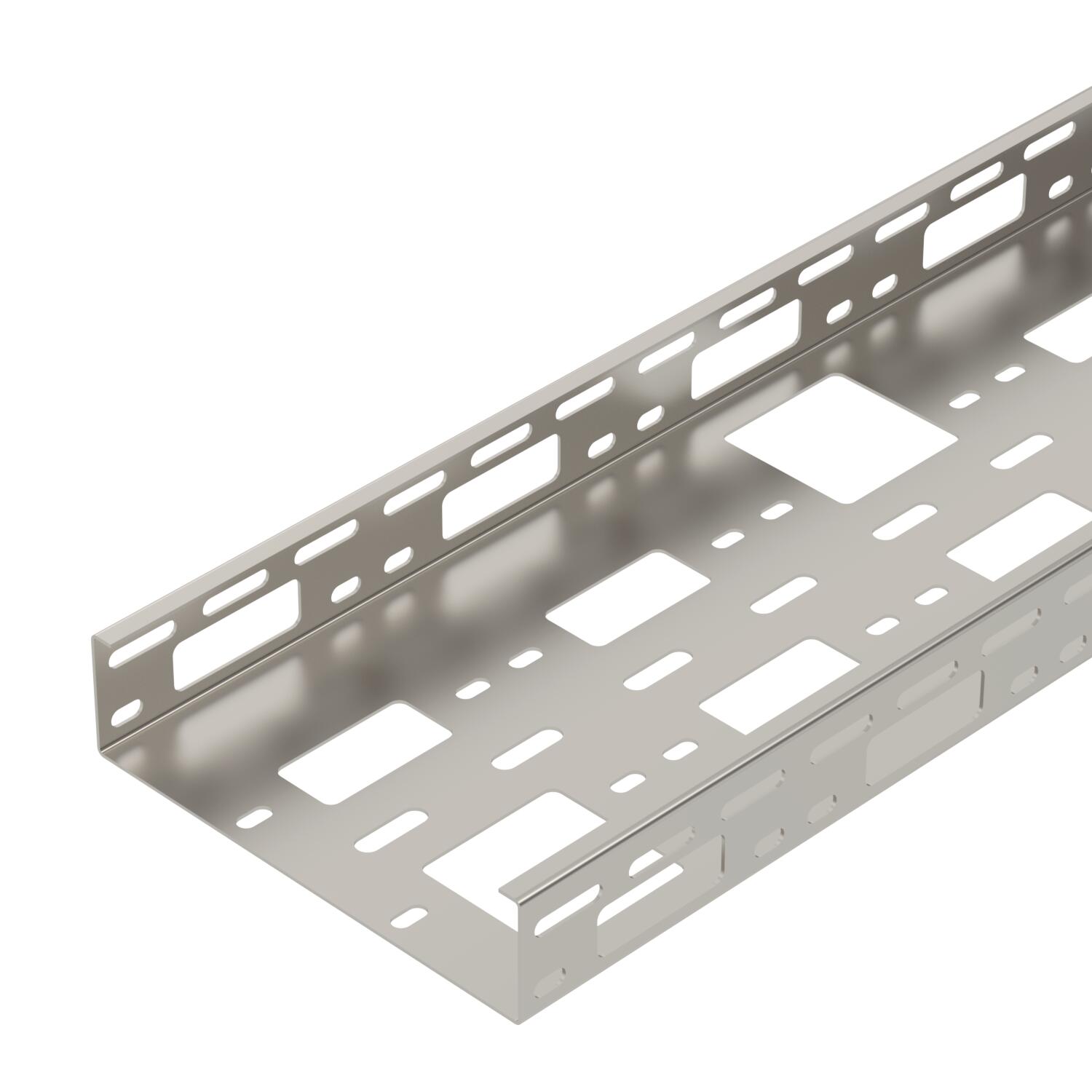

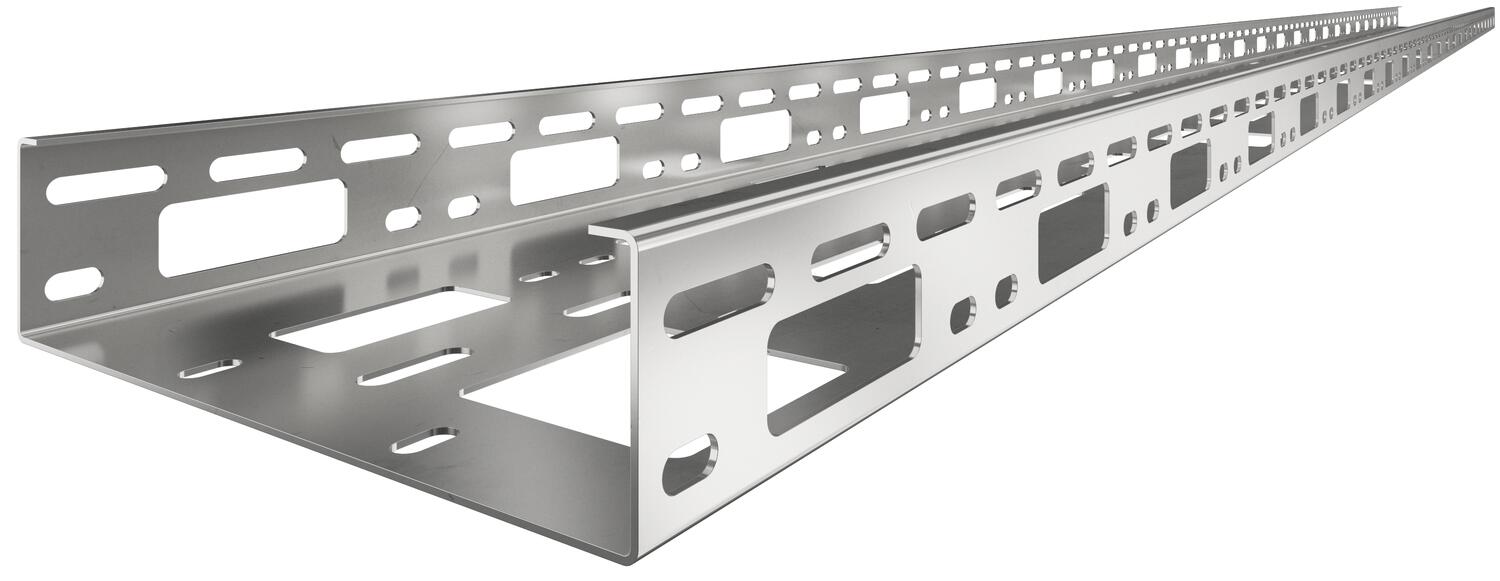

Petite goulotte AZ 200 A2
Réf. 6075355 | EAN 4012195811206
- Description du produit
-
Description du produit
Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Cote B 200 mm Dimension 50x200x1,5 Dimension 50x200x3000 Écart entre supports 1,0 m 2,5 kN/m Écart entre supports 1,5 m 1,9 kN/m Écart entre supports 2,0 m 1,3 kN/m Écart entre supports 2,5 m 0,8 kN/m Écart entre supports 3,0 m 0,3 kN/m Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 200 mm Longueur 3000 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 10000 mm² Section utile 100 cm² Surface nu, traité Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du canal AZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

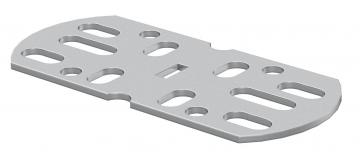

Raccord droit/coudé A2
VF AZK A2 6066569 10 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 6066704 25 Pièce
Bague de protection des câbles 910 PE
KSR-910 PE 6066712 25 Pièce

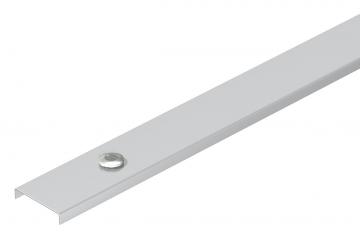

Couvercle avec verrou tournant A2
AZDMD 200 A2 6080895 3 m - Téléchargements
-
Fiche technique AZK 200 A2 / 6075355 , 0.34MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité AZK 200 A2 / 6075355 , 0.17MB , pdfREACH Déclaration de conformité AZK 200 A2 / 6075355 , 0.12MB , pdfRoHS Déclaration de conformité AZK 200 A2 / 6075355 , 0.12MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage des systèmes modulaires , 0.05MB , pdf
