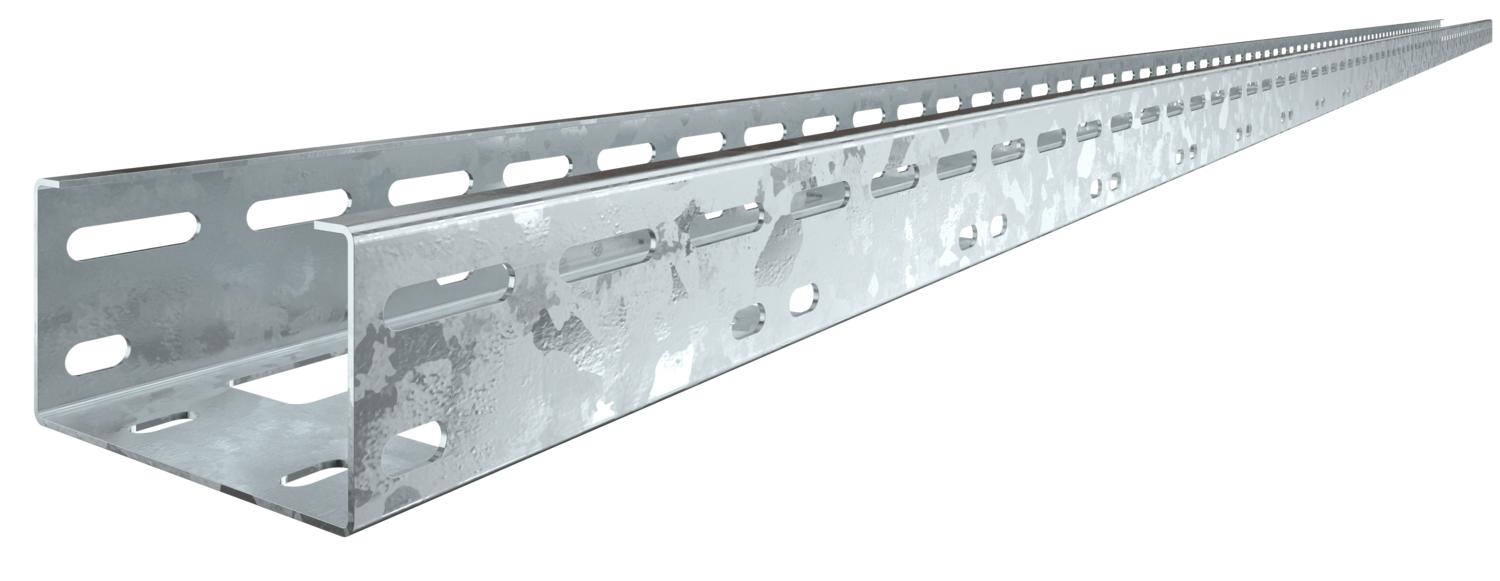

Petite goulotte AZ 100 FT, sans ouvertures laterales
Réf. 6076246 | EAN 4012196069378
- Description du produit
-
Description du produitPetite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Dimension 50x100x3000 Écart entre supports 1,0 m 3 kN/m Écart entre supports 1,5 m 2,4 kN/m Écart entre supports 2,0 m 1,4 kN/m Écart entre supports 2,5 m 0,8 kN/m Écart entre supports 3,0 m 0,25 kN/m Empreinte CO₂ (GWP) du berceau à la porte 5,464 kg CO₂e / 1 Mètre Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 100 mm Longueur 3000 mm Maintien en fonction non Matériau acier Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 5000 mm² Section utile 50 cm² Surface galvanisé à chaud par trempage Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du canal AZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit/coudé 50 FT
VF AZK FT 6066550 25 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 6066704 25 Pièce
Bague de protection des câbles 910 PE
KSR-910 PE 6066712 25 Pièce
Couvercle avec verrou tournant DD
AZDMD 100 DD 6080235 24 m - Téléchargements
-
