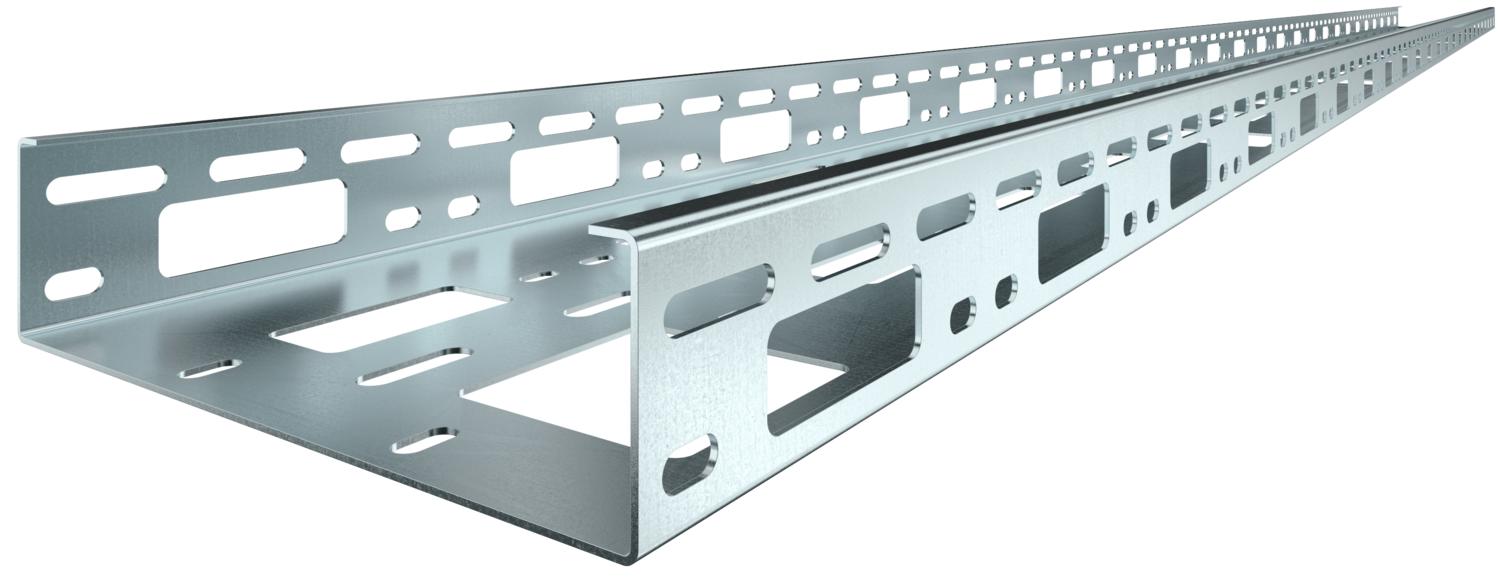

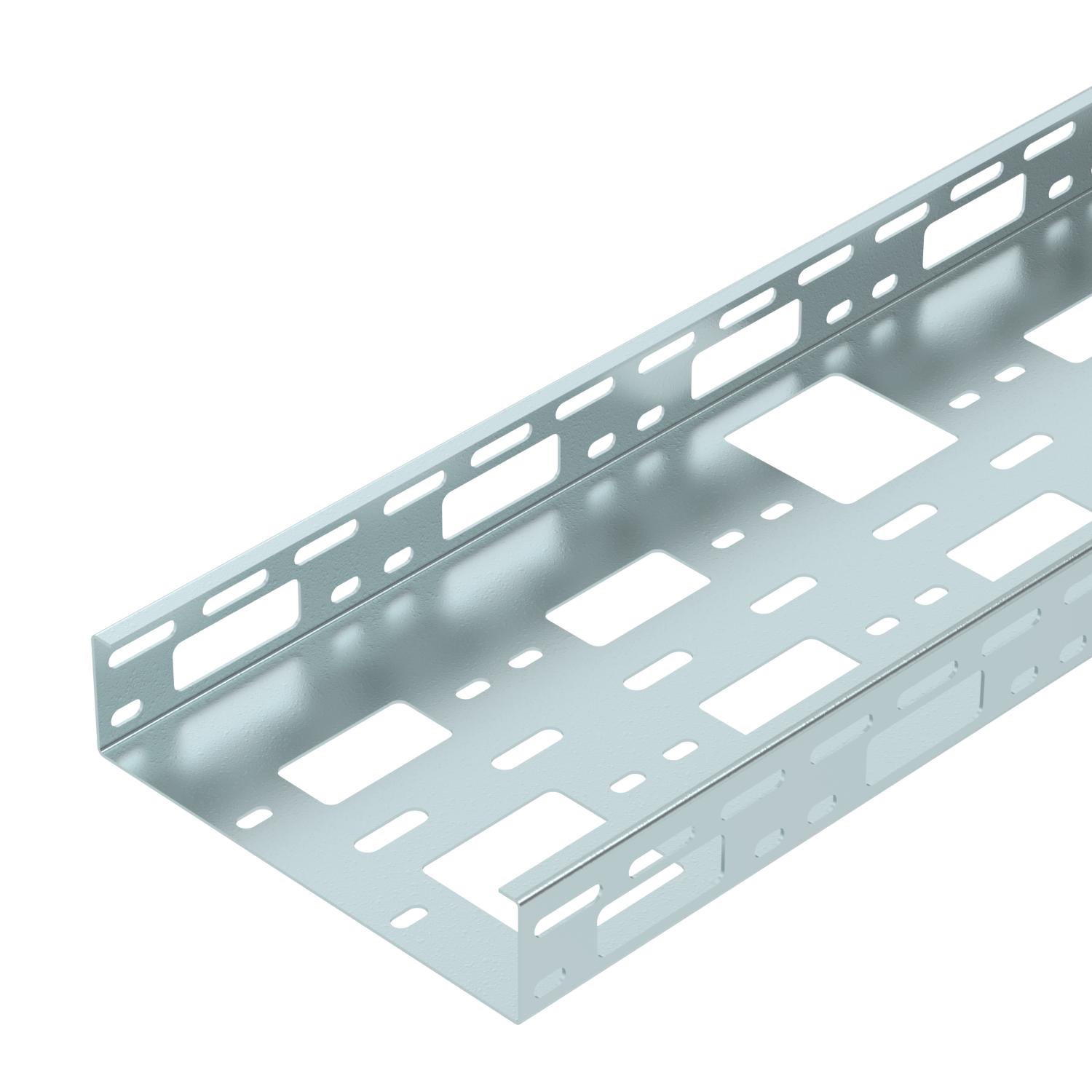

Petite goulotte 200 FS

Réf. 6075345 | EAN 4012195811183

6075345 / AZK 200 FS
3000 mm
200 mm
1,5 mm
non
Description du produit
Description du produit
Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Atténuation magnétique du blindage
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc
Dimension 50x200x1,5
Dimension 50x200x3000
Écart entre supports 1,0 m 2,5 kN/m
Écart entre supports 1,5 m 1,9 kN/m
Écart entre supports 2,0 m 1,3 kN/m
Écart entre supports 2,5 m 0,8 kN/m
Écart entre supports 3,0 m 0,3 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 8,469 kg CO₂e / 1 Mètre
Épaisseur de tôle 1,5 mm
Hauteur 50 mm
Largeur 200 mm
Longueur 3000 mm
Maintien en fonction non
Matériau acier
Modèle longue portée non
Perforation de montage dans le fond oui
Perforation latérale oui
Schéma de perçage NATO non
Section utile 100 cm²
Section utile 10000 mm²
Surface galvanisé sendzimir
Version du connecteur sans raccord

Caractéristiques techniques

Diagramme de charge du canal AZ

Diagramme de charge du canal AZ
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Maintien en fonction Réf. Quantité Plus petite unité de vente
AZK 200 FS 3000 mm 200 mm 1,5 mm non 6075345
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit/coudé 50 FT Raccord droit/coudé 50 FT VF AZK FT 6066550
25 Pièce
Bague de protection des câbles 915 PE Bague de protection des câbles 915 PE KSR-915 PE 6066704
25 Pièce
Bague de protection des câbles 910 PE Bague de protection des câbles 910 PE KSR-910 PE 6066712
25 Pièce

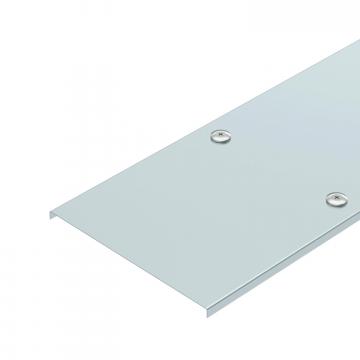

Couvercle avec verrou tournant FS Couvercle avec verrou tournant FS AZDMD 200 FS 6080885
6 m
