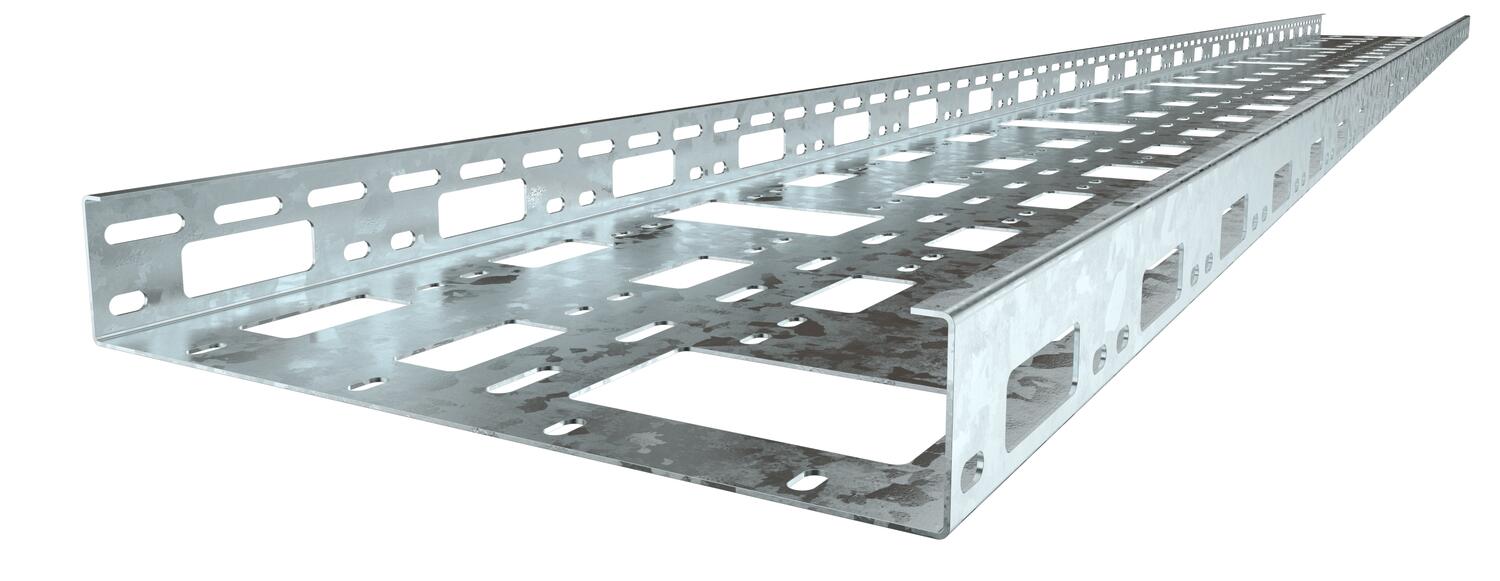

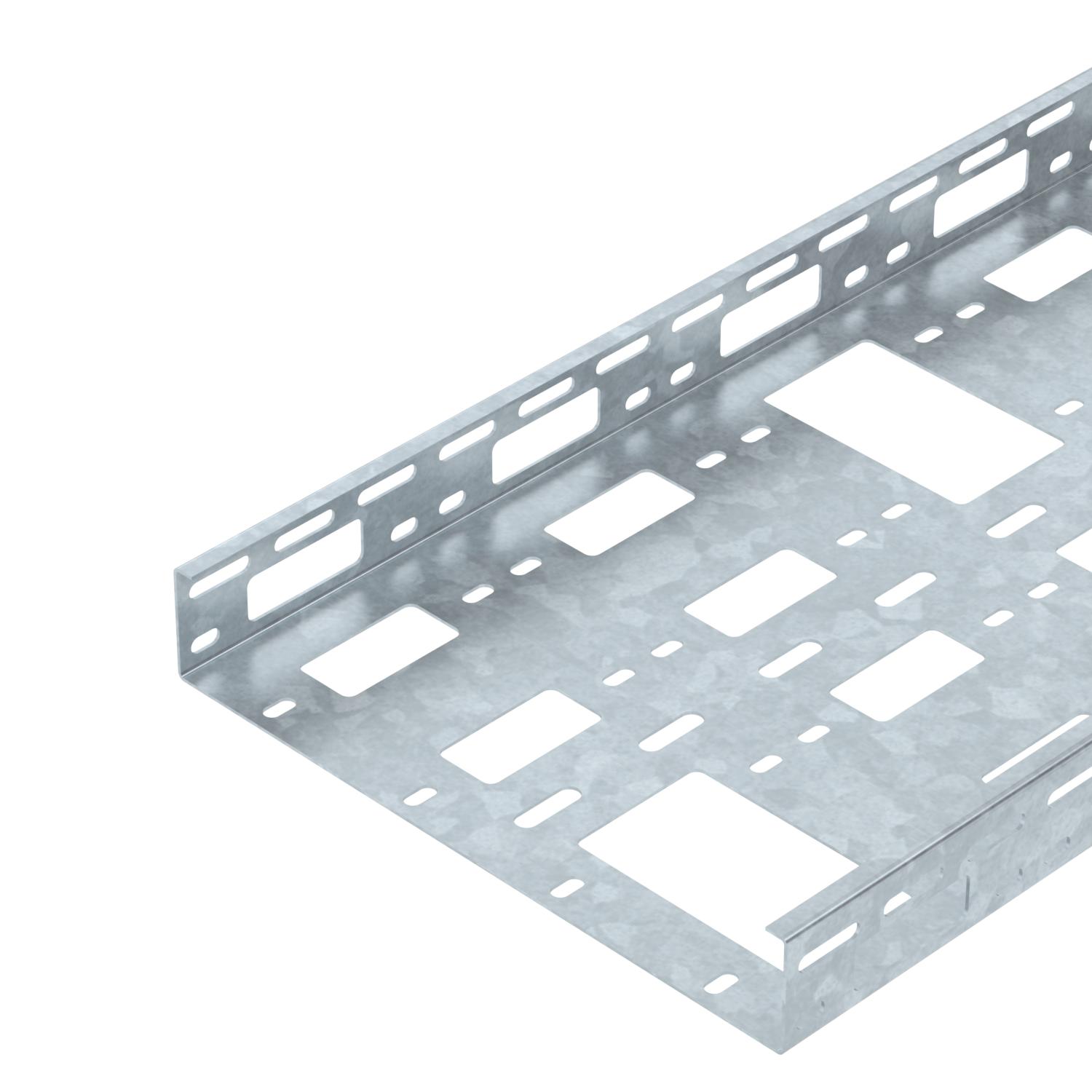

Petit canal AZ 300 FT
Réf. 6075375 | EAN 4012195811251
- Description du produit
-
Description du produitPetite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Dimension 50x300x3000 Dimension 50x300x1,5 Écart entre supports 1,0 m 1,9 kN/m Écart entre supports 1,5 m 1,5 kN/m Écart entre supports 2,0 m 1,2 kN/m Écart entre supports 2,5 m 0,8 kN/m Écart entre supports 3,0 m 0,3 kN/m Empreinte CO₂ (GWP) du berceau à la porte 10,415 kg CO₂e / 1 Mètre Épaisseur de tôle 1,5 mm Hauteur 50 mm Largeur 300 mm Longueur 3000 mm Maintien en fonction non Matériau acier Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 150 cm² Section utile 15000 mm² Surface galvanisé à chaud par trempage Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du canal AZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit/coudé 50 FT
VF AZK FT 6066550 25 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 6066704 25 Pièce
Bague de protection des câbles 910 PE
KSR-910 PE 6066712 25 Pièce
Couvercle avec verrou tournant FT
AZDMD 300 FT 6080915 3 m - Téléchargements
-
Fiche technique AZK 300 FT / 6075375 , 0.38MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE AZK 300 FT / 6075375 , 0.17MB , pdfREACH Déclaration de conformité AZK 300 FT / 6075375 , 0.12MB , pdfRoHS Déclaration de conformité AZK 300 FT / 6075375 , 0.12MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage des systèmes modulaires , 0.05MB , pdf
