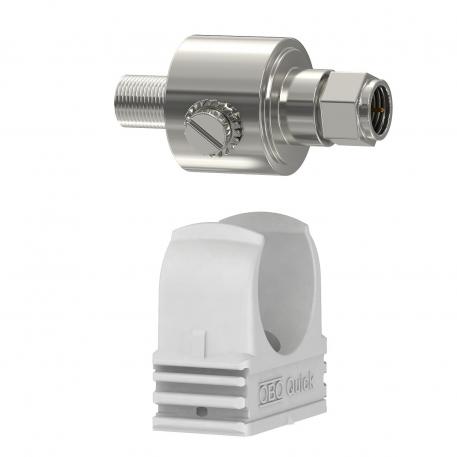

Parasurtenseur coaxial F : mâle/femelle 1 | 130 | 185 | SAT-F

Parasurtenseur coaxial F : mâle/femelle

Réf. 5093275 | EAN 4012195022732

Réf. / Type

nombre de pôles	1

Tension max. permanente CA	130 V

Tension max. permanente CC	185 V

Système enfichable	SAT-F

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Protection coaxiale pour câbles de données

• Protection de base
• Grande capacité d'écoulement de courant impulsionnel 2 x 2,5 kA (10/350)
• Montage facile (connecteur intermédiaire), m = connecteur mâle, w = connecteur femelle
• Différentes combinaisons de connecteurs
• Avec connecteur F
• Comportement optimisé en transmission
• Collier Quick OBO M25 inclus pour une installation facile

Application : protection d'installations TV et SAT, multi-switches, récepteurs et DVB-T(2)

Caractéristiques techniques

Caractéristiques techniques

Affaiblissement du reflux	≥14 dB
Affaiblissement d’insertion (insertion loss)	≤0,9 dB
Blindage	direct
Capacité (fil-fil)	<10 pF
Capacité (fil-terre)	<20 pF
contact de signalisation à distance	non
Courant d'impulsion	1 kA
Courant de charge nominal CA	3,5 A
Courant de charge nominal CC	5 A
Courant de décharge total (10/350)	D1: 2 kA
Courant de décharge total (8/20)	10 kA
Dimension	130V
Fréquence limite	3400 MHz
Impédance d'onde	75 Ω
Indice de protection	IP40
Kategorie	Type 1+2 / D1+C2
Modèle testé antidéflagrant	non
Niveau de protection	<800 V

Niveau de protection fil - fil	<800 V
Niveau de protection fil - terre	<800 V
nombre de pôles	1
Norme d'essais	IEC 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Raccordement du blindage	oui
Résistance au courant de choc fil - fil	C2: 10 kV / 5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 10 kV / 5 kA (8/20µs)
Résistance d'isolation	>1 GΩ
signalisation sur l'appareil	aucun
SPD selon CEI 61643-21	Classe I+II / D1+C2
Supervision de parafoudre	non
Système enfichable	SAT-F
Tension max. permanente CA	130 V
Tension max. permanente CC	185 V
Type de ligne pour appareils de protection contre les surtensions	Câble de données COAX
ZPF	0→2
