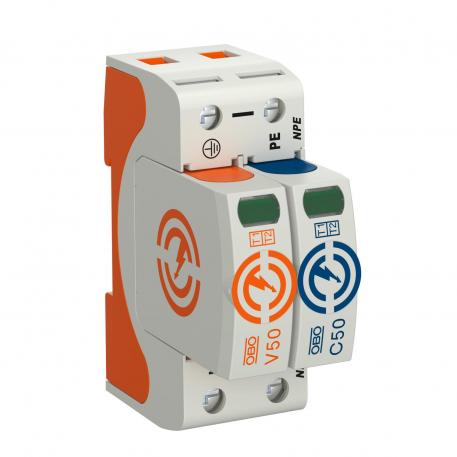

Parafoudre combiné V50, 1 pôle+NPE, 280 V
Réf. 5093522 | EAN 4012196159666

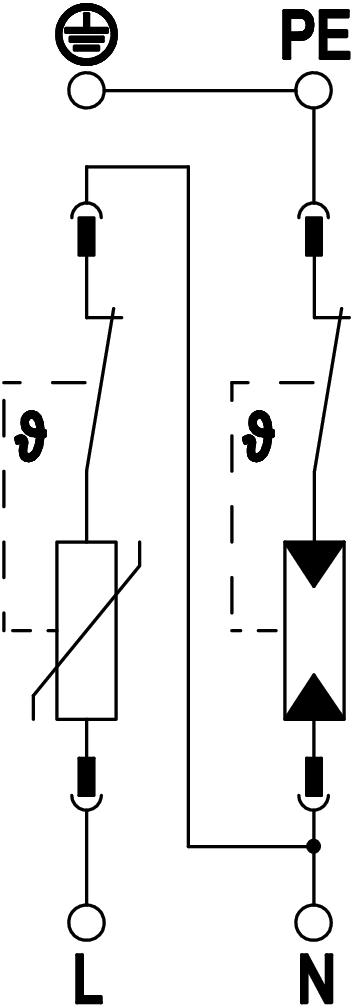

- Description du produit
-
Description du produit
Parafoudre combiné type 1+2
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle et jusqu'à 50 kA (10/350) au total
• Parafoudre modulaire enfichable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension
• Plastique retardateur de la flamme selon UL 94 V-0
• Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme
Application : liaison équipotentielle de foudre pour bâtiments de classe III et IV.
* Complet = cartouche et base
- Caractéristiques techniques
-
Caractéristiques techniques
Capacité d'extinction du courant de suivi (eff) [N-PE] 0,1 kA Couple de serrage 4 Nm Courant de choc de décharge (10/350) [total] 25 kA Courant de choc de décharge (10/350 μs) 12,5 kA Courant de décharge (8/20 µs) [total] 80 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 μs) [L-N] 50 kA Courant de décharge nominal (8/20 μs) [L-N] 30 kA Courant nominal de décharge (8/20 µs) 30 kA Dimension 280V Écartement minimal 1,5 mm Fusible en amont max. 160 A Fusible intégré non Homologations VDE Indice de protection IP20 Matériau du boîtier PA UL 94 V-0 Modèle des pôles 1+N/PE Niveau commun de protection [L-PE] 2,5 kV Niveau de protection [L-N] ≤1,3 Nombre de pôles 2 Protection contre les surintensités côté réseau max 160 A gL/gG Report d'alarme non Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM min. 21 AWG Section de raccordement des bornes FM min. 0,5 mm² signalisation sur l'appareil optique Soufflant non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 type 1+2 SPD selon UL 1449 Type 4 Température de service max. 80 °C Température de service min. -40 °C temps de réponse <25 ns Tension max. permanente CA 280 Tension max. permanente (L-N) 280 V Tension max. permanente (N-PE) 255 V Tension nominale CA (50 / 60 Hz) 230 V Tension résiduelle [L-N] à 12,5 kA 1 kV Tension résiduelle [L-N] à 1 kA 0,7 kV Tension résiduelle [L-N] à 5 kA 0,8 kV Tension TOV [L-N] - fail safe mode - 120 min 440 V Tension TOV [L-N] - withstand mode - 5 s 335 V Tension TOV [N-PE] - withstand mode - 200 ms 1200 V Type de ligne pour appareils de protection contre les surtensions Câble d'énergie AC Type de montage Rail DIN 35 mm Type de réseau TN oui Type de réseau TN-C non Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui type du réseau TN-S, TT - Tous les types
