Parafoudre combiné V25, 900 V CC pour PV

Réf. 5097447 | EAN 4012195478683

5097447 / V25-B+C 3-PH900
3
IP20
Description du produit
Description du produit
Parafoudre combiné V25 type 1+2, pour installations photovoltaïques

• Unité complète composée d'un parafoudre enfichable avec dispositif de coupure

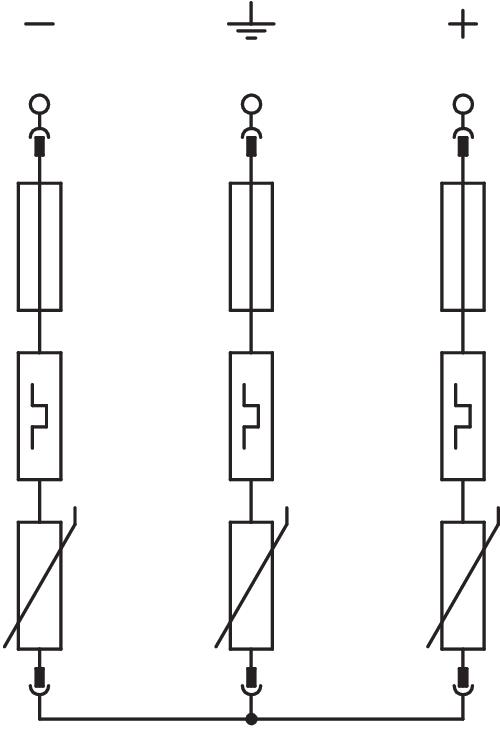

• Circuit en Y résistant aux défauts selon VDE 0100-712 (EN 50539-12)
• Liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 7 kA (10/350) et 50 kA (8/20) par pôle
• Niveau de protection CC bas : < 3,0 KV et Uoc max = 900 V CC
• Avec voyant d'état pour une utilisation dans les coffrets de distribution


Application : installations photovoltaïques avec protection extérieure contre la foudre


  • Garantie 5 ans
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau non
Courant de choc de décharge (10/350 μs) 7 kA
Courant de décharge maximal (8/20 μs) 50 kA
Courant de décharge nominal (8/20 μs) [L-N] 30 kA
Courant nominal de décharge (8/20 µs) 30 kA
Dimension 900V DC
Fusible en amont max. 160 A
Indice de protection IP20
Modèle 3 pôles PV
Modèle des pôles 3
Protection contre les surintensités côté réseau max 160
Report d'alarme non
Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm²
signalisation sur l'appareil optique
Soufflant non
SPD selon CEI 61643-1 classe I+II
SPD selon EN 61643-11 type 1+2
Température de service max. 80 °C
Température de service min. -40 °C
temps de réponse <25 ns
Tension max. permanente CC 900 V
Type de ligne pour appareils de protection contre les surtensions Câble d'énergie CC (PV)
Type de montage Rail DIN 35 mm
Type de réseau CC oui
Type de réseau IT non
Type de réseau TN non
Type de réseau TN-C non
Type de réseau TN-C-S non
Type de réseau TN-S non
Type de réseau TT non
type du réseau DC
ZPF 0→2
Tous les types

Tous les types

Type Modèle des pôles Indice de protection Réf. Quantité Plus petite unité de vente
V25-B+C 3-PH900 3 IP20 5097447
1 Pièce
