Kit de protection MCD + V20 à 3 pôles + NPE 3+N/PE | 255 | IP20
morepic-1 morepic-2 video-1

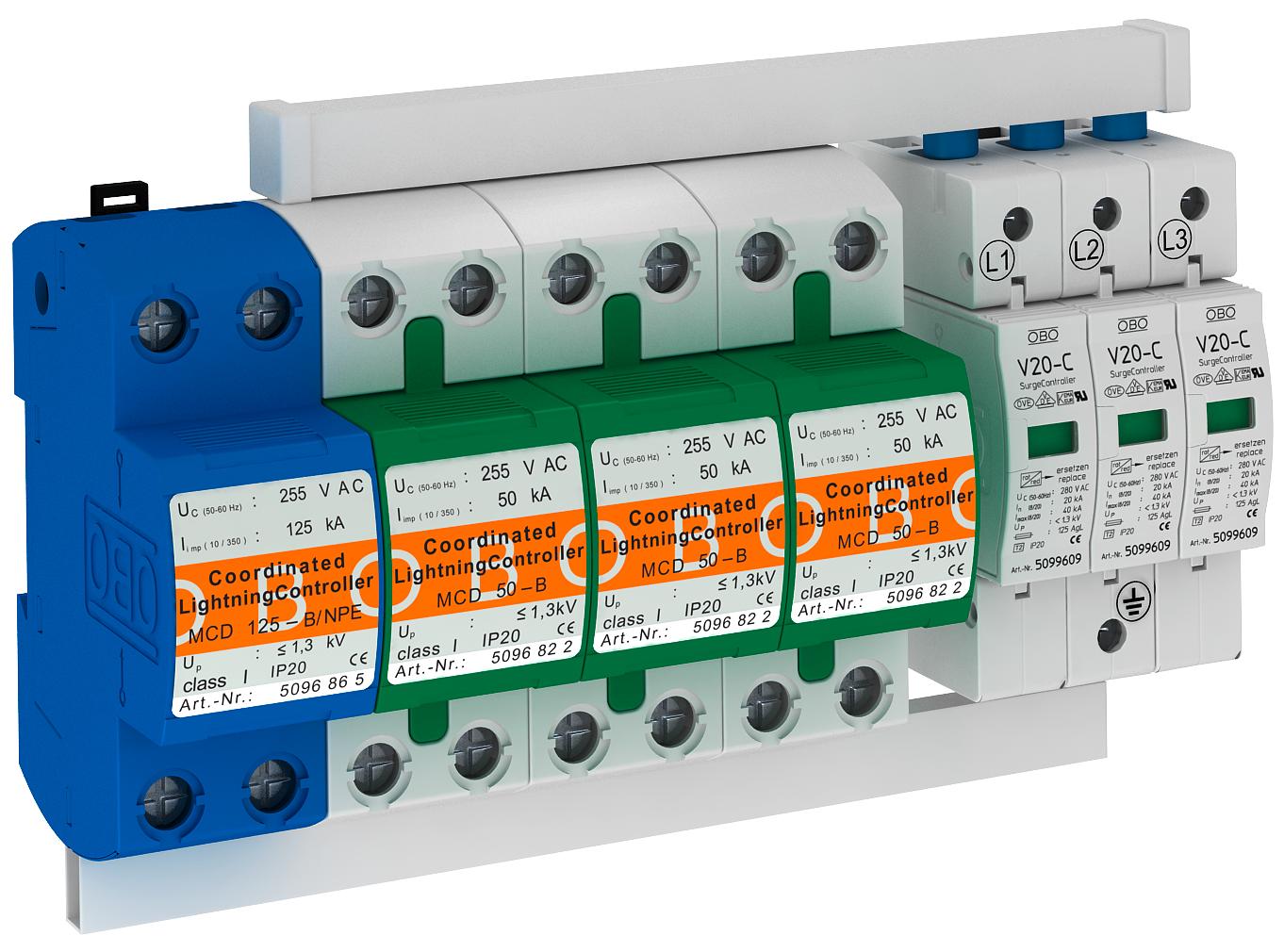

Kit de protection MCD + V20 à 3 pôles + NPE

Réf. 5089761 | EAN 4012195405542

5089761 / PS4-B+C TT+TNS
3+N/PE
255
IP20
Trouver un revendeur
Vous avez besoin d'aide ?
Description du produit

Description du produit

Kit de protection, combinaison de parafoudre et parasurtenseur type 1+2
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 50 kA par pôle (10/350) et jusqu'à 125 kA (10/350) N-PE
• Parafoudre enfichable avec ponts de raccordement et bornes marquées
• Parafoudre blindé et sans purge à utiliser dans les boîtiers de distributeur

Application : systèmes de téléphonie mobile et installations industrielles avec des exigences particulières.
  • Testé avec impulsion de foudre
  • Garantie 5 ans
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • EurAsian Conformity
  • Réseau 230/400 V
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
Caractéristiques techniques

Caractéristiques techniques

Capacité d'extinction du courant de suivi (eff) [N-PE] 25 kA
Courant de choc de décharge (10/350) [total] 100 kA
Courant de choc de décharge (10/350 μs) 50 kA
Courant de décharge maximal (8/20 μs) 100 kA
Courant nominal de décharge (8/20 µs) 50 kA
Dimension 255V
Fusible en amont max. 125 A
Indice de protection IP20
Modèle 3 pôles avec NPE ; 255 V
Modèle des pôles 3+N/PE
Report d'alarme non
résistance aux courts-circuits 25 kA
Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm²
signalisation sur l'appareil optique
Soufflant non
SPD selon CEI 61643-1 classe I+II
SPD selon EN 61643-11 type 1+2
Température de service max. 85 °C
Température de service min. -40 °C
temps de réponse <25 ns
Tension max. permanente CA 255
Tension max. permanente (L-N) 255 V
Tension max. permanente (N-PE) 255 V
Tension nominale CA (50 / 60 Hz) 230 V
Type de montage Rail DIN 35 mm
type du réseau autres
ZPF 0→2

Possibilités de raccordement

Courant de décharge (8/20 µs) [total] 100 kA
Protection contre les surintensités côté réseau max 125
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA
Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm²
Tous les types

Tous les types

Type Modèle des pôles Tension max. permanente CA Indice de protection Réf. Quantité Plus petite unité de vente
PS4-B+C TT+TNS 3+N/PE 255 IP20 5089761
1 Pièce
