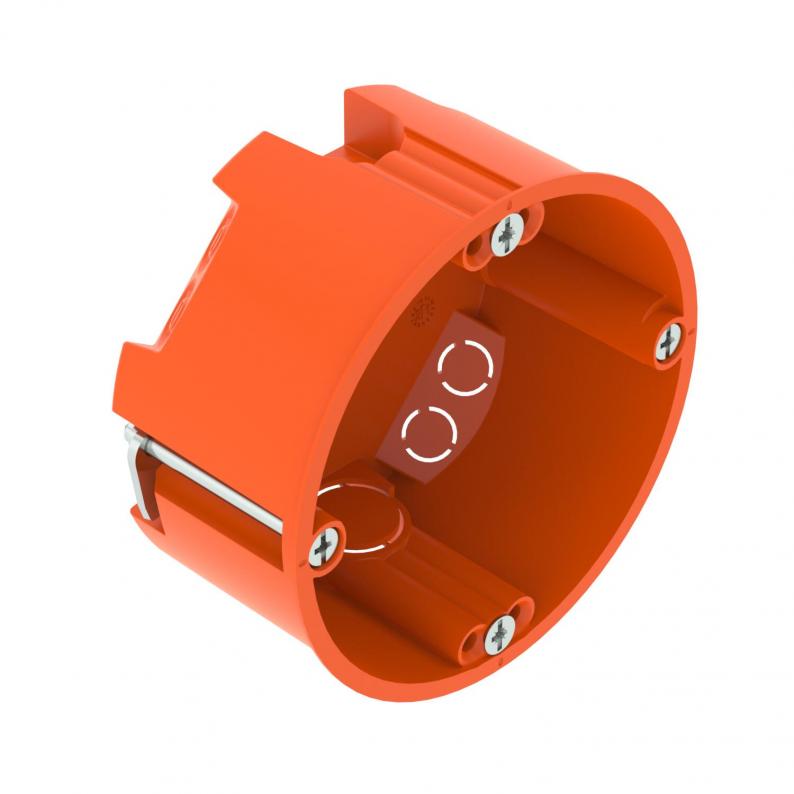

HW Boîtier d'appareillage pour mur creux 35
Réf. 2003800 | EAN 4012196687060
- Description du produit
-
Description du produit
Boîtier d'appareillage pour mur creux à utiliser dans des murs creux d'une profondeur de pose d'au moins 35 mm et une épaisseur de panneau de 5 à 28 mm.
• 2 x 3 bossages pour vis
• vis de montage, languettes de serrage
• 4 entrées pour câbles NYM 3 x 1,5 mm²
• 2 entrées pour câbles NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Connexion avec d'autres boîtiers d'appareillage réf. HG 35 par le biais de manchons de raccord réf. ZH 11-V
• Accessoires fournis : 10 x manchons de raccord réf. ZH 11-V
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
-
- Caractéristiques techniques
-
Caractéristiques techniques

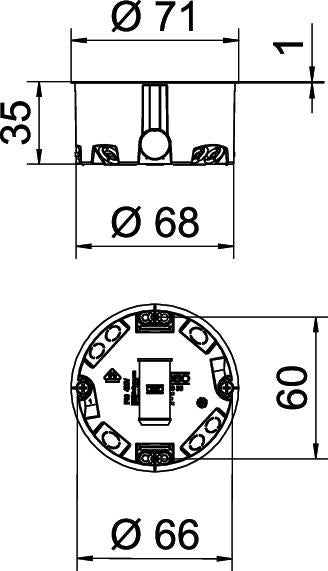

Avec vis oui Coloris orange Convient pour épaisseur de plaque max. 28 mm Convient pour épaisseur de plaque min. 5 mm Couvercle sans Diamètre 68 mm Diamètre de fraisage 68 mm Dimension Ø68mm, H35mm Entrées de câbles 3x1,5 mm² 4 Entrées de câbles 3x2,5 mm²/5x1,5 mm² 2 étanche à l'air non Fixation des appareils visser Fixation du couvercle visser forme rond Indice de protection IP30 Matériau polypropylène Nombre d'embouts 1 nombre d'entrées 6 Résistant aux chocs oui résistant aux flammes selon la norme VDE 0471/IEC 60695 partie 2-11, température de test 850 °C Sans halogène oui Section nominale max. 2,5 mm² Section nominale min. 1,5 mm² supports Manchon de raccord Tension assignée 400 V Type de l’entrée_ Câbles NYM et câbles informatiques Type du passage sur le boîtier Entrée prédécoupée défonçable Dimensions
Hauteur 35 mm - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
HW Bague d'ajustement
ZH 68-AR 2003840 10 Pièce
HW Bague d'ajustement pour mur plein 10
ZH 10-AR 2003842 25 Pièce
HW Bague d'ajustement pour mur plein 20
ZH 20-AR 2003844 25 Pièce
HW Manchon de raccord pour boîtier pour murs creux
ZH 11V 2003846 10 Pièce
Couvercle intérieur de boîtier d'appareillage pour mur creux
ZH 60-ID 2003848 25 Pièce - Téléchargements
-
