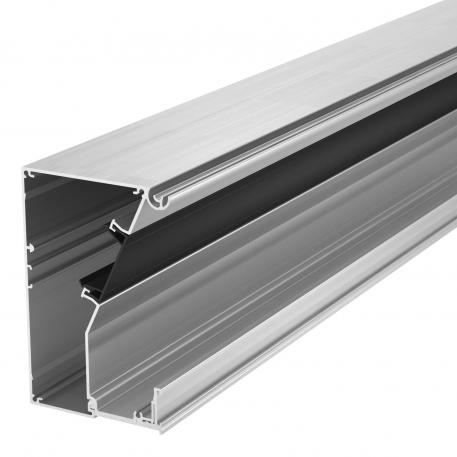

Goulotte d'appareillages design GAD 2000

Goulotte d'appareillages design GAD

Réf. 6115775 | EAN 4012195914075

Réf. / Type	6115775 / GAD UEL

Longueur	2000 mm

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

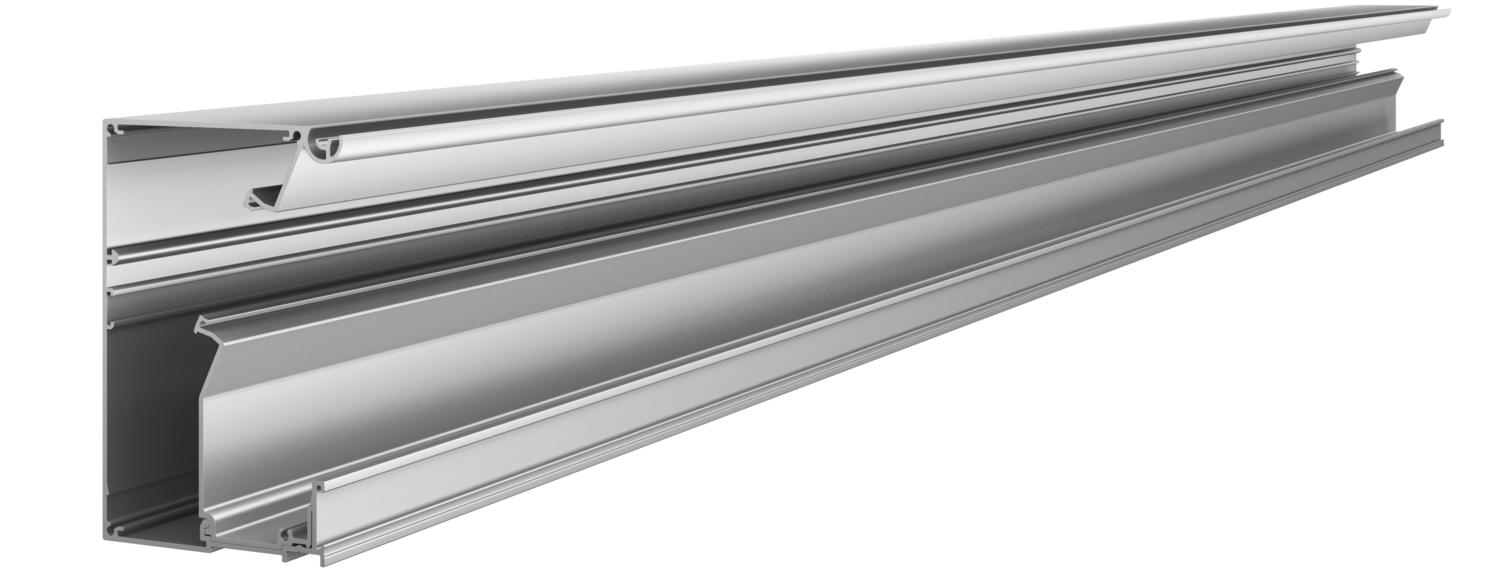

Socle pour la réalisation d'une goulotte de montage d'appareillages design de la série GAD. Ouverture système de 45 mm pour le montage direct d'interrupteurs et prises Module 45, et couvercles correspondants en PVC et aluminium de la série Rapid 45. Le socle de la goulotte peut être complété avec des couvercles de goulottes de design "Swing", "Soft" ou "Style". Les adaptateurs de couvercle GAD OTA sont impérativement nécessaires et doivent être planifiés à une distance max. de 50 cm sur la ligne de goulottes. Une entretoise GAD OTD doit être utilisée entre les couvercles de goulottes. Le système d'ouverture de 45 mm est livré fermé avec couvercle de goulotte noir.

Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles	non
Couvercle compris dans la livraison	oui
Dimension	114x140x2000
Feuillard de protection	oui
Forme de construction rectangulaire	non
Largeur de la partie supérieure	140 mm
Matériau	aluminium
Modèle paroi arrière (face intérieure)	profilé en C continu
Nombre de parties supérieures	1

nombre de séparateurs enfichables	1
Perforation de montage dans le fond	non
Raccord de goulotte	non
Sans halogène	oui
Section utile	5880 mm²
Surface	anodisé
Symétrique	non
Traitement antibactérien	non
Type de montage de la couvercle	à l'intérieur

Dimensions

Hauteur	114 mm
Largeur	140 mm

Longueur	2000 mm

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
GAD UEL	2000 mm	6115775	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

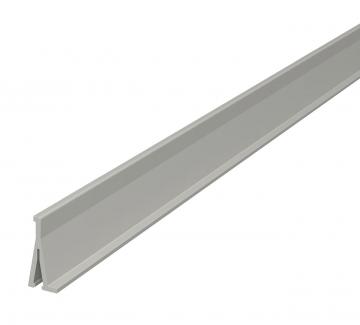

Séparateur pour hauteur de goulotte 40 mm	2371 40	6023096	m	2 m

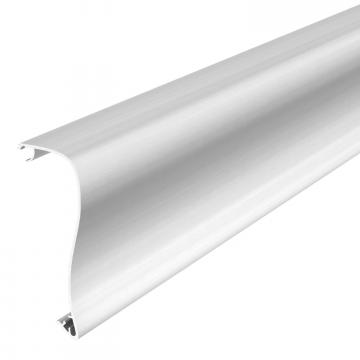

Couvercle de goulotte design Swing	OT GAD Swing EL	6115825	Pièce	1 Pièce

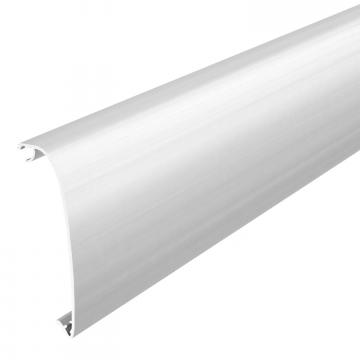

Couvercle de goulotte design Soft	OT GAD Soft EL	6115835	Pièce	1 Pièce

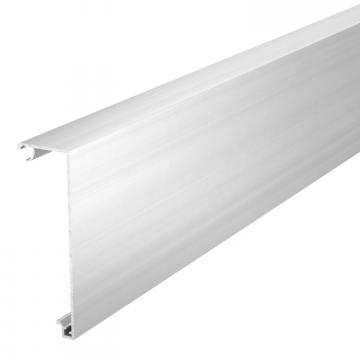

Couvercle de goulotte design Style	OT GAD Style EL	6115845	Pièce	1 Pièce

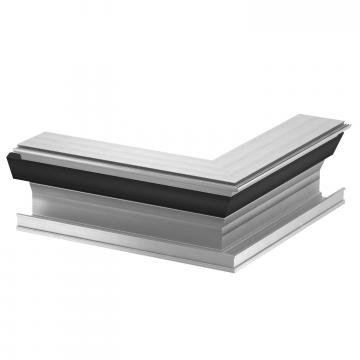

Angle extérieur design goulotte	GAD AEL	6115789	Pièce	1 Pièce

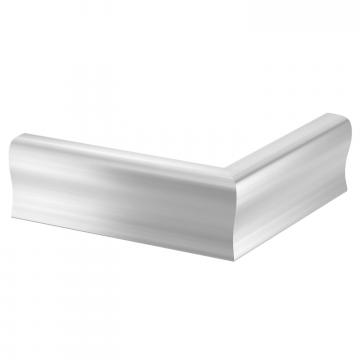

Couvercle angle extérieur Swing	OT A Swing EL	6115851	Pièce	1 Pièce

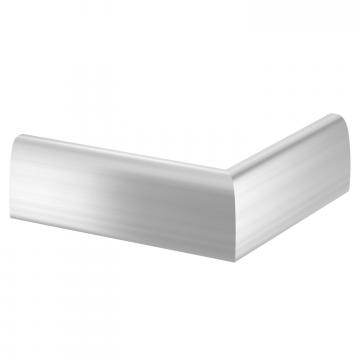

Couvercle angle extérieur Soft	OT A Soft EL	6115855	Pièce	1 Pièce

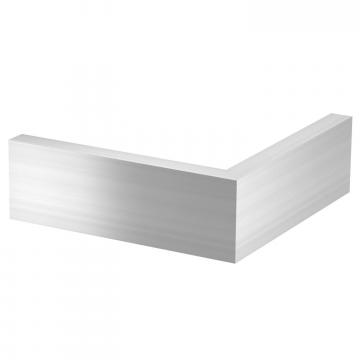

Couvercle angle extérieur Style	OT A Style EL	6115865	Pièce	1 Pièce

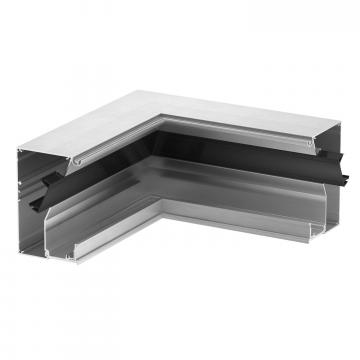

Angle intérieur goulotte design	GAD IEL	6115795	Pièce	1 Pièce

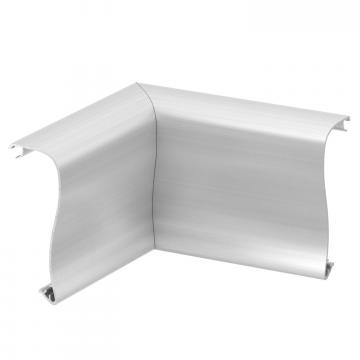

Couvercle d'angle intérieur Swing	OT I Swing EL	6115875	Pièce	1 Pièce

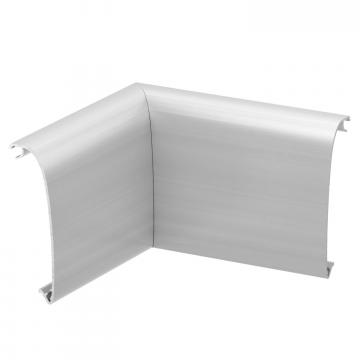

Couvercle d'angle intérieur Soft	OT I Soft EL	6115885	Pièce	1 Pièce

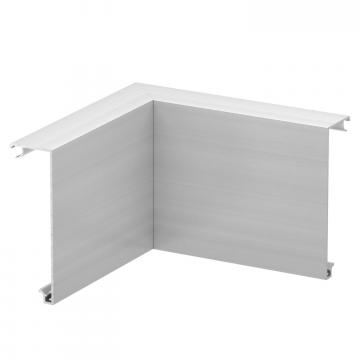

Couvercle d'angle intérieur Style	OT I Style EL	6115895	Pièce	1 Pièce

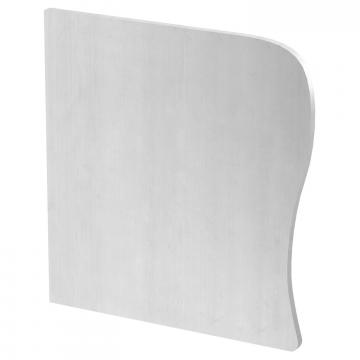

Embout Swing gauche	GAD EL Swing EL	6115915	Pièce	1 Pièce

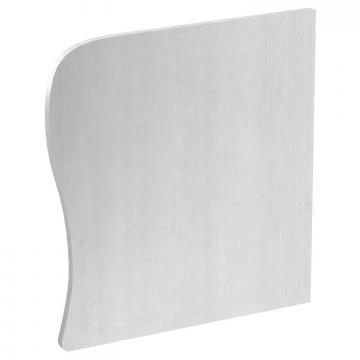

Embout Swing droite	GAD ER Swing EL	6115925	Pièce	1 Pièce

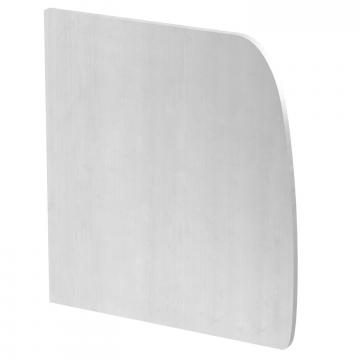

Embout Soft gauche	GAD EL Soft EL	6115935	Pièce	1 Pièce

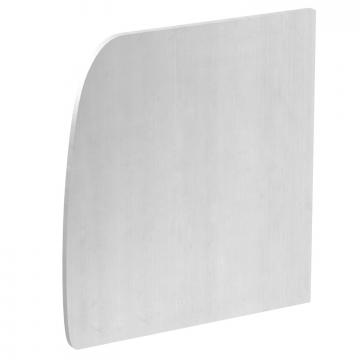

Embout Soft droit	GAD ER Soft EL	6115945	Pièce	1 Pièce

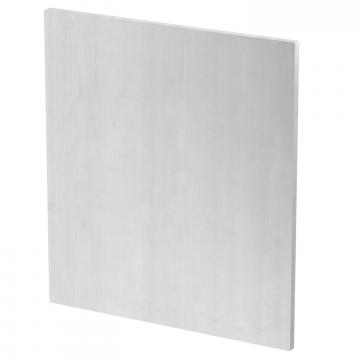

Embout Style gauche	GAD EL Style EL	6115955	Pièce	1 Pièce

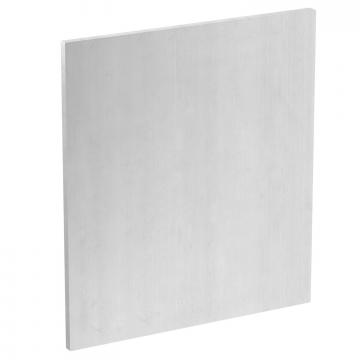

Embout Style droit	GAD ER Style EL	6115965	Pièce	1 Pièce

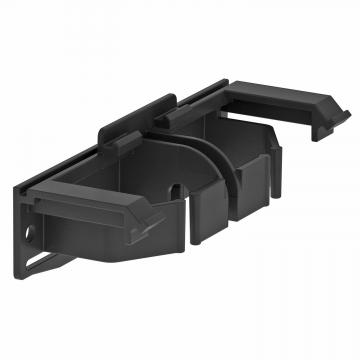

Adaptateur de couvercle	GAD OTA	6115975	Pièce	5 Pièce
Entretoise	GAD OTD RW	6115980	Pièce	10 Pièce
Entretoise	GAD OTD LGR	6115982	Pièce	10 Pièce

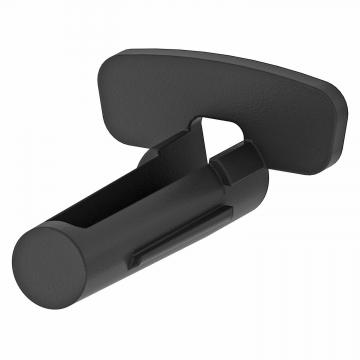

Entretoise	GAD OTD SW	6115985	Pièce	10 Pièce

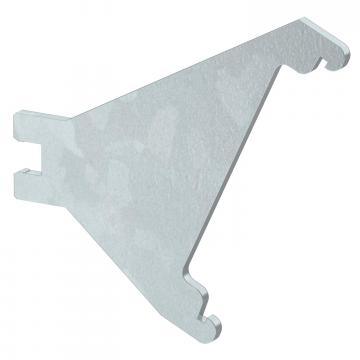

Tôle de stabilisation	GAD SB	6115995	Pièce	10 Pièce

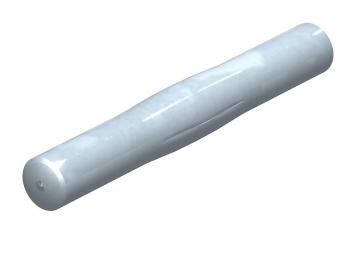

Raccord couvre-joint	GEK-AKU45	6116752	Pièce	10 Pièce

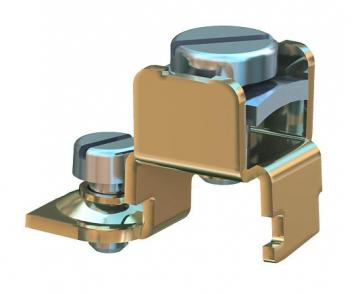

Équerre de raccordement de mise à la terre	8AWR	6288704	Pièce	10 Pièce
