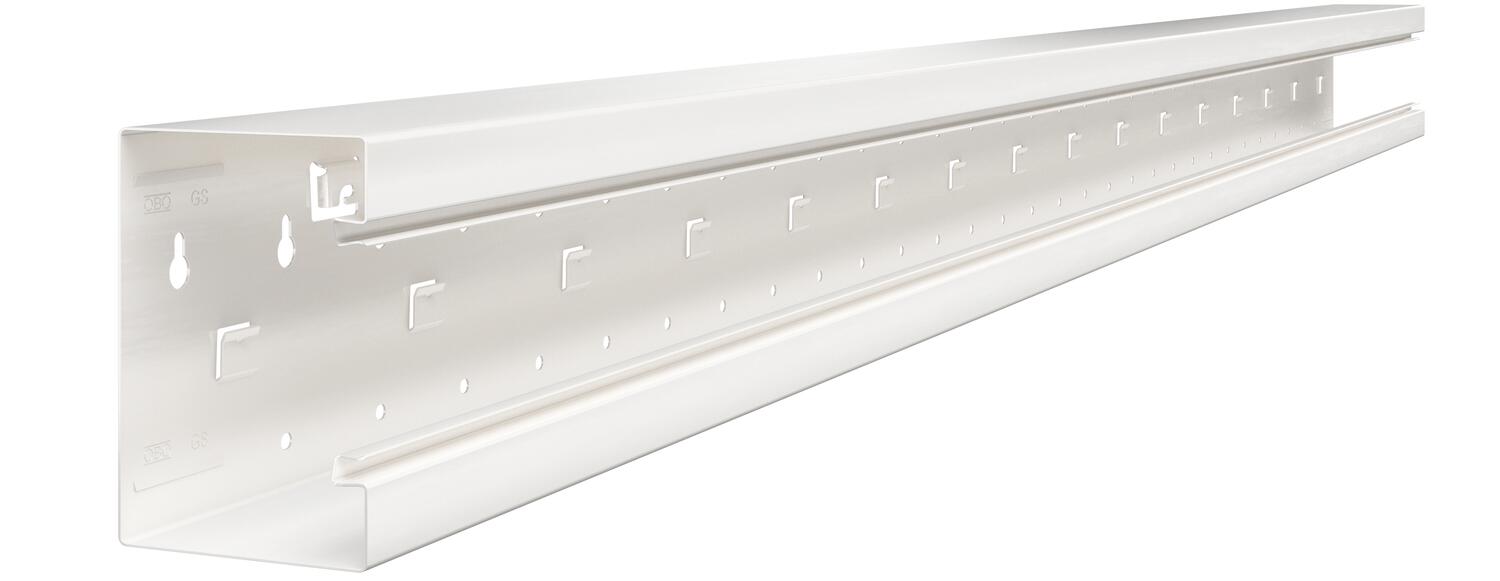

Goulotte d'appareillage, type GS-S90130
Réf. 6277300 | EAN 4012195660606
- Description du produit
-
Description du produitCanal d'allège GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillages GS est dotée d'ergots pour la fixation rapide d'un séparateur en acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec la partie inférieure de goulotte est assurée grâce au couvercle auto-connectable breveté. L'ouverture du système fait en réalité 76,5 mm. Le couvercle est à commander séparément.
Des longueurs spéciales jusqu'à 3000 mm de couvercles et de parties inférieures de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillages peintes sont recouvertes d'un film de protection.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Agrafe de retenue de câbles non Coloris blanc pur; RAL 9010 Couvercle compris dans la livraison non Dimension 90x130x2000 Empreinte CO₂ (GWP) du berceau à la porte 0,286 kg CO₂e / 1 Mètre Feuillard de protection oui Forme de construction rectangulaire oui Hauteur 90 mm Indice de protection IP30 Indice de protection code IK IK10 Largeur 130 mm Largeur de la partie supérieure 76,5 mm Longueur 2000 mm Matériau acier Modèle paroi arrière (face intérieure) avec loquets de verrouillage Nombre de parties supérieures 1 nombre de séparateurs enfichables 1 Perforation au fond avec fond perforé Perforation de montage dans le fond oui Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -25 °C Raccord de goulotte non Sans halogène oui Section utile 10050 mm² Symétrique oui Traitement antibactérien non Type de montage de la couvercle à l'intérieur - Tous les types
-
Accessoires système
- Téléchargements
-
Fiche technique GS-S90130RW / 6277300 , 0.20MB , pdfDéclaration de conformité UE GS-S90130RW / 6277300 , 0.17MB , pdfDéclaration de conformité du Royaume-Uni GS-S90130RW / 6277300 , 0.14MB , pdfRoHS Déclaration de conformité GS-S90130RW / 6277300 , 0.12MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit

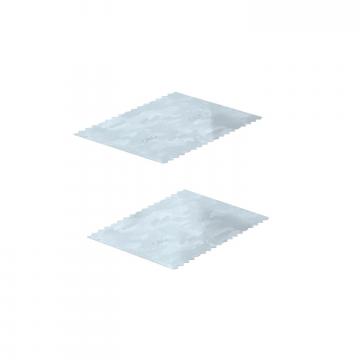

Raccord, hauteur de goulotte 90 mm
Boîtier d'appareillage, simple
Boîtier d'appareillage, 71GD7-2, double
Couvercle de goulotte en tôle d'acier
Pince de fixation RKV3V

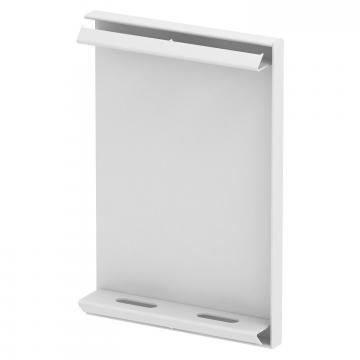

Embout, hauteur de goulotte 90 mm

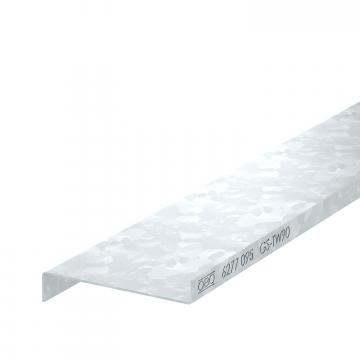

Séparateur en tôle d'acier, hauteur de goulotte 90 mm

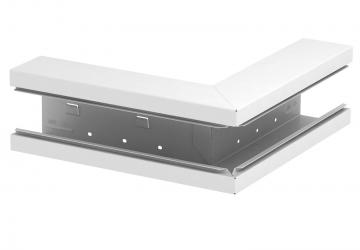

Angle extérieur, hauteur de goulotte 90 mm
Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm

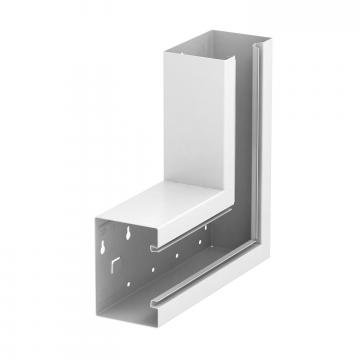

Angle plat, hauteur de goulotte 90 mm
Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm

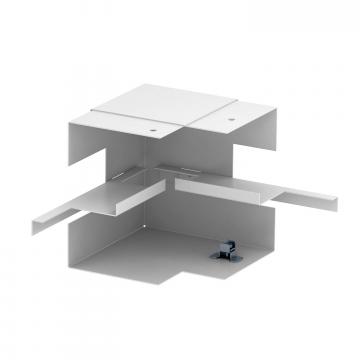

Angle intérieur, hauteur de goulotte 90 mm

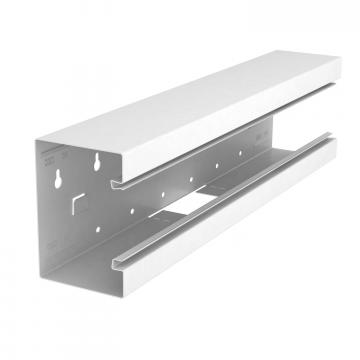

Pièce en Té, hauteur de goulotte 90 mm
