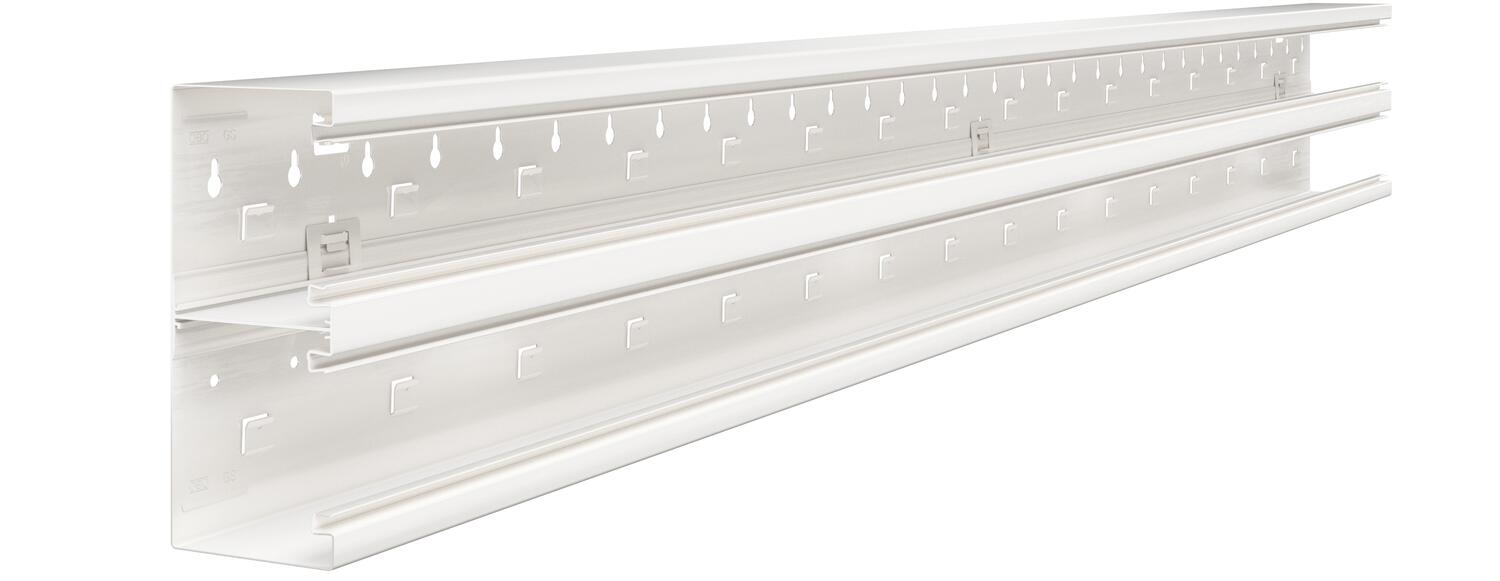

Goulotte d'appareillage, type GS-D90210
Réf. 6278500 | EAN 4012195666097
- Description du produit
-
Description du produitCanal d'allège GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillages GS est dotée d'ergots pour la fixation rapide d'un séparateur en acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec la partie inférieure de goulotte est assurée grâce au couvercle auto-connectable breveté. L'ouverture du système fait en réalité 76,5 mm.
Des longueurs spéciales jusqu'à 3000 mm de couvercles et de parties inférieures de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillages peintes sont recouvertes d'un film de protection.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Agrafe de retenue de câbles non Coloris blanc pur; RAL 9010 Couvercle compris dans la livraison non Dimension 90x210x2000 Empreinte CO₂ (GWP) du berceau à la porte 21,3061 kg CO₂e / 1 Mètre Feuillard de protection oui Forme de construction rectangulaire oui Hauteur 90 mm Indice de protection IP30 Indice de protection code IK IK10 Largeur 210 mm Largeur de la couvercle 2 76,5 mm Largeur de la partie supérieure 76,5 mm Longueur 2000 mm Matériau acier Modèle paroi arrière (face intérieure) avec loquets de verrouillage Nombre de parties supérieures 2 nombre de séparateurs enfichables 2 Perforation au fond avec fond perforé Perforation de montage dans le fond oui Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -25 °C Raccord de goulotte non Sans halogène oui Section utile 16205 mm² Symétrique oui Traitement antibactérien non Type de montage de la couvercle à l'intérieur - Tous les types
-
Accessoires système
- Téléchargements
-
Fiche technique GS-D90210RW / 6278500 , 0.19MB , pdfDéclaration de conformité UE GS-D90210RW / 6278500 , 0.17MB , pdfDéclaration de conformité du Royaume-Uni GS-D90210RW / 6278500 , 0.14MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
Raccord, hauteur de goulotte 90 mm
Boîtier d'appareillage, simple
Boîtier d'appareillage, 71GD7-2, double
Couvercle de goulotte en tôle d'acier
Pince de fixation RKV3V

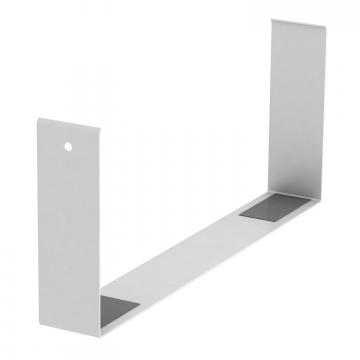

Couvercle de couvre-joint, hauteur de goulotte 90 mm

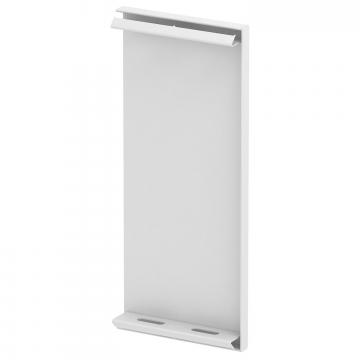

Embout, hauteur de goulotte 90 mm
Séparateur en tôle d'acier, hauteur de goulotte 90 mm

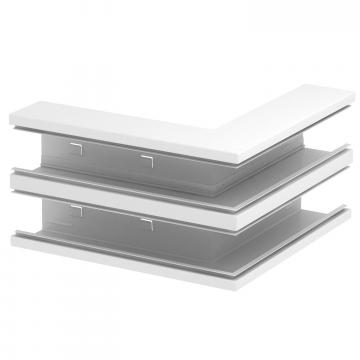

Angle extérieur, hauteur de goulotte 90 mm
Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm
Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm

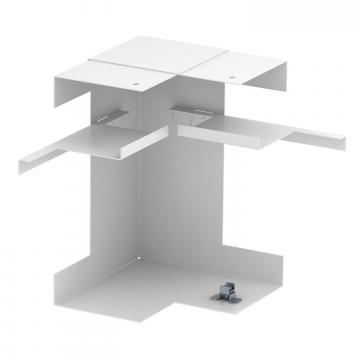

Angle intérieur simple, hauteur de goulotte 90 mm

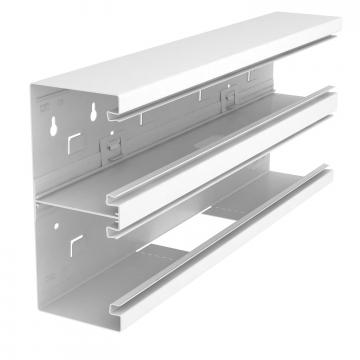

Pièce en Té, hauteur de goulotte 90 mm
