Goulotte d'appareillage, type GS-D90170

Réf. 6278300 | EAN 4012195665137

6278300 / GS-D90170RW
2000 mm
Description du produit
Description du produit
Canal d'allège GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillages GS est dotée d'ergots pour la fixation rapide d'un séparateur en acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec la partie inférieure de goulotte est assurée grâce au couvercle auto-connectable breveté. L'ouverture du système pour le montage d'appareillage est en réalité de 76,5 mm. La deuxième voie de la goulotte, avec une ouverture de système de 45 mm, est utilisée pour l'acheminement des câbles. La pose de giches et commutateurs Modul45 est impossible. Le couvercle est à commander séparément.


Des longueurs spéciales jusqu'à 3000 mm de couvercles et de parties inférieures de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillages peintes sont recouvertes d'un film de protection.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles non
Coloris blanc pur; RAL 9010
Couvercle compris dans la livraison non
Dimension 90x170x2000
Empreinte CO₂ (GWP) du berceau à la porte 21,247 kg CO₂e / 1 Mètre
Feuillard de protection oui
Forme de construction rectangulaire oui
Hauteur 90 mm
Indice de protection IP30
Indice de protection code IK IK10
Largeur 170 mm
Largeur de la couvercle 2 45 mm
Largeur de la partie supérieure 76,5 mm
Longueur 2000 mm
Matériau acier
Modèle paroi arrière (face intérieure) avec loquets de verrouillage
Nombre de parties supérieures 2
nombre de séparateurs enfichables 1
Perforation au fond avec fond perforé
Perforation de montage dans le fond oui
Plage de températures d’utilisation max. 60 °C
Plage de températures d’utilisation min. -25 °C
Raccord de goulotte non
Sans halogène oui
Section utile 12355 mm²
Symétrique non
Traitement antibactérien non
Type de montage de la couvercle à l'intérieur
Tous les types

Tous les types

Type Longueur Réf. Quantité Plus petite unité de vente
GS-D90170RW 2000 mm 6278300
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord, hauteur de goulotte 90 mm Raccord, hauteur de goulotte 90 mm GS-KUP90 6277294
1 Emb.
Boîtier d'appareillage, simple Boîtier d'appareillage, simple 71GD6 6288610
5 Pièce
Boîtier d'appareillage, 71GD7-2, double Boîtier d'appareillage, 71GD7-2, double 71GD7-2 6288608
2 Pièce
Couvercle de goulotte en tôle d'acier Couvercle de goulotte en tôle d'acier GS-OTRW 6279850
2 m

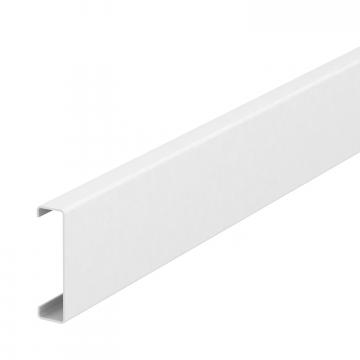

Couvercle de goulotte en tôle d'acier, ouverture système de 50 mm Couvercle de goulotte en tôle d'acier, ouverture système de 50 mm GS-OT50RW 6279880
2 m
Pince de fixation RKV3V Pince de fixation RKV3V RKV3V 6288700
20 Pièce
Embout, hauteur de goulotte 90 mm Embout, hauteur de goulotte 90 mm GS-E90170RW 6277770
1 Pièce
Séparateur en tôle d'acier, hauteur de goulotte 90 mm Séparateur en tôle d'acier, hauteur de goulotte 90 mm GS-TW90 6277095
2 m

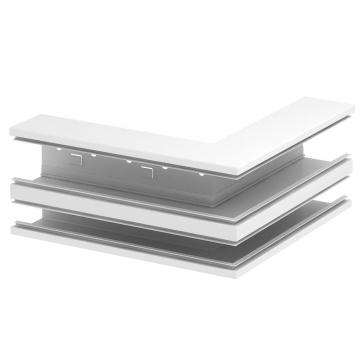

Angle extérieur, hauteur de goulotte 90 mm Angle extérieur, hauteur de goulotte 90 mm GS-DA90170RW 6278310
1 Pièce
Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm GS-OTARW 6279870
1 Pièce

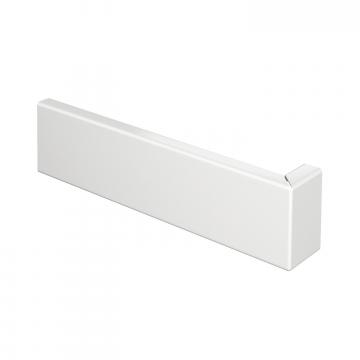

Partie supérieure d'angle extérieur en tôle d'acier, ouverture de système 50 mm Partie supérieure d'angle extérieur en tôle d'acier, ouverture de système 50 mm GS-OT50ARW 6279890
1 Pièce
Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm GS-OTFRW 6279860
1 Pièce

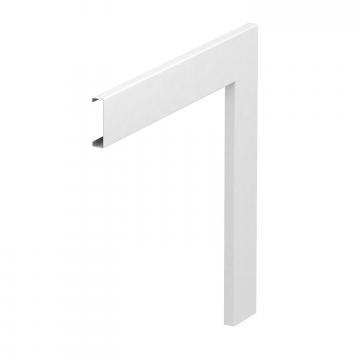

Couvercle  pour angle plat en tôle d'acier, ouverture système de 50 mm Couvercle pour angle plat en tôle d'acier, ouverture système de 50 mm GS-OT50FRW 6279990
1 Pièce

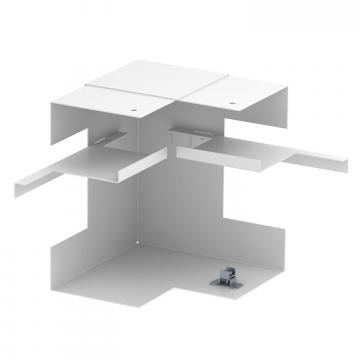

Angle intérieur simple, hauteur de goulotte 90 mm Angle intérieur simple, hauteur de goulotte 90 mm GS-DI90170RW 6278340
1 Pièce
Clip raidisseur de goulotte Clip raidisseur de goulotte KL80A 6288640
20 Pièce
Équerre de raccordement de mise à la terre Équerre de raccordement de mise à la terre 8AWR 6288704
10 Pièce
Unité de prises AR45, double Unité de prises AR45, double SDE-RW D0RW2 6119407
2 Pièce
