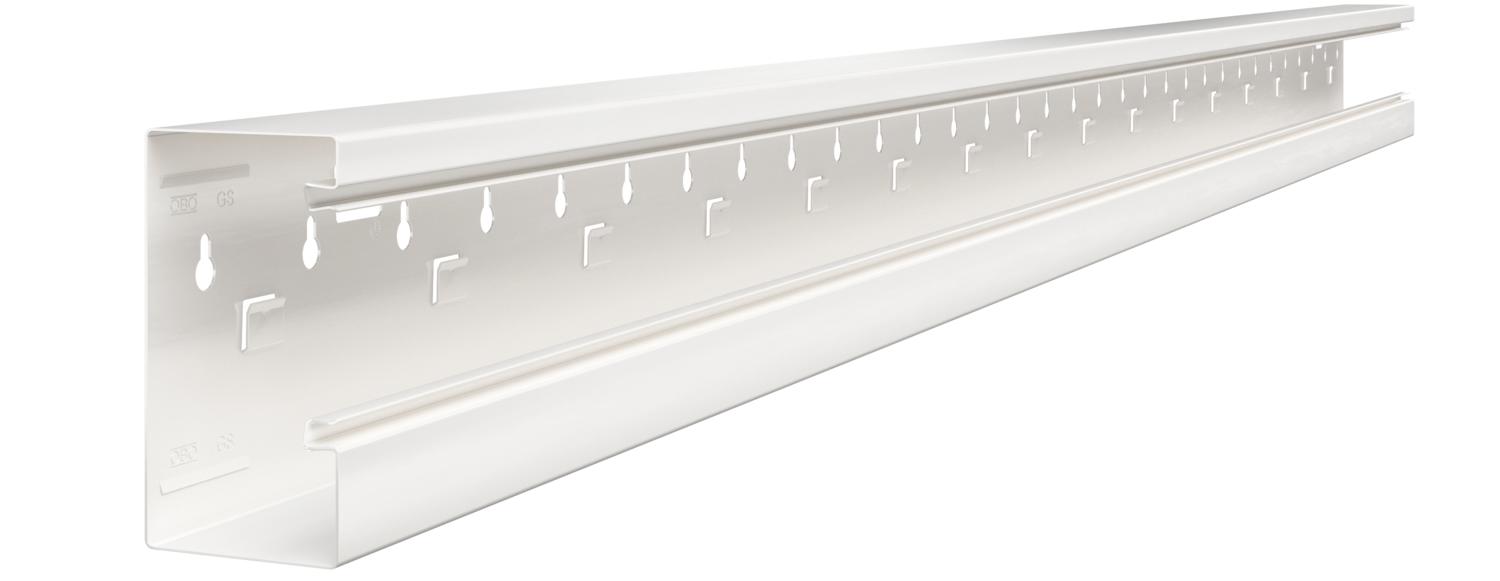

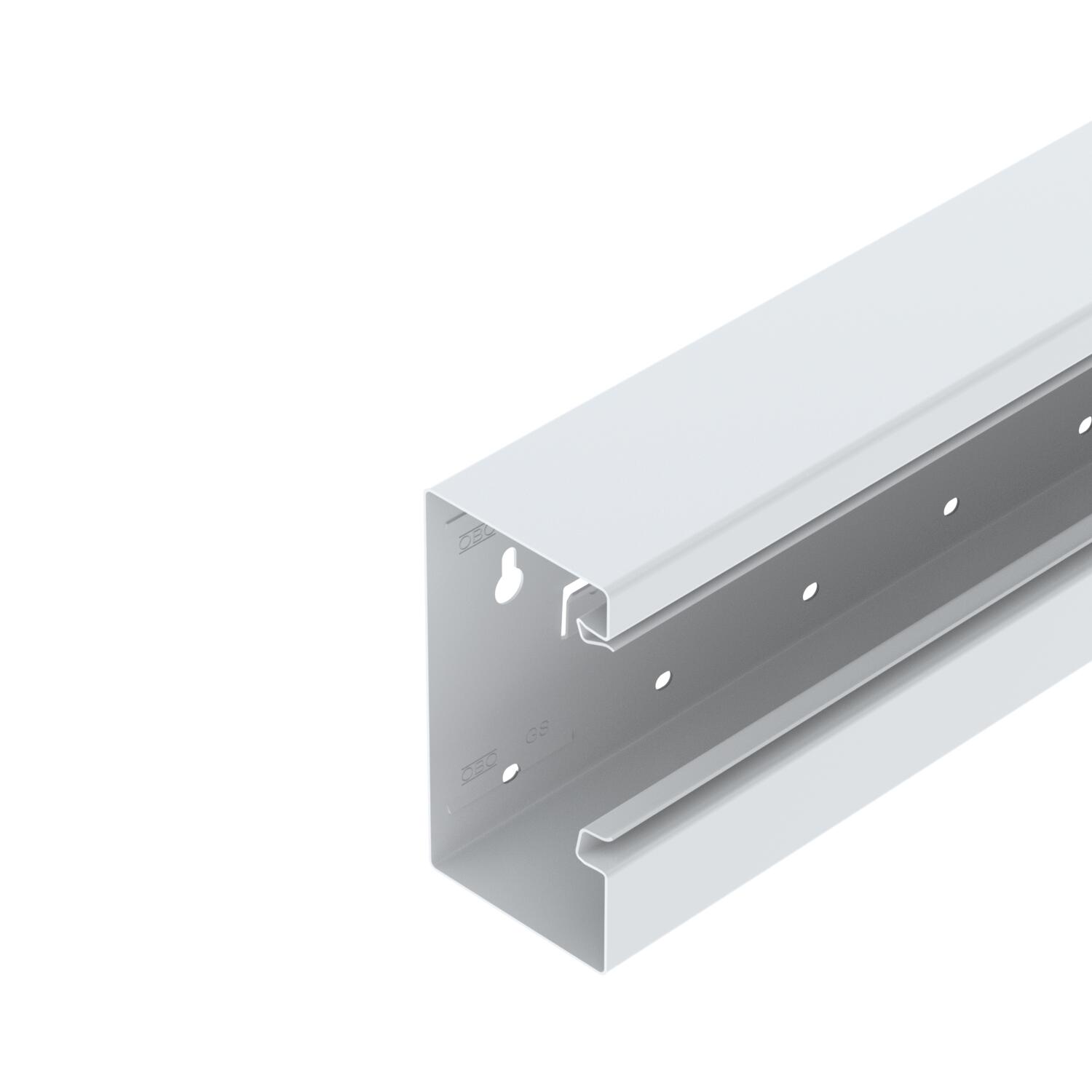

Goulotte d'appareillage, type GS-A70130

Réf. 6277400 | EAN 4012195661139

6277400 / GS-A70130RW
2000 mm
Description du produit
Description du produit
Canal d'allège GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillages GS est dotée d'ergots pour la fixation rapide d'un séparateur en acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec la partie inférieure de goulotte est assurée grâce au couvercle auto-connectable breveté. L'ouverture du système fait en réalité 76,5 mm. Le couvercle est à commander séparément.


Des longueurs spéciales jusqu'à 3000 mm de couvercles et de parties inférieures de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillages peintes sont recouvertes d'un film de protection.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles non
Coloris blanc pur; RAL 9010
Couvercle compris dans la livraison non
Dimension 70x130x2000
Empreinte CO₂ (GWP) du berceau à la porte 0,1822 kg CO₂e / 1 Mètre
Feuillard de protection oui
Forme de construction rectangulaire oui
Hauteur 70 mm
Indice de protection IP30
Indice de protection code IK IK10
Largeur 130 mm
Largeur de la partie supérieure 76,5 mm
Longueur 2000 mm
Matériau acier
Modèle paroi arrière (face intérieure) avec loquets de verrouillage
Nombre de parties supérieures 1
nombre de séparateurs enfichables 1
Perforation au fond avec fond perforé
Perforation de montage dans le fond oui
Plage de températures d’utilisation max. 60 °C
Plage de températures d’utilisation min. -25 °C
Raccord de goulotte non
Sans halogène oui
Section utile 7480 mm²
Symétrique non
Traitement antibactérien non
Type de montage de la couvercle à l'intérieur
Tous les types

Tous les types

Type Longueur Réf. Quantité Plus petite unité de vente
GS-A70130RW 2000 mm 6277400
12 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord, largeur de goulotte 70 mm Raccord, largeur de goulotte 70 mm GS-KUP70 6277290
1 Emb.
Boîtier d'appareillage, simple Boîtier d'appareillage, simple 71GD6 6288610
5 Pièce
Boîtier d'appareillage, 71GD7-2, double Boîtier d'appareillage, 71GD7-2, double 71GD7-2 6288608
2 Pièce
Couvercle de goulotte en tôle d'acier Couvercle de goulotte en tôle d'acier GS-OTRW 6279850
2 m
Pince de fixation RKV3V Pince de fixation RKV3V RKV3V 6288700
20 Pièce
Couvercle de couvre-joint, hauteur de goulotte 70 mm Couvercle de couvre-joint, hauteur de goulotte 70 mm G-SVS70130RW 6279764
1 Pièce
Embout, largeur de goulotte 70 mm Embout, largeur de goulotte 70 mm GS-E70130RW 6277270
1 Pièce
Séparateur en tôle d'acier, hauteur de goulotte 70 mm Séparateur en tôle d'acier, hauteur de goulotte 70 mm GS-TW70 6277090
2 m
Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm GS-OTARW 6279870
1 Pièce
Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm GS-OTFRW 6279860
1 Pièce
Clip raidisseur de goulotte Clip raidisseur de goulotte KL80A 6288640
20 Pièce
Équerre de raccordement de mise à la terre Équerre de raccordement de mise à la terre 8AWR 6288704
10 Pièce
Unité de prises AR45, double Unité de prises AR45, double SDE-RW D0RW2 6119407
2 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE GS-A70130RW / 6277400 , 0.17MB , pdf
Télécharger
Déclaration de conformité du Royaume-Uni GS-A70130RW / 6277400 , 0.14MB , pdf

Aucun texte d'appel d'offres n'est disponible pour ce produit
