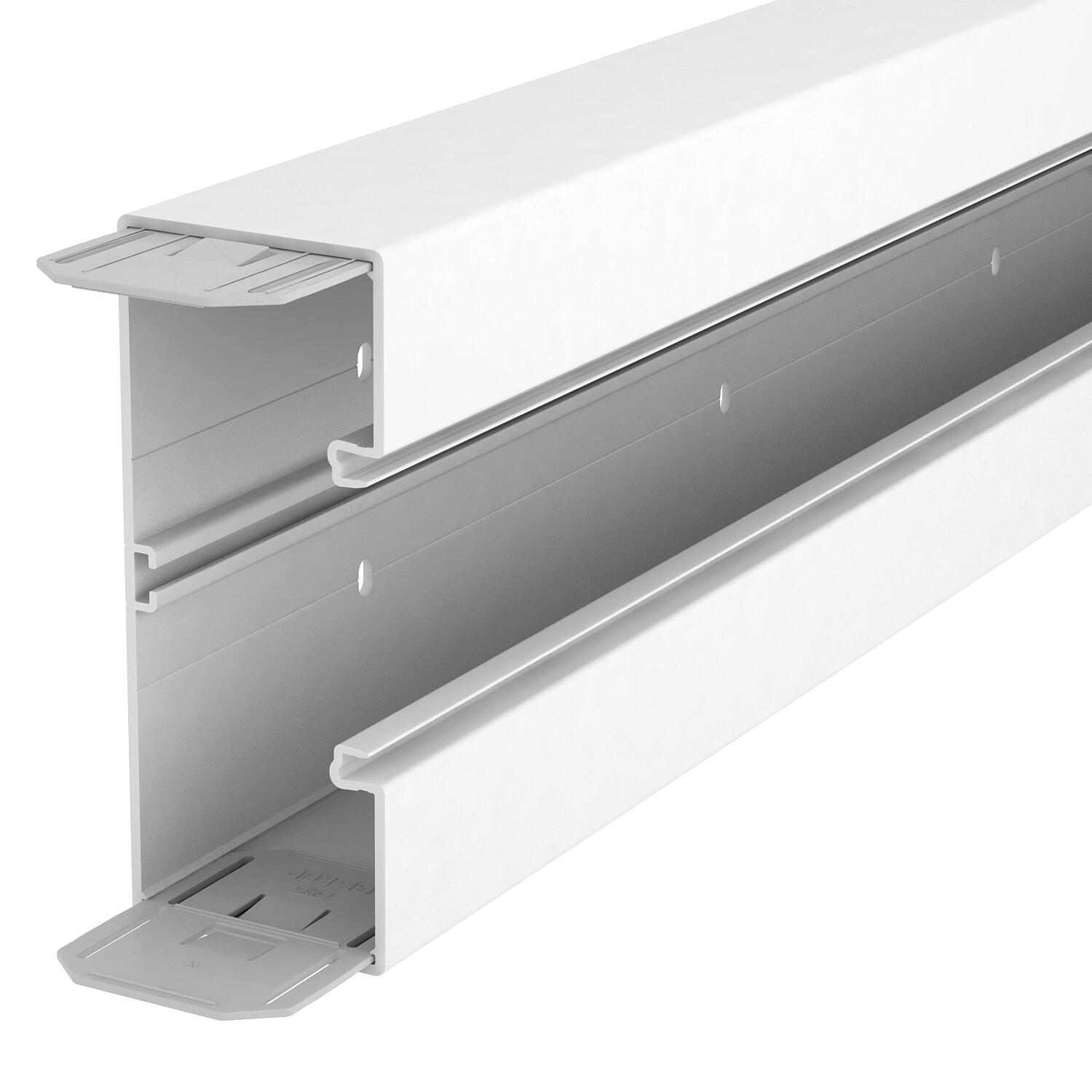

Goulotte d'appareillage, type GKH70170

Réf. 6114300 | EAN 4012196451180

6114300 / GKH-70170RW
2000 mm
blanc pur; RAL 9010
Description du produit
Description du produit
Goulotte d'appareillage GKH en PC/ABS sans halogène pour montage direct au mur ou sur des consoles murales. La fixation s'effectue par l'intermédiaire des perforations situées dans la goulotte. La goulotte d'appareillage GKH est équipée d'un profilé en C pour accueillir un séparateur en plastique. Dans les boîtiers d'appareillage de la gamme 71GD... tous les programmes d'interrupteurs, à vis ou à griffe, peuvent être installés ainsi que les appareillages type Modul 45. L'ouverture du système est de 76,5 mm. Une paire de raccords est prémontée d'un côté en fonction de la longueur de goulotte.


Le couvercle est à commander séparément.
Les couvercles doivent être commandés séparément.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Canal d'allège GEK-K, hauteur 70 mm
  • Montage mural
  • Montage sur console
  • Largeur de l'ouverture 80 mm
  • Appareillages encastrables
  • Prise de courant avec contact de terre
Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles non
Coloris blanc pur; RAL 9010
Couvercle compris dans la livraison non
Dimension 70x170x2000
Empreinte CO₂ (GWP) du berceau à la porte 8,6779 kg CO₂e / 1 Mètre
Feuillard de protection oui
Forme de construction rectangulaire oui
Hauteur 70 mm
Indice de protection IP30
Indice de protection code IK IK08
Largeur 170 mm
Largeur de la partie supérieure 76,5 mm
Longueur 2000 mm
Matériau Polycarbonate/Acrylonitrile-Butadiène-Styrène
Modèle paroi arrière (face intérieure) profilé en C continu
Nombre de parties supérieures 1
nombre de séparateurs enfichables 1
Perforation au fond avec fond perforé
Perforation de montage dans le fond oui
Plage de températures d’utilisation max. 90 °C
Plage de températures d’utilisation min. -15 °C
Raccord de goulotte oui
Sans halogène oui
Section utile 10100 mm²
Symétrique oui
Traitement antibactérien non
Type de montage de la couvercle à l'intérieur
Tous les types

Tous les types

Type Longueur Coloris Réf. Quantité Plus petite unité de vente
GKH-70170RW 2000 mm blanc pur; RAL 9010 6114300
8 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Boîtier d'appareillage, simple Boîtier d'appareillage, simple 71GD6 6288610
5 Pièce
Boîtier d'appareillage, 71GD7-2, double Boîtier d'appareillage, 71GD7-2, double 71GD7-2 6288608
2 Pièce

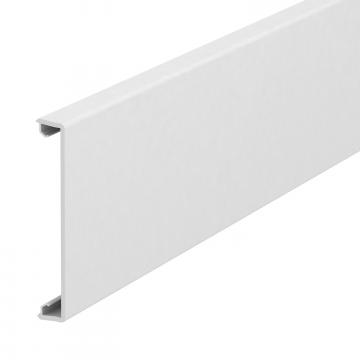

Couvercle de goulotte, lisse Couvercle de goulotte, lisse GKH-OTGRW 6114210
2 m

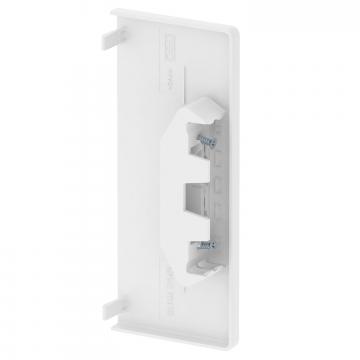

Embout de serrage Embout de serrage GKH-E70170RW 6114380
1 Pièce

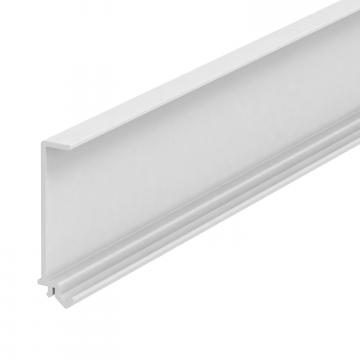

Séparateur Séparateur GKH-TW70 6114290
2 m

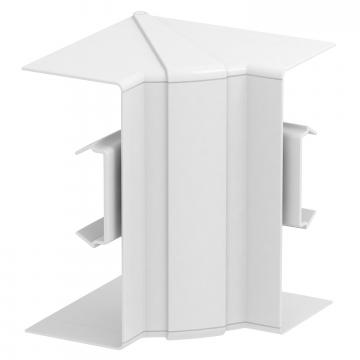

Angle intérieur, variable Angle intérieur, variable GK-IH70170RW 6274640
1 Pièce

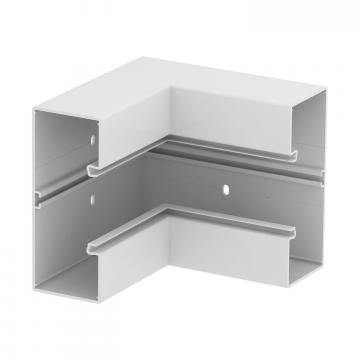

Angle interne Angle interne GKH-I70170RW 6114360
1 Pièce

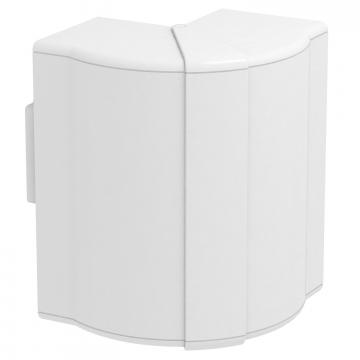

Angle extérieur, variable Angle extérieur, variable GK-AH70170RW 6274610
1 Pièce

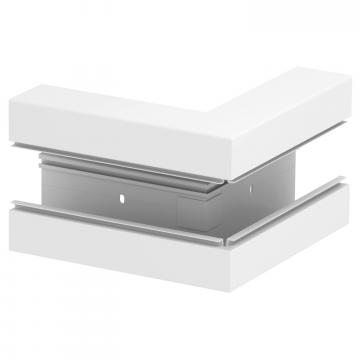

Angle extérieur Angle extérieur GKH-A70170RW 6114320
1 Pièce

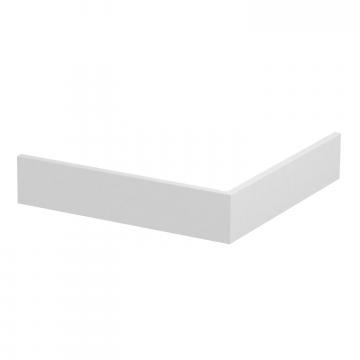

Couvercle pour angle extérieur, lisse Couvercle pour angle extérieur, lisse GKH-OTGARW 6114230
1 Pièce

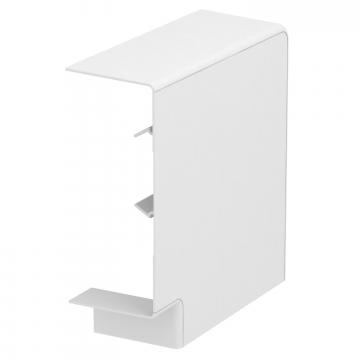

Angle plat Angle plat GK-FH70170RW 6274620
1 Pièce

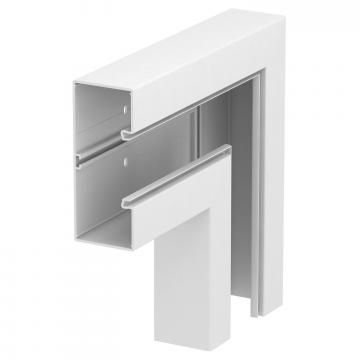

Angle plat Angle plat GKH-F70170RW 6114340
1 Pièce

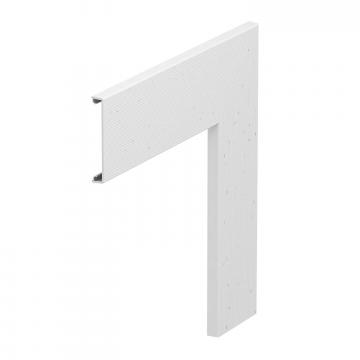

Couvercle pour angle plat, lisse Couvercle pour angle plat, lisse GKH-OTGFRW 6114250
1 Pièce

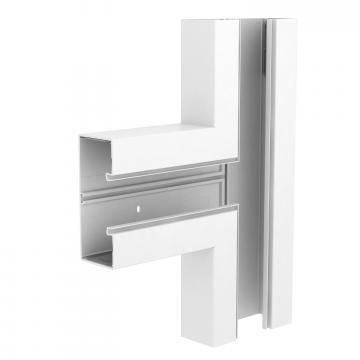

Té de dérivation Té de dérivation GKH-T70170RW 6114370
1 Pièce
Clip raidisseur de goulotte Clip raidisseur de goulotte KL80A 6288640
20 Pièce
Unité de prises AR45, double Unité de prises AR45, double SDE-RW D0RW2 6119407
2 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE GKH-70170RW / 6114300 , 0.17MB , pdf
Télécharger
Déclaration de conformité du Royaume-Uni GKH-70170RW / 6114300 , 0.14MB , pdf

Aucun texte d'appel d'offres n'est disponible pour ce produit
