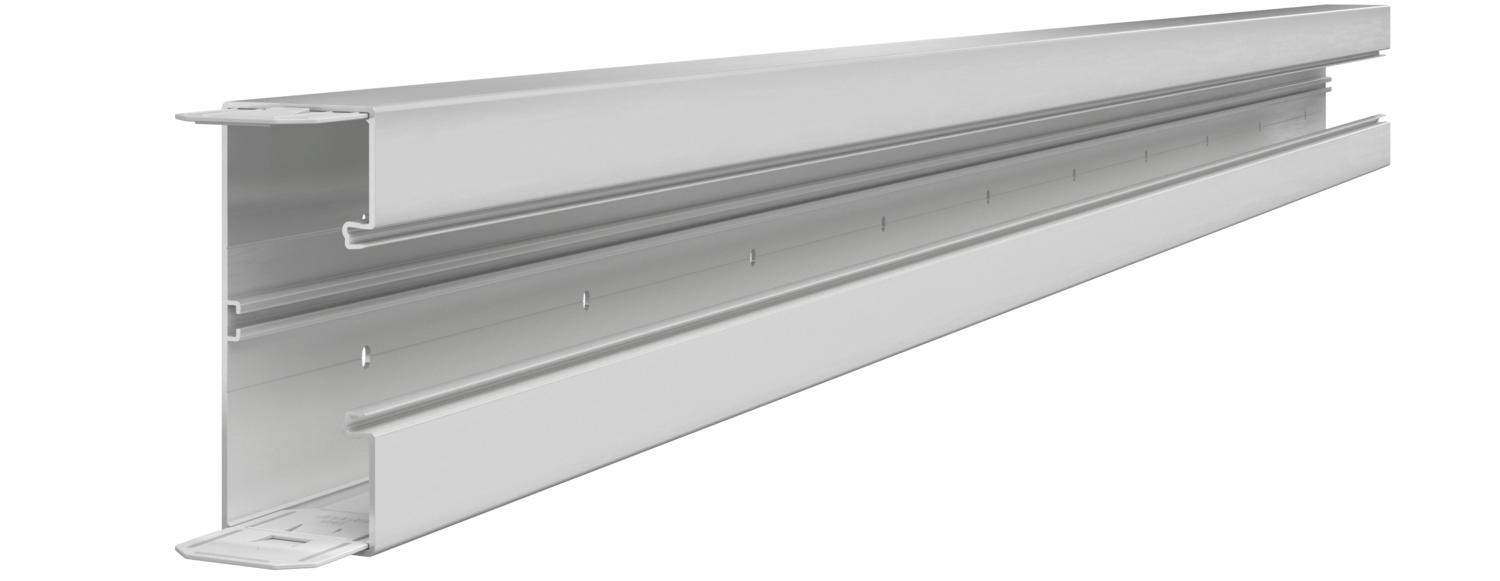

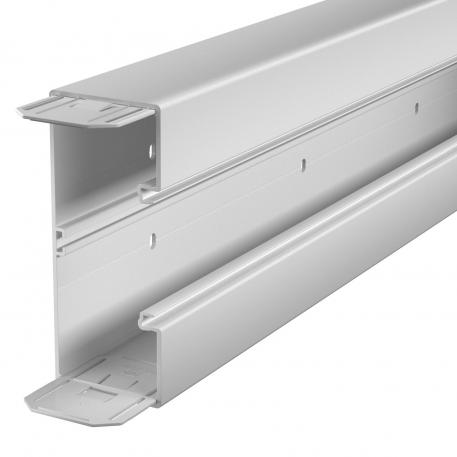

Goulotte d'appareillage, type GK70170

Réf. 6274702 | EAN 4012195657064

2000 mm
Description du produit
Description du produit
Canal d'allège GK en chlorure de polyvinyle sans plomb idéale pour un montage direct au mur ou sur des consoles murales. La fixation s'effectue par l'intermédiaire des perforations situées dans la goulotte. Le canal d'allège GK est équipée d'un profilé en C dans la partie inférieure pour accueillir un séparateur en plastique. Dans les boîtiers d'appareillage de la gamme 71GD... tous les programmes d'interrupteurs, à vis ou à griffe, peuvent être installés ainsi que les appareillages type Modul 45. L'ouverture du système est de 76,5 mm. Une paire de raccords est prémontée d'un côté en fonction de la longueur de goulotte. Le couvercle est à commander séparément.
Le couvercle est à commander séparément.
Commander les couvercles séparément.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Canal d'allège GEK-K, hauteur 70 mm
  • Montage mural
  • Montage sur console
  • Largeur de l'ouverture 80 mm
  • Appareillages encastrables
  • Prise de courant avec contact de terre
Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles non
Coloris gris clair ; RAL 7035
Couvercle compris dans la livraison non
Dimension 70x170x2000
Empreinte CO₂ (GWP) du berceau à la porte 2,9675 kg CO₂e / 1 Mètre
Feuillard de protection oui
Forme de construction rectangulaire oui
Hauteur 70 mm
Indice de protection IP30
Indice de protection code IK IK08
Largeur 170 mm
Largeur de la partie supérieure 76,5 mm
Longueur 2000 mm
Matériau chlorure de polyvinyle
Modèle paroi arrière (face intérieure) profilé en C continu
Nombre de parties supérieures 1
nombre de séparateurs enfichables 1
Perforation au fond avec fond perforé
Perforation de montage dans le fond oui
Plage de températures d’utilisation max. 60 °C
Plage de températures d’utilisation min. -15 °C
Raccord de goulotte oui
Sans halogène non
Section utile 10100 mm²
Symétrique oui
Traitement antibactérien non
Type de montage de la couvercle à l'intérieur
Tous les types

Tous les types

Type Longueur Coloris Réf. Quantité Plus petite unité de vente
GK-70170RW 2000 mm blanc pur; RAL 9010 6274700
8 m
GK-70170LGR 2000 mm gris clair ; RAL 7035 6274702
8 m
GK-70170GR 2000 mm gris pierre RAL 7030 6274706
8 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Boîtier d'appareillage, simple Boîtier d'appareillage, simple 71GD6 6288610
5 Pièce
Boîtier d'appareillage, 71GD7-2, double Boîtier d'appareillage, 71GD7-2, double 71GD7-2 6288608
2 Pièce
Couvercle de goulotte en matière plastique, lisse Couvercle de goulotte en matière plastique, lisse GK-OTGLGR 6278682
2 m

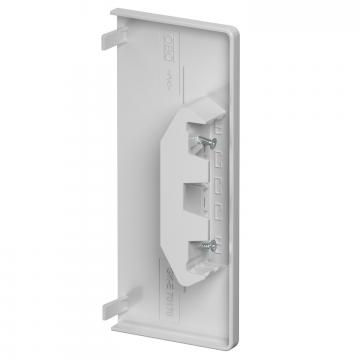

Embout de serrage Embout de serrage GK-E70170LGR 6274772
1 Pièce
Séparateur Séparateur GK-TW70 6274900
2 m

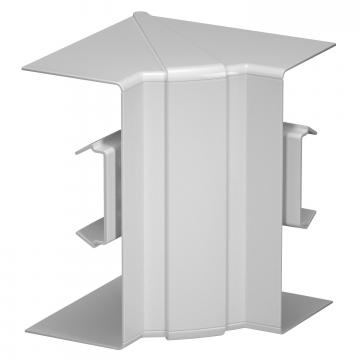

Angle intérieur, variable Angle intérieur, variable GK-IH70170LGR 6274642
1 Pièce

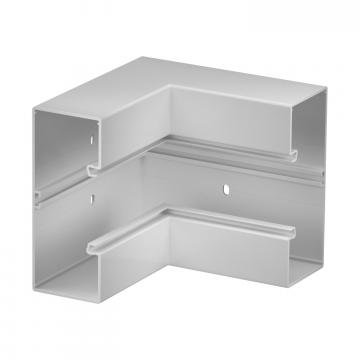

Angle interne Angle interne GK-I70170LGR 6274742
1 Pièce
Angle extérieur, variable Angle extérieur, variable GK-AH70170LGR 6274612
1 Pièce
Angle extérieur Angle extérieur GK-A70170LGR 6274712
1 Pièce
Couvercle pour angle extérieur en matière plastique, lisse Couvercle pour angle extérieur en matière plastique, lisse GK-OTGALGR 6274792
1 Pièce

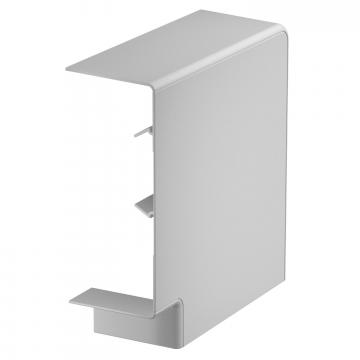

Angle plat Angle plat GK-FH70170LGR 6274622
1 Pièce

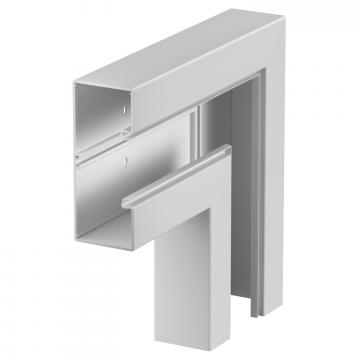

Angle plat Angle plat GK-F70170LGR 6274722
1 Pièce
Couvercle pour angle plat en matière plastique, lisse Couvercle pour angle plat en matière plastique, lisse GK-OTGFLGR 6274492
1 Pièce

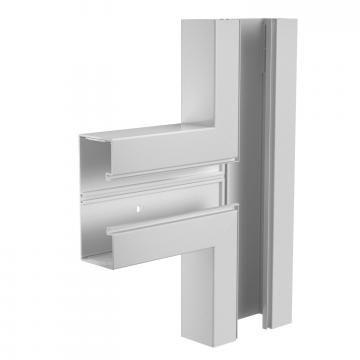

Té de dérivation Té de dérivation GK-T70170LGR 6274762
1 Pièce
Clip raidisseur de goulotte Clip raidisseur de goulotte KL80A 6288640
20 Pièce
Unité de prises AR45, double Unité de prises AR45, double SDE-RW D0RW2 6119407
2 Pièce
