Goulotte d'appareillage, type GK70130

Réf. 6274504 | EAN 4012197372118

2000 mm
Description du produit
Description du produit
Canal d'allège GK en chlorure de polyvinyle sans plomb idéale pour un montage direct au mur ou sur des consoles murales. La fixation s'effectue par l'intermédiaire des perforations situées dans la goulotte. Le canal d'allège GK est équipée d'un profilé en C dans la partie inférieure pour accueillir un séparateur en plastique. Dans les boîtiers d'appareillage de la gamme 71GD... tous les programmes d'interrupteurs, à vis ou à griffe, peuvent être installés ainsi que les appareillages type Modul 45. L'ouverture du système est de 76,5 mm. Une paire de raccords est prémontée d'un côté en fonction de la longueur de goulotte. Le couvercle est à commander séparément.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Canal d'allège GEK-K, hauteur 70 mm
  • Montage mural
  • Montage sur console
  • Largeur de l'ouverture 80 mm
  • Appareillages encastrables
  • Prise de courant avec contact de terre
Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles non
Coloris noir profond RAL 9005
Couvercle compris dans la livraison non
Dimension 2000x130x70
Feuillard de protection oui
Forme de construction rectangulaire oui
Hauteur 70 mm
Largeur 130 mm
Largeur de la partie supérieure 76,5 mm
Longueur 2000 mm
Matériau chlorure de polyvinyle
Modèle paroi arrière (face intérieure) profilé en C continu
Nombre de parties supérieures 1
nombre de séparateurs enfichables 1
Perforation au fond avec fond perforé
Perforation de montage dans le fond oui
Plage de températures d’utilisation max. 60 °C
Plage de températures d’utilisation min. -5 °C
Raccord de goulotte oui
Sans halogène non
Section utile 7600 mm²
Symétrique oui
Type de montage de la couvercle à l'intérieur
Tous les types

Tous les types

Type Longueur Coloris Réf. Quantité Plus petite unité de vente
GK-70130RW 2000 mm blanc pur; RAL 9010 6274500
8 m
GK-70130CW 2000 mm blanc crème ; RAL 9001 6274501
8 m
GK-70130LGR 2000 mm gris clair ; RAL 7035 6274502
8 m
GK-70130SW 2000 mm noir profond RAL 9005 6274504
2 m
GK-70130GR 2000 mm gris pierre RAL 7030 6274506
8 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Boîtier d'appareillage, simple Boîtier d'appareillage, simple 71GD6 6288610
5 Pièce
Boîtier d'appareillage, 71GD7-2, double Boîtier d'appareillage, 71GD7-2, double 71GD7-2 6288608
2 Pièce

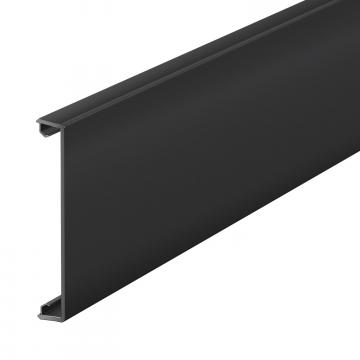

Couvercle de goulotte en matière plastique, lisse Couvercle de goulotte en matière plastique, lisse GK-OTGSW 6278684
2 m

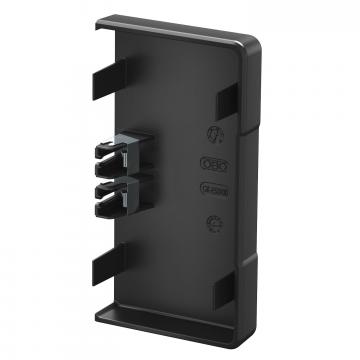

Embout de serrage Embout de serrage GK-E70130SW 6274573
1 Pièce
Séparateur Séparateur GK-TW70 6274900
2 m

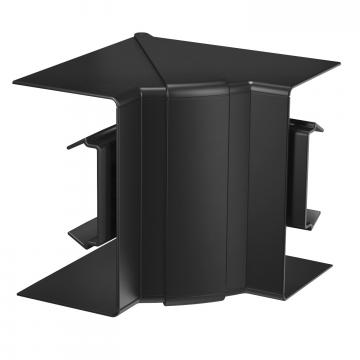

Angle intérieur, variable Angle intérieur, variable GK-IH70130SW 6274443
1 Pièce

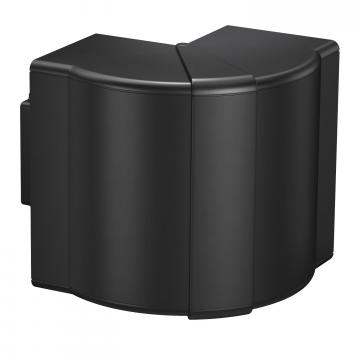

Angle extérieur, variable Angle extérieur, variable GK-AH70130SW 6274413
1 Pièce

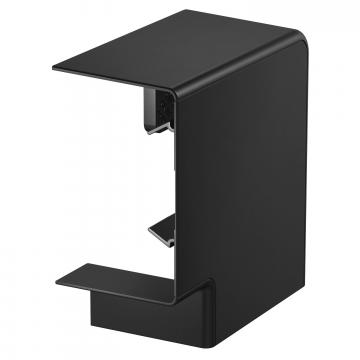

Angle plat Angle plat GK-FH70130SW 6274423
1 Pièce
Clip raidisseur de goulotte Clip raidisseur de goulotte KL80A 6288640
20 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE GK-70130SW / 6274504 , 0.18MB , pdf
Télécharger
Déclaration de conformité du Royaume-Uni GK-70130SW / 6274504 , 0.14MB , pdf

Aucun texte d'appel d'offres n'est disponible pour ce produit
