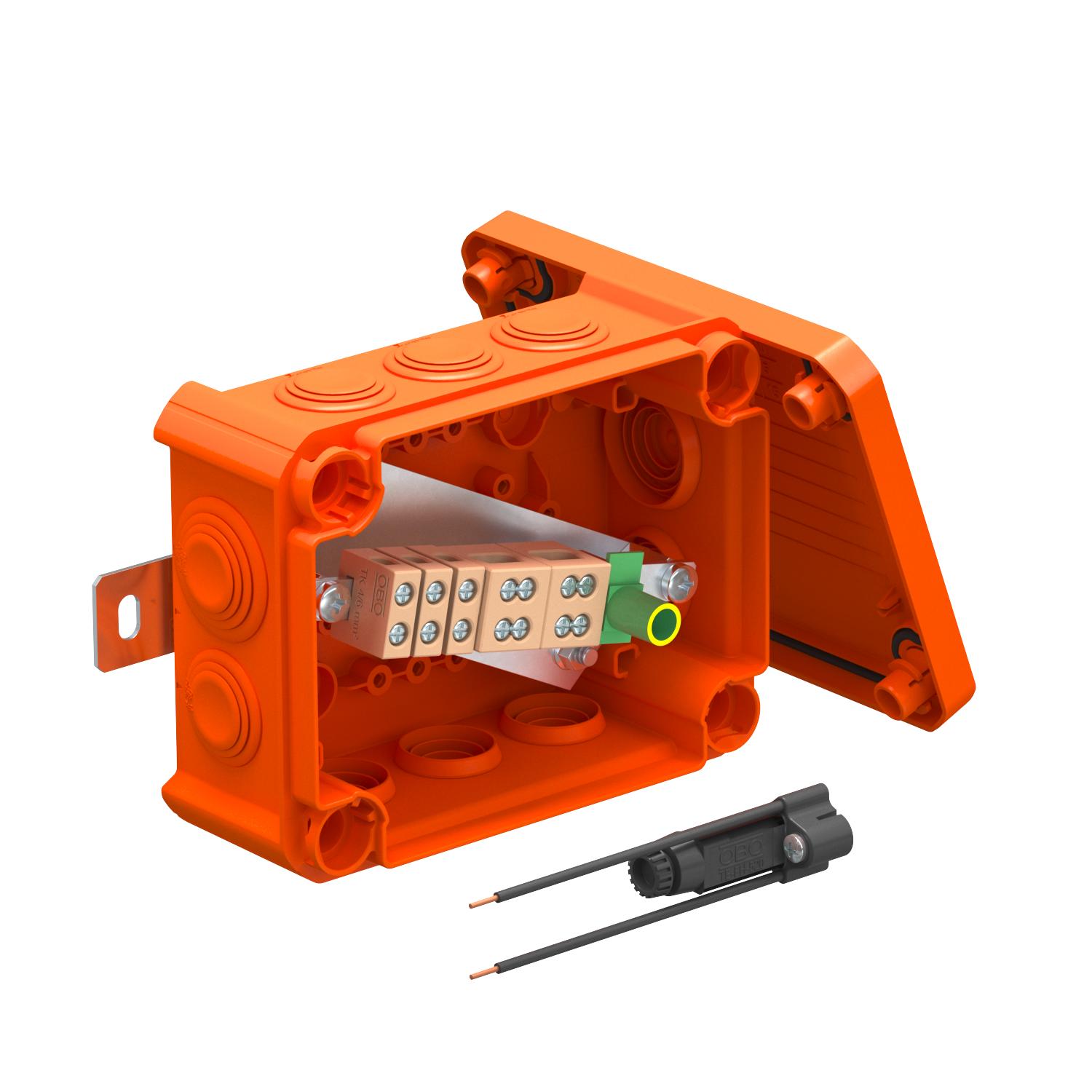

FireBox T100ED with external fastening and fuse holder
Réf. 7205752 | EAN 4012196812288
- Description du produit
-
Description du produitBoîtier de dérivation avec un porte-fusible et des embouts à gradins souples. Espace de câblage suffisant grâce à une unité de raccordement disposée en diagonal avec bornes céramiques entièrement prémontées et résistant à des températures élevées. Borne de mise à la terre identifiée vert/jaune. Fixation à des pattes extérieures accessibles. Homologation pour installations de câbles avec sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 dans les classes E30, E60 et E90.
Avec 2 vis d'ancrage MMSplus P 6x35.
-
- Caractéristiques techniques
-
Caractéristiques techniques

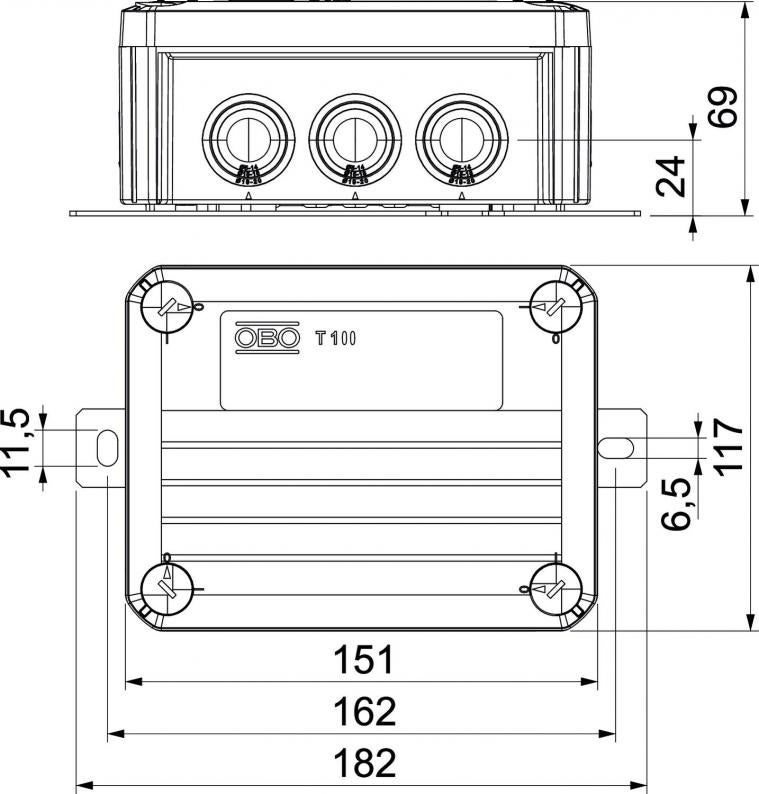

avec blindage non Avec couvercle oui Borne de protection 1 Borne individuelle 3 Coloris orangé pastel ; RAL 2003 Cote B 116 mm Cote L 150 mm Cote L1 162 mm Cote L2 182 mm Couvercle non transparent Dimension 150x116x67 Dimension H 67 mm Dimension intérieure 136x102x57 mm Doubles bornes 2 Empreinte CO₂ (GWP) du berceau à la porte 2,1902 kg CO₂e / 1 Pièce Entrée par le fond non Entrées 8 x M25
2 x M32
Équipement Borne Fixation du couvercle vissé forme rectangulaire Hauteur 67 mm Indice de protection IP66 Juxtaposable non Largeur 116 mm Longueur 150 mm Maintien en fonction E 90 Matériau polypropylène Modèle testé antidéflagrant non nombre d'entrées 10 Nombre de bornes 6 Plombable non Pour poussières explosibles sans Pour zone explosible sans Pour zone explosive sans Résistant aux chocs non Résistant aux intempéries non Sans halogène oui Section nominale min. 6 mm² Tension d'isolation de mesure Ui 690 V Tension nominale 660 V Type du passage sur le boîtier Membrane étagée sectionnable - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Porte-fusible pour FireBox série T
TE-FH 520 7205570 1 Pièce

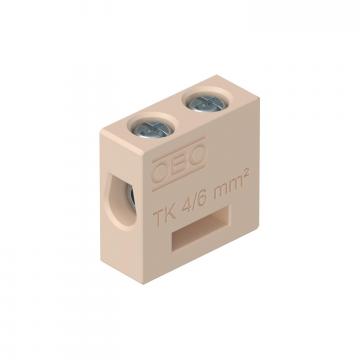

Borne en céramique, simple
TK 06 7205702 5 Pièce
Borne en céramique, double
TK 06-2 7205703 5 Pièce
Embout à tétine pour FireBox série T
EDK 25 OR 7205675 10 Pièce

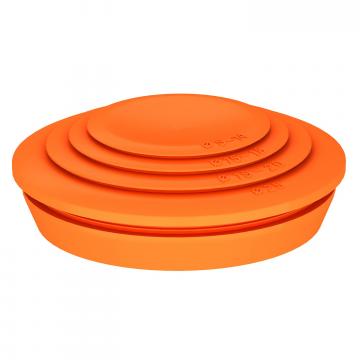

Embout à tétine pour FireBox série T
EDK 32 OR 7205677 10 Pièce
Plaque d'identification pour installation de câbles
KS-E DE 7205423 10 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Plaque de montage pour FireBox série T
MP-T6-F 7205790 1 Pièce

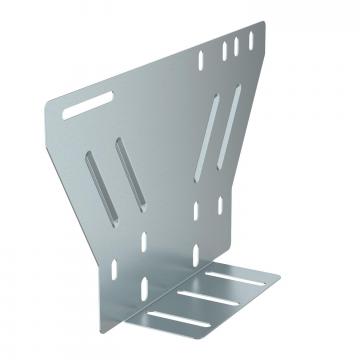

Plaque de montage pour FireBox série T
MP-T6-B 7205792 1 Pièce - Téléchargements
-
