Élément de goulotte pour GES9, hauteur 60-110 mm 2400 | 400 | 60 | 110 | 3

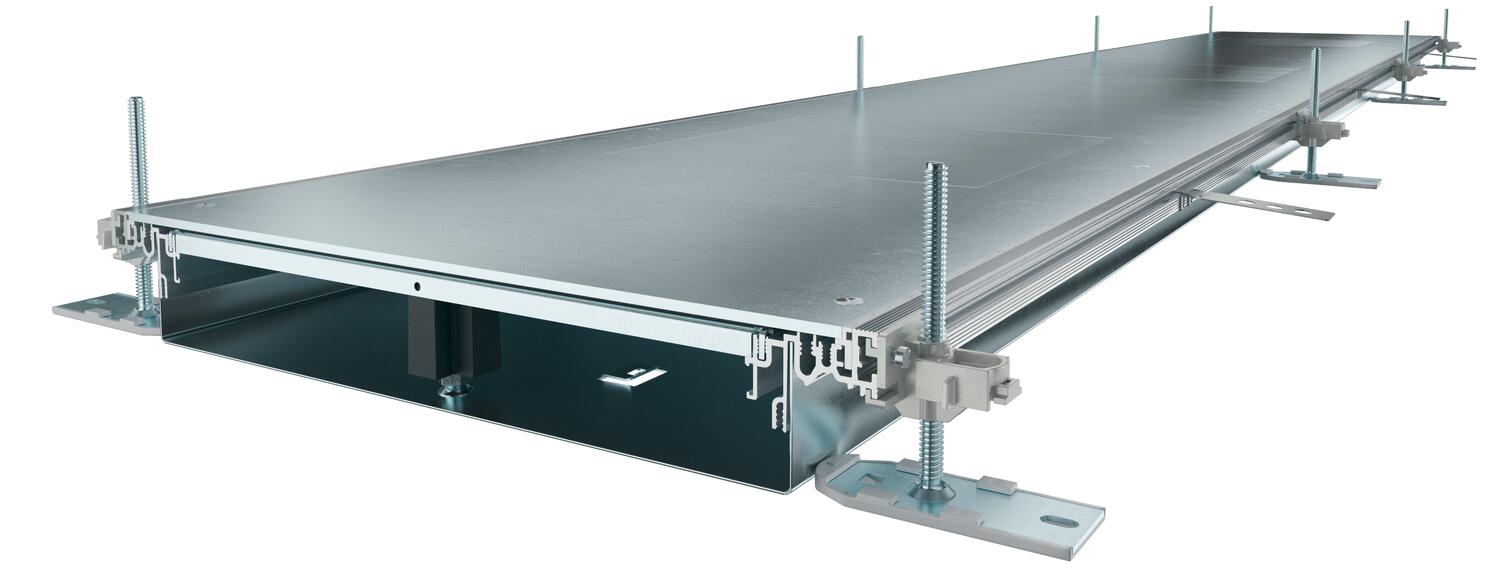

Élément de goulotte pour GES9, hauteur 60-110 mm

Réf. 7424720 | EAN 4012195244868

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur de goulotte min.	60 mm

Hauteur de goulotte max.	110 mm

Couvercles

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Unité de conduit prête à monter avec 3 ou 6 couvercles pour unité d'appareillage pour l'installation de câbles et le montage d'unités d'appareillage de taille nominale 9, composée d'un socle de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit avec ouverture de montage obturée. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 chevilles à expansion pour béton et 3 embouts d'étanchéité de couvercle pour largeur nominale de conduit 300 ou 3 supports de contact de couvercle pour largeur nominale de goulotte 400 et 6 supports de contact de couvercle pour largeurs nominales de conduit 500 et 600 sont fournis. À la livraison, les couvercles de goulotte sont vissés.

Caractéristiques techniques

Caractéristiques techniques

Avec compensation de potentiel	non
Avec ouverture de raccordement	oui
Avec porte-à-faux	oui
Avec séparateur	non
Compatible avec les joints de dilatation	non
couvercle amovible	oui
Couvercle Ouverture de montage	oui
Couvercles	3
Découplable	oui
Dimension	2400x400x60
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO₂ (GWP) du berceau à la porte	81,5056 kg CO₂e / 1 Mètre
Épaisseur du matériau Couvercle	4
Fixation de séparateur	enficher
Fixation du couvercle encliquetable	non
hauteur de chape minimum	60

Hauteur de goulotte max.	110 mm
Hauteur de goulotte min.	60 mm
Largeur	400 mm
Longueur	2400 mm
Matériau	acier
Nombre d'unités de montage prévues	3
nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Ouverture de montage	pour boîtier d'appareillage
Ouverture de montage	carré
ouverture de montage pour réservoir en saillie	non
Plage de réglage max.	110 mm
Plage de réglage min.	60 mm
possibilité d'installation du joint	oui
Surface	galvanisé sendzimir
tôle de fond	oui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur de goulotte min.	Hauteur de goulotte max.	Couvercles	Réf.	Quantité	Plus petite unité de vente
OKA-W4006050D9	2400 mm	400 mm	60 mm	110 mm	3	7424720	m	2,4 m
OKA-W5006050D9	2400 mm	500 mm	60 mm	110 mm	6	7424722	m	2,4 m
OKA-W6006050D9	2400 mm	600 mm	60 mm	110 mm	6	7424724	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Kit pour dérivation de conduit vers la gauche, hauteur 40-150 mm	OKA-G40040150FBL	7423954	Pièce	1 Pièce
Kit pour dérivation de conduit vers la droite, hauteur 40-150 mm	OKA-G40040150FBR	7423974	Pièce	1 Pièce
Embout de goulotte, hauteur 40-150 mm	OKA-G40040150ES	7424284	Pièce	1 Pièce
Kit pour dérivation de conduit en T et en croix	OKA FB2 TX	7424821	Pièce	1 Pièce
Équerre de raccordement de mise à la terre	8AWR	6288704	Pièce	10 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur	OKA2 TW 100	7401960	m	2,4 m
Séparateur	OKA2 TW 40	7401988	m	2,4 m
Séparateur	OKA2 TW 50	7401992	m	2,4 m
Séparateur	OKA2 TW 60	7401996	m	2,4 m
Séparateur	OKA2 TW 70	7402000	m	2,4 m
Séparateur	OKA2 TW 80	7402004	m	2,4 m
Séparateur	OKA2 TW 90	7402008	m	2,4 m
