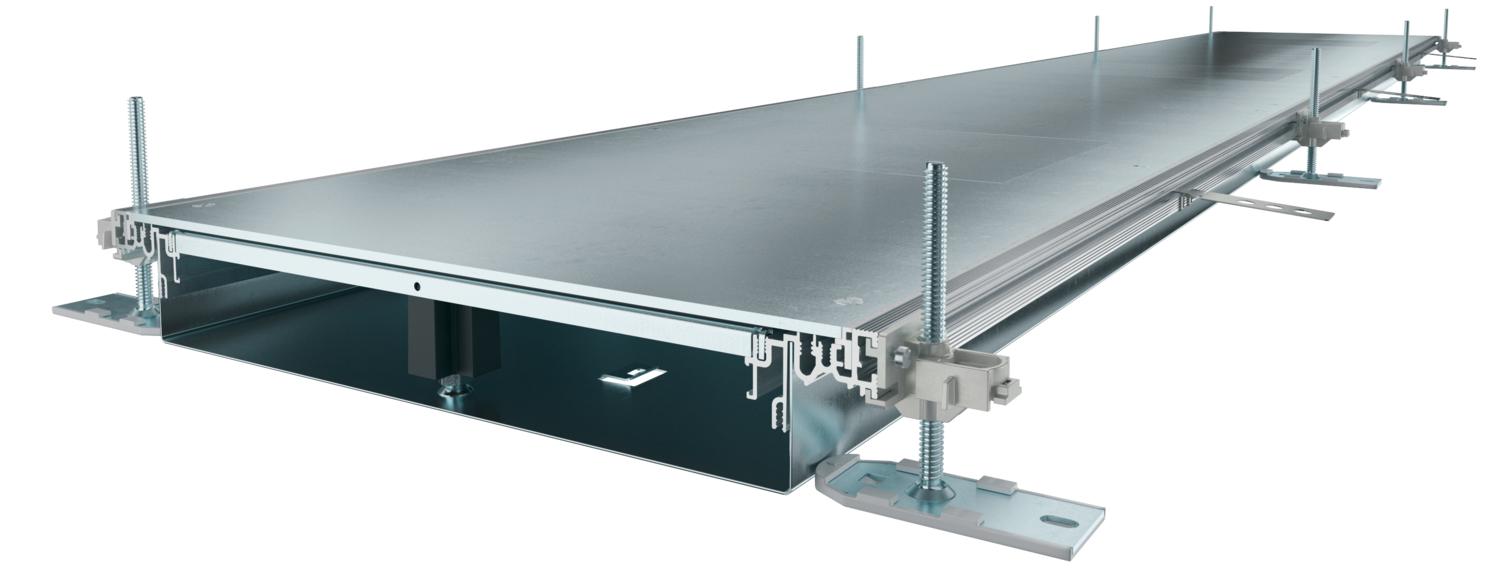

Élément de goulotte pour GES6, hauteur 60-110 mm

Réf. 7424662 | EAN 4012195244752

7424662 / OKA-W4006050D6
2400 mm
400 mm
60 mm
110 mm
3
Description du produit
Description du produit
Unité de conduit de sol affleurant prête à monter avec 3 ou 6 couvercles d'appareillages pour l'installation de câbles et le montage d'unités d'appareillage de taille nominale 6, composée d'un élément inférieure de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit avec ouverture de montage obturée. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 chevilles à expansion pour béton et 3 embouts d'étanchéité de couvercle pour largeur nominale de conduit 300 ou 3 supports de contact de couvercle pour largeur nominale de goulotte 400 et 6 supports de contact de couvercle pour largeurs nominales de conduit 500 et 600 sont fournis. À la livraison, les couvercles de goulotte sont vissés.

  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Avec compensation de potentiel non
Avec ouverture de raccordement oui
Avec porte-à-faux oui
Avec séparateur non
Compatible avec les joints de dilatation non
couvercle amovible oui
Couvercle Ouverture de montage oui
Couvercles 3
Découplable non
Dimension 2400x400x60
Dimension nominale pour boîtier d'appareillages 6
Épaisseur du matériau Couvercle 4
Fixation de séparateur enficher
Fixation du couvercle encliquetable non
hauteur de chape minimum 60
Hauteur de goulotte max. 110 mm
Hauteur de goulotte min. 60 mm
Largeur 400 mm
Longueur 2400 mm
Matériau acier
Nombre d'unités de montage prévues 3
nombre de séparateurs enfichables 2
Nombre de voies 3 St.
Ouverture de montage carré
Ouverture de montage pour boîtier d'appareillage
ouverture de montage pour réservoir en saillie non
Plage de réglage max. 110 mm
Plage de réglage min. 60 mm
possibilité d'installation du joint oui
Surface galvanisé sendzimir
tôle de fond oui
Tous les types

Tous les types

Type Longueur Largeur Hauteur de goulotte min. Hauteur de goulotte max. Couvercles Réf. Quantité Plus petite unité de vente
OKA-W4006050D6 2400 mm 400 mm 60 mm 110 mm 3 7424662
2,4 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Kit pour dérivation de conduit vers la gauche, hauteur 40-150 mm Kit pour dérivation de conduit vers la gauche, hauteur 40-150 mm OKA-G40040150FBL 7423954
1 Pièce
Kit pour dérivation de conduit vers la droite, hauteur 40-150 mm Kit pour dérivation de conduit vers la droite, hauteur 40-150 mm OKA-G40040150FBR 7423974
1 Pièce
Embout de goulotte, hauteur 40-150 mm Embout de goulotte, hauteur 40-150 mm OKA-G40040150ES 7424284
1 Pièce
Kit pour dérivation de conduit en T et en croix Kit pour dérivation de conduit en T et en croix OKA FB2 TX 7424821
1 Pièce
Équerre de raccordement de mise à la terre Équerre de raccordement de mise à la terre 8AWR 6288704
10 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Séparateur Séparateur OKA2 TW 100 7401960
2,4 m
Séparateur Séparateur OKA2 TW 40 7401988
2,4 m
Séparateur Séparateur OKA2 TW 50 7401992
2,4 m
Séparateur Séparateur OKA2 TW 60 7401996
2,4 m
Séparateur Séparateur OKA2 TW 70 7402000
2,4 m
Séparateur Séparateur OKA2 TW 80 7402004
2,4 m
Séparateur Séparateur OKA2 TW 90 7402008
2,4 m
