Élément de goulotte pour GES6, hauteur 100-150 mm 2400 | 400 | 100 | 150 | 3

Élément de goulotte pour GES6, hauteur 100-150 mm

Réf. 7424682 | EAN 4012195244783

Réf. / Type	7424682 / OKA-W40010050D6

Longueur	2400 mm

Largeur	400 mm

Hauteur de goulotte min.	100 mm

Hauteur de goulotte max.	150 mm

Couvercles	3

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

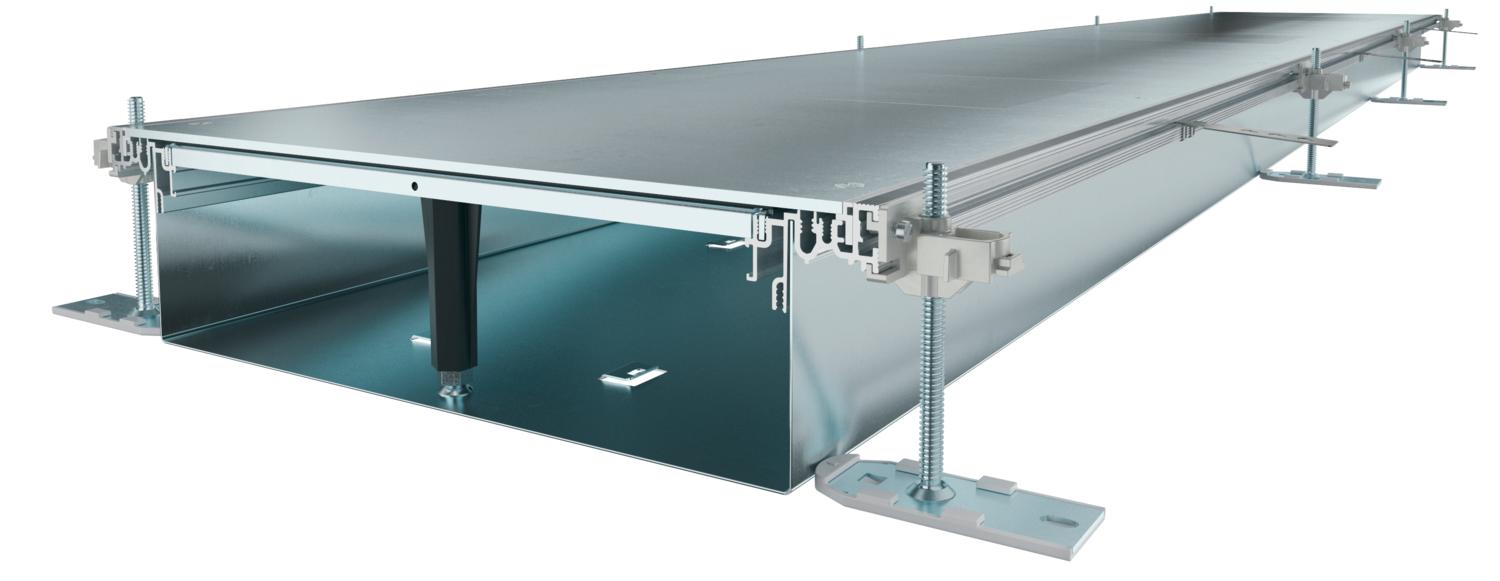

Unité de conduit de sol affleurant prête à monter avec 3 ou 6 couvercles d'appareillages pour l'installation de câbles et le montage d'unités d'appareillage de taille nominale 6, composée d'un élément inférieure de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit avec ouverture de montage obturée. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 chevilles à expansion pour béton et 3 embouts d'étanchéité de couvercle pour largeur nominale de conduit 300 ou 3 supports de contact de couvercle pour largeur nominale de goulotte 400 et 6 supports de contact de couvercle pour largeurs nominales de conduit 500 et 600 sont fournis. À la livraison, les couvercles de goulotte sont vissés.

Caractéristiques techniques

Caractéristiques techniques

Avec compensation de potentiel	non
Avec ouverture de raccordement	oui
Avec porte-à-faux	oui
Avec séparateur	non
Compatible avec les joints de dilatation	non
couvercle amovible	oui
Couvercle Ouverture de montage	oui
Couvercles	3
Découplable	non
Dimension	2400x400x100
Dimension nominale pour boîtier d'appareillages	6
Épaisseur du matériau Couvercle	4
Fixation de séparateur	enficher
Fixation du couvercle encliquetable	non
hauteur de chape minimum	100

Hauteur de goulotte max.	150 mm
Hauteur de goulotte min.	100 mm
Matériau	acier
Nombre d'unités de montage prévues	3
nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Ouverture de montage	pour boîtier d'appareillage
Ouverture de montage	carré
ouverture de montage pour réservoir en saillie	non
Plage de réglage max.	150 mm
Plage de réglage min.	100 mm
possibilité d'installation du joint	oui
Surface	galvanisé sendzimir
tôle de fond	oui

Dimensions

Largeur	400 mm

Longueur	2400 mm

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur de goulotte min.	Hauteur de goulotte max.	Couvercles	Réf.	Quantité	Plus petite unité de vente
OKA-W40010050D6	2400 mm	400 mm	100 mm	150 mm	3	7424682	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Kit pour dérivation de conduit vers la gauche, hauteur 40-240 mm	OKA-G40040240FBL	7423964	Pièce	1 Pièce
Kit pour dérivation de conduit vers la droite, hauteur 40-240 mm	OKA-G40040240FBR	7423984	Pièce	1 Pièce
Fermeture de conduit, hauteur 40-240 mm	OKA-G40040240ES	7424304	Pièce	1 Pièce
Kit pour dérivation de conduit en T et en croix	OKA FB2 TX	7424821	Pièce	1 Pièce
Équerre de raccordement de mise à la terre	8AWR	6288704	Pièce	10 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur	OKA2 TW 100	7401960	m	2,4 m
Séparateur	OKA2 TW 40	7401988	m	2,4 m
Séparateur	OKA2 TW 50	7401992	m	2,4 m
Séparateur	OKA2 TW 60	7401996	m	2,4 m
Séparateur	OKA2 TW 70	7402000	m	2,4 m
Séparateur	OKA2 TW 80	7402004	m	2,4 m
Séparateur	OKA2 TW 90	7402008	m	2,4 m
