Élément de coulotte, plein, hauteur 40-70 mm 2400 | 200 | 40 | 70 | 3

Élément de coulotte, plein, hauteur 40-70 mm

Réf. 7424400 | EAN 4012195244127

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur de goulotte min.	40 mm

Hauteur de goulotte max.	70 mm

Couvercles	3

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

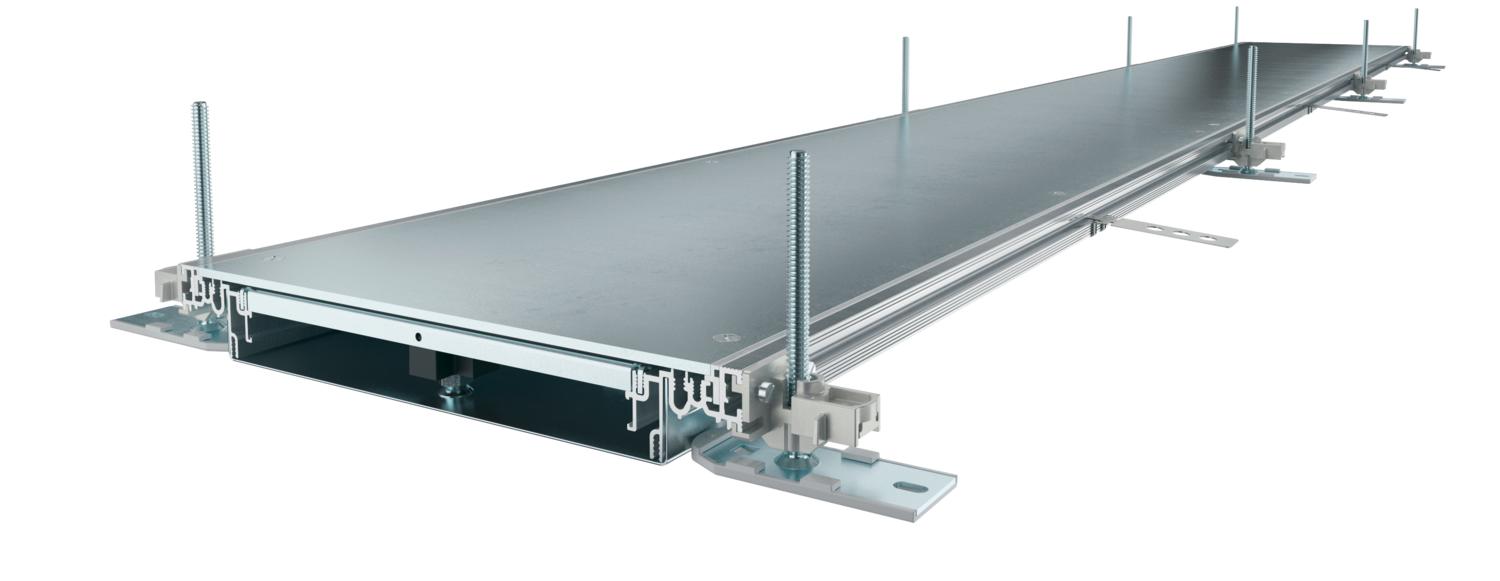

Élément de conduit prêt à monter avec 3 couvercles pleins pour l'installation de câbles, composé d'un socle de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 pattes d'ancrage pour béton et 3 garniture d'étanchéité pour couvercle (pour les largeurs de conduit 200 et 300) ou 3 supports de garniture de couvercle réglables en hauteur (pour les largeurs de conduit 400, 500 et 600) font partie des fournitures. À la livraison, les couvercles de goulotte sont vissés.

Caractéristiques techniques

Caractéristiques techniques

Avec compensation de potentiel	non
Avec ouverture de raccordement	non
Avec porte-à-faux	oui
Avec séparateur	non
Compatible avec les joints de dilatation	non
couvercle amovible	oui
Couvercle Ouverture de montage	non
Couvercles	3
Découplable	non
Dimension	2400x200x40
Épaisseur du matériau Couvercle	4
Fixation de séparateur	encliqueter
Fixation du couvercle encliquetable	non
hauteur de chape minimum	40
Hauteur de goulotte max.	70 mm

Hauteur de goulotte min.	40 mm
Largeur	200 mm
Longueur	2400 mm
Matériau	acier
Nombre d'unités de montage prévues	3
nombre de séparateurs enfichables	1
Nombre de voies	2 St.
Ouverture de montage	sans
ouverture de montage pour réservoir en saillie	non
Plage de réglage max.	70 mm
Plage de réglage min.	40 mm
possibilité d'installation du joint	oui
Section utile	2600 mm²
Surface	galvanisé sendzimir
tôle de fond	oui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur de goulotte min.	Hauteur de goulotte max.	Couvercles	Réf.	Quantité	Plus petite unité de vente
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	7424400	m	2,4 m
OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	7424402	m	2,4 m
OKA-W4004030	2400 mm	400 mm	40 mm	70 mm	3	7424404	m	2,4 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	7424406	m	2,4 m
OKA-W6004030	2400 mm	600 mm	40 mm	70 mm	3	7424408	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Kit pour dérivation de conduit vers la gauche, hauteur 40-150 mm	OKA-G20040150FBL	7423950	Pièce	1 Pièce
Kit pour dérivation de conduit vers la droite, hauteur 40-150 mm	OKA-G20040150FBR	7423970	Pièce	1 Pièce
Embout de goulotte, hauteur 40-150 mm	OKA-G20040150ES	7424280	Pièce	1 Pièce
Kit pour dérivation de conduit en T et en croix	OKA FB2 TX	7424821	Pièce	1 Pièce

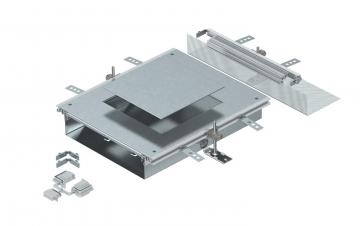

Unité d'extension pour GES9, hauteur 40-70 mm	OKA-W A 4030 9	7424884	Pièce	1 Pièce
Unité d'extension pour GES4, hauteur 60-110 mm	OKA-W A 6050 4	7424900	Pièce	1 Pièce
Unité d'extension pour GES6, hauteur 60-110 mm	OKA-W A 6050 6	7424902	Pièce	1 Pièce
Séparateur	OKA2 TW 40	7401988	m	2,4 m
Équerre de raccordement de mise à la terre	8AWR	6288704	Pièce	10 Pièce
