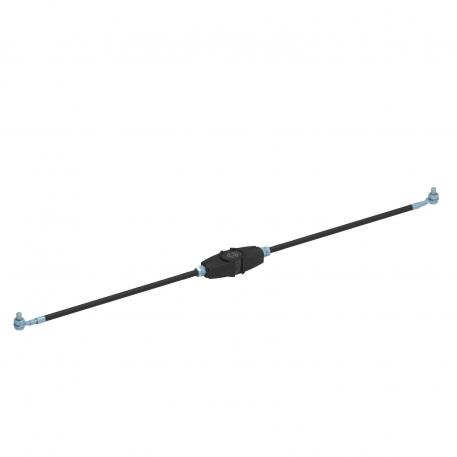

Éclateur d'isolement EX ISG H, avec 2 câbles

Réf. 5240033 | EAN 4012196522965

100 kA
100 kA
Description du produit
Description du produit
• Éclateur d'isolement selon VDE 0185-561-3 (CEI 62561-3)
• Certificat Ex selon ATEX
• Marquage selon EN 60079-0/-1 : II 2 G Ex db IIC T6 Gb
• Marquage selon EN 60079-0/-31 : II 2 D Ex td IIIC T80 °C Db IP67
• Certificat Ex selon IECEx
• Marquage selon EN 60079-0/-1 : Ex db IIC T6 Gb
• Marquage selon EN 60079-0/-31 : Ex td IIIC T80 °C Db IP67
• Certificat Ex selon INMETRO
• Marquage selon ABNT NBR CEI 60079-0/-1 : Ex db IIC T6 Gb
• Marquage selon ABNT NBR CEI 60079-31 : Ex td IIIC T80 °C Db IP67
• Câble de raccordement (25 mm2) prémonté aux deux extrémités avec vis M10, rondelle-ressort et écrou

Application : dans les zones à risque d'explosion Zone 1/21 et 2/22 pour le pontage indirect de brides isolantes et de presse-étoupes isolants, par ex. dans les installations avec protection cathodique contre la corrosion.
  • Testé avec impulsion de foudre
  • Certificat INMETRO pour les zones explosibles, Brésil, organisme certificateur : DNV
  • Certificat ATEX pour les zones à risque d'explosion
  • Garantie 5 ans
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Capacité de charge de courant de foudre H/100 kA
Coloris noir
Courant d'impulsion 100 kA
Courant de fuite nominal 100 kA
Dimension 2x1m
Empreinte CO₂ (GWP) du berceau à la porte 1,517 kg CO₂e / 1 Pièce
Indice de protection IP65/67
longueur du câble de raccordement 0,35 m
Matériau Colle thermofusible
Matériau du raccord zinc moulé sous pression
Modèle testé antidéflagrant oui
Plage de températures d’utilisation max. 60 °C
Plage de températures d’utilisation min. -20 °C
Protection contre l'allumage Enveloppe résistante à la pression
Raccordement métrique
Tension alternative de réponse 0,56 kV
Tension d'impulsion de réponse nominale 1,25 kV
Tension de tenue CA nominale 250 V
Tension de tenue CC nominale 354 V
Tous les types

Tous les types

Type Courant d'impulsion Courant de fuite nominal Réf. Quantité Plus petite unité de vente
EX ISG H KU 100 kA 100 kA 5240032
1 Pièce
EX ISG H 350 2L 100 kA 100 kA 5240033
1 Pièce
Accessoires

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Étrier de raccordement AB EX ISG droit Étrier de raccordement AB EX ISG droit AB EX ISG S M10 5240360
2 Pièce
