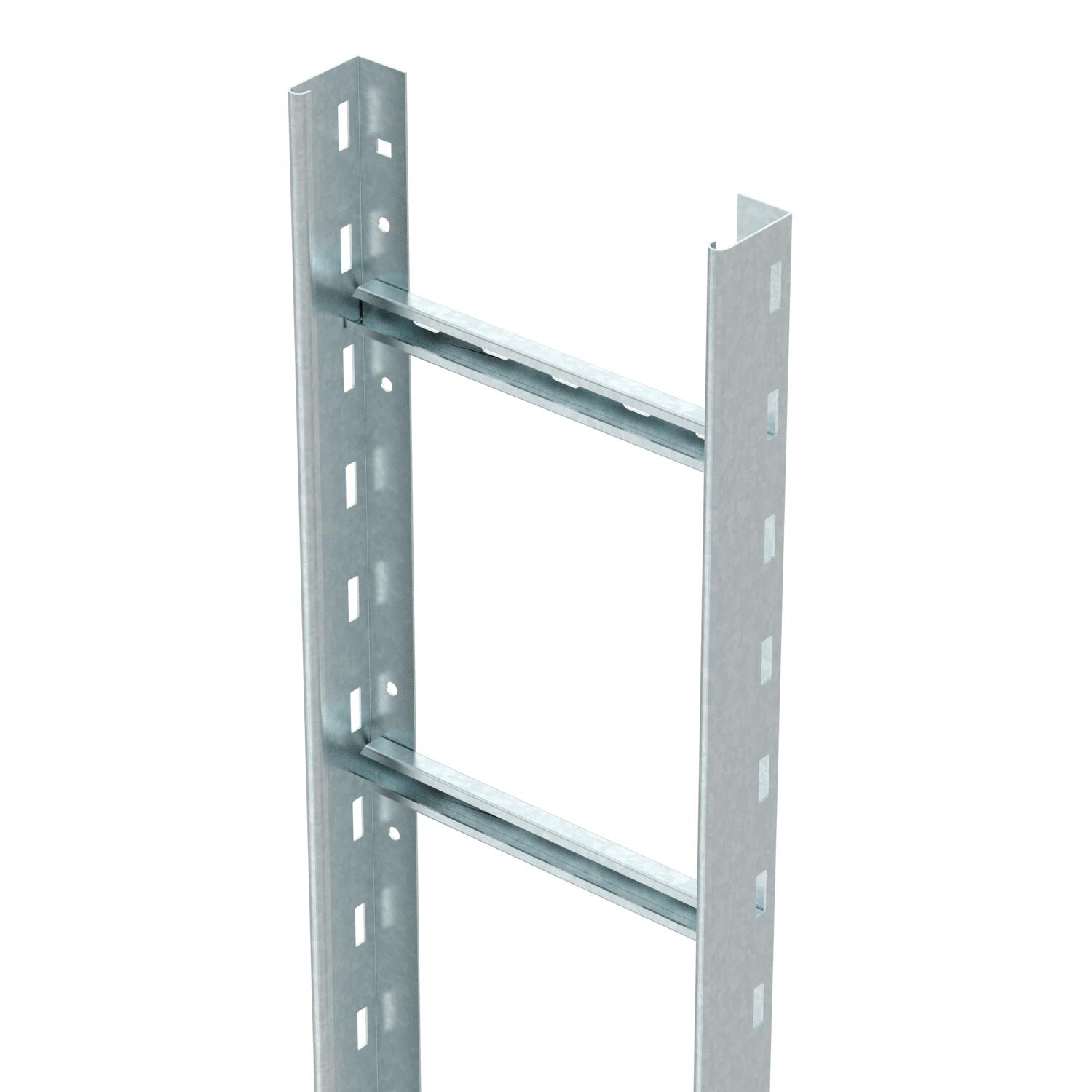

Échelle verticale SLG 60 mi-lourde, 6 m NS
Réf. 6207997 | EAN 4012195695608
- Description du produit
-
Description du produit
Échelle à câbles d'une hauteur latérale de 60 mm avec échelons rivetés (profilé en C) ouverts vers le haut. Longeron latéral roulé pour le renforcement et la protection des bords. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La ouverture de l'échelon mesure 11 mm, la bride de fixation correspondante est de type 2056/ N.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Dimension 60x500x6000 Dimension 60x500x6000 Écart entre échelons 300 mm Écart entre supports 1,5 m 3,1 kN/m Écart entre supports 2,0 m 2 kN/m Écart entre supports 2,5 m 1,5 kN/m Écart entre supports 3,0 m 1,1 kN/m Écart entre supports 3,5 m 0,6 kN/m Écart entre supports 4,0 m 0,45 kN/m Épaisseur du longeron 2 mm Fixation des échelons à rivets aveugles Hauteur 60 mm Largeur 500 mm Longueur 6000 mm Longueur 6000 ft Maintien en fonction non Matériau acier Modèle de longeron latéral Profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 248 cm² Section utile 24800 mm² Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge échelle à câbles type SLG 60 NS
- Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
- Portée en m
- Déflexion de l'aile en mm avec kN/m autorisé
- Schéma de charge pour le procédé de contrôle
- Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
- Courbe de déflexion de l'aile en fonction de l'écartement
- Tous les types
