Échelle de câbles longue portée WKL 200 FT

Réf. 6232102 | EAN 4012196614844

6000 mm
2,5 mm
non
Description du produit

Description du produit

Échelle de câbles longue portée, avec une hauteur latérale de 200 mm.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Echelles à câbles longue portée, hauteur latérale 200 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Cote B 200 mm
Cote L 6000 mm
Dimension 200x200x6000
Dimension 200x200
Écart entre supports 10,0 m 1 kN/m
Écart entre supports 6,0 m 3 kN/m
Écart entre supports 7,0 m 2,5 kN/m
Écart entre supports 8,0 m 2 kN/m
Écart entre supports 9,0 m 1,4 kN/m
Épaisseur du longeron 2,5 mm
Fente de l’échelon 17,00
Hauteur 200 mm
Largeur 200 mm
Longueur 6000 ft
Longueur 6000 mm
Maintien en fonction non
Matériau acier
Modèle des échelons Profilé non perforé
Modèle longue portée oui
Perforation latérale oui
Section utile 344 cm²
Section utile 34400 mm²
Surface galvanisé à chaud par trempage

Caractéristiques techniques

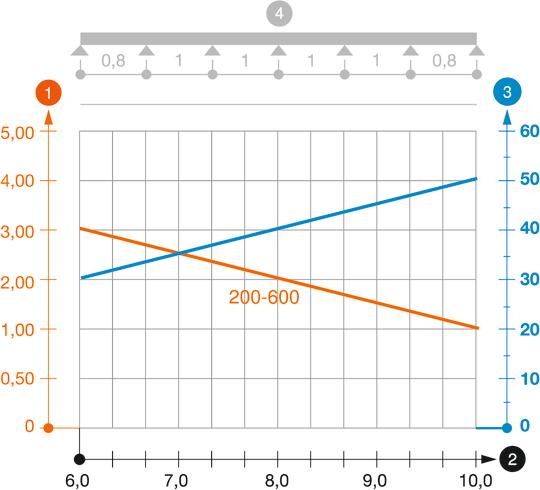

Diagramme de charge de l'échelle à câbles longue portée WKL 200

Diagramme de charge de l'échelle à câbles longue portée WKL 200
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Maintien en fonction Réf. Quantité Plus petite unité de vente
WKL 2020 FT 6000 mm 200 mm 2,5 mm non 6232102
6 m

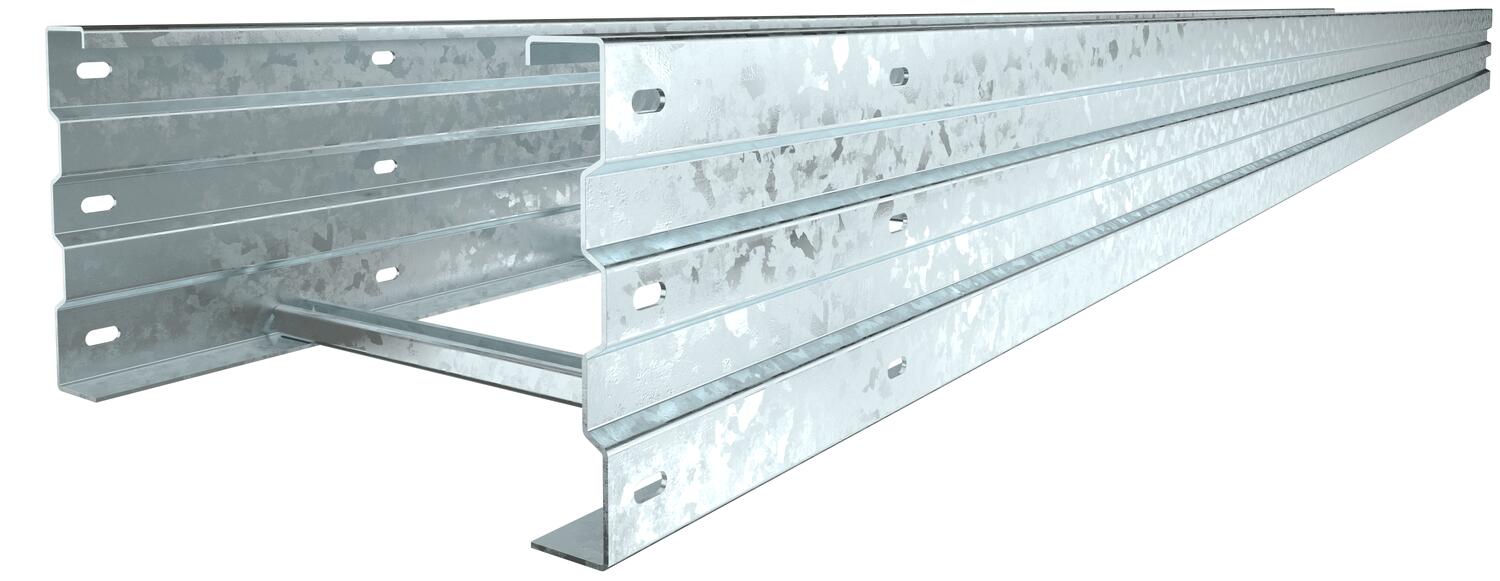

WKL 2030 FT 6000 mm 300 mm 2,5 mm non 6232104
6 m
WKL 2040 FT 6000 mm 400 mm 2,5 mm non 6232106
6 m
WKL 2050 FT 6000 mm 500 mm 2,5 mm non 6232108
6 m
WKL 2060 FT 6000 mm 600 mm 2,5 mm non 6232110
6 m
Accessoires

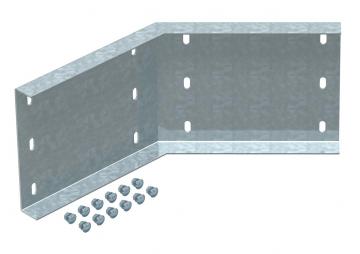

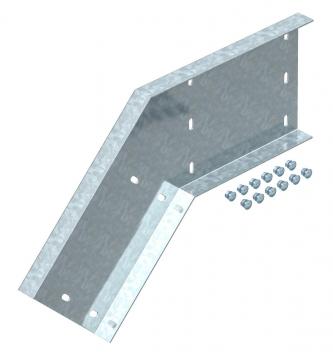

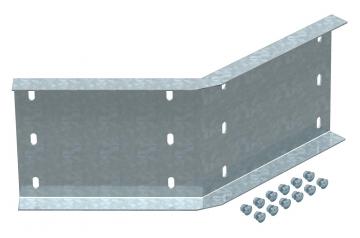

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente

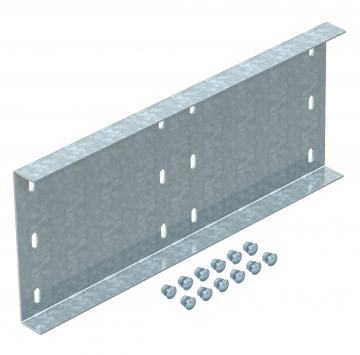

Raccord droits Raccord droits WRV 200 FT 6232507
4 Pièce

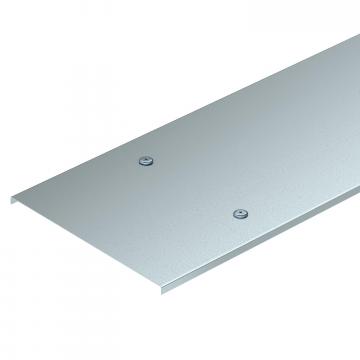

Couvercle avec verrou tournant DD Couvercle avec verrou tournant DD WKLD 2020 DD 6232402
3 m
Séparateur (moulure) 135 DD Séparateur (moulure) 135 DD TSG 135 DD 6062338
15 m
Tôle de départ FT Tôle de départ FT LAB 20 FT 6220436
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
Téléchargements

Télécharger

Déclaration de conformité WKL 2020 FT / 6232102 , 0.17MB , pdf
Télécharger
Déclaration de conformité du Royaume-Uni WKL 2020 FT / 6232102 , 0.09MB , pdf

Télécharger

WKL 2020 FT / 6232102
