Attention : Cet article n'est plus actif.

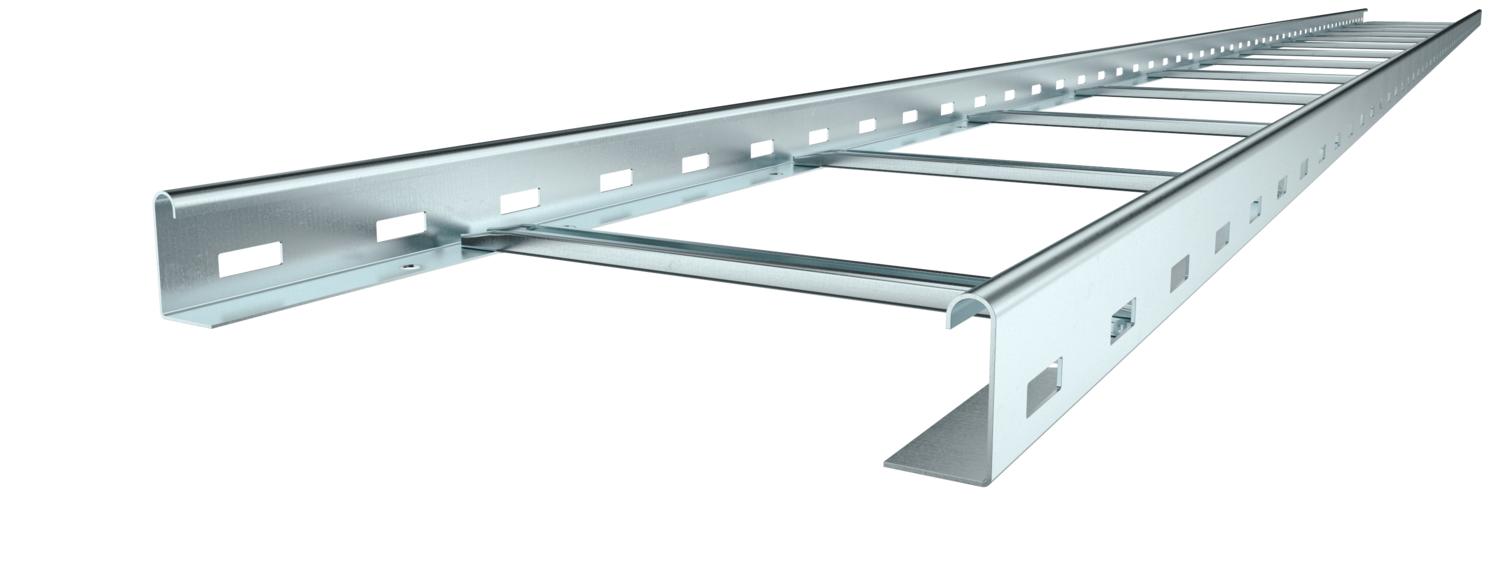

Échelle à câbles SLG 45, 3 m FS
Réf. 6200543 | EAN 4012195063582
- Description du produit
-
Description du produit
Échelle à câbles avec longeron perforée d'une hauteur latérale de 45 mm, avec échelons rivetés, échelons en C ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Dimension 45x300x3000 Dimension 45x300x3000 Écart entre échelons 300 mm Épaisseur du longeron 2 mm Fixation des échelons à rivets aveugles Maintien en fonction non Matériau acier Modèle de la paroi latérale Profilé (ouvert) Modèle de longeron latéral Profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 10300 mm² Section utile 103 cm² Surface galvanisé sendzimir Dimensions
Cote B 300 mm Hauteur 45 mm Largeur 300 mm Longueur 3000 ft Longueur 3000 mm Charges
Écart entre supports 1,5 m 2,75 kN/m Écart entre supports 2,0 m 2 kN/m Écart entre supports 3,0 m 1 kN/m Écart entre supports 4,0 m 0,55 kN/m Caractéristiques techniques

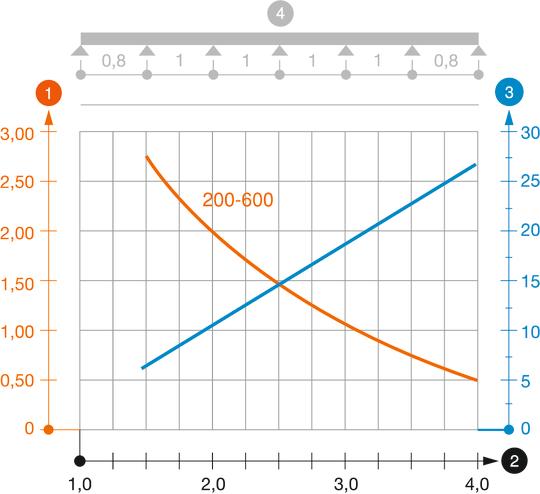

Diagramme de charge de l'échelle à câbles type SLG 45 NS
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Séparateur (moulure) 30 FS
TSG 30 FS 6062050 45 m Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FS
DRL 300 FS 6052304 6 m
Pièce de serrage pour fixation du séparateur A2
KS KL A2 6062284 30 Pièce - Téléchargements
-
Fiche technique SLG 430 NS 3 FS / 6200543 , 0.27MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité SLG 430 NS 3 FS / 6200543 , 0.16MB , pdfRapport de durabilité Rapport de durabilité, systèmes de support de câbles , 2.00MB , pdfInstructions de montage Instructions de montage Systèmes d'échelles à câbles , 6.45MB , pdf
