Échelle à câbles SLCS 110, 3 m C30 FT 3000 | 900 | 2 | non
morepic-1 morepic-2 video-1

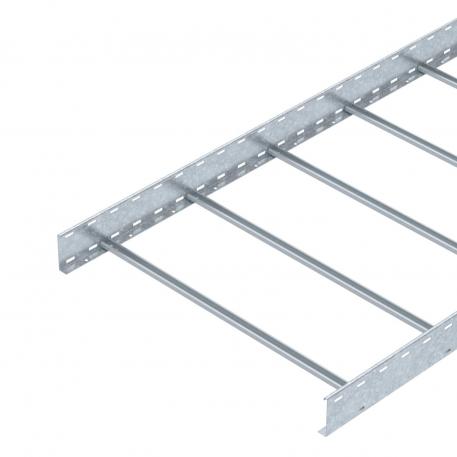

Échelle à câbles SLCS 110, 3 m C30 FT

Réf. 6207318 | EAN 4012196431939

3000 mm
2 mm
non
Trouver un revendeur
Vous avez besoin d'aide ?
Description du produit

Description du produit

Échelle à câbles d'une hauteur d'aile de 110 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Échelles à câbles, hauteur latérale 110 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Cote B 900 mm
Dimension 110x900x3000
Écart entre échelons 300 mm
Écart entre supports 2,0 m 3,5 kN/m
Écart entre supports 3,0 m 1,9 kN/m
Écart entre supports 4,0 m 1 kN/m
Écart entre supports 5,0 m 0,8 kN/m
Écart entre supports 6,0 m 0,25 kN/m
Épaisseur du longeron 2 mm
Fente de l’échelon 17,00
Fixation des échelons soudé
Hauteur 110 mm
Largeur 900 mm
Longueur 3000 mm
Longueur 3000 ft
Maintien en fonction non
Matériau acier
Modèle de longeron latéral Profilé plat
Modèle des échelons Profilé non perforé
Modèle longue portée non
Perforation latérale oui
Section utile 81000 mm²
Section utile 810 cm²
Surface galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles type SLCS 110

Diagramme de charge de l'échelle à câbles type SLCS 110
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Maintien en fonction Réf. Quantité Plus petite unité de vente
SLCS 1120 3 FT 3000 mm 200 mm 2 mm non 6207302
3 m
SLCS 1130 3 FT 3000 mm 300 mm 2 mm non 6207304
3 m
SLCS 1140 3 FT 3000 mm 400 mm 2 mm non 6207306
3 m
SLCS 1145 3 FT 3000 mm 450 mm 2 mm non 6207308
30 m
SLCS 1150 3 FT 3000 mm 500 mm 2 mm non 6207310
3 m
SLCS 1160 3 FT 3000 mm 600 mm 2 mm non 6207312
3 m
SLCS 1175 3 FT 3000 mm 750 mm 2 mm non 6207314
3 m
SLCS 1180 3 FT 3000 mm 800 mm 2 mm non 6207316
30 m
SLCS 1190 3 FT 3000 mm 900 mm 2 mm non 6207318
30 m
SLCS 11100 3 FT 3000 mm 1000 mm 2 mm non 6207320
30 m
SLCS 11120 3 FT 3000 mm 1200 mm 2 mm non 6207322
30 m
