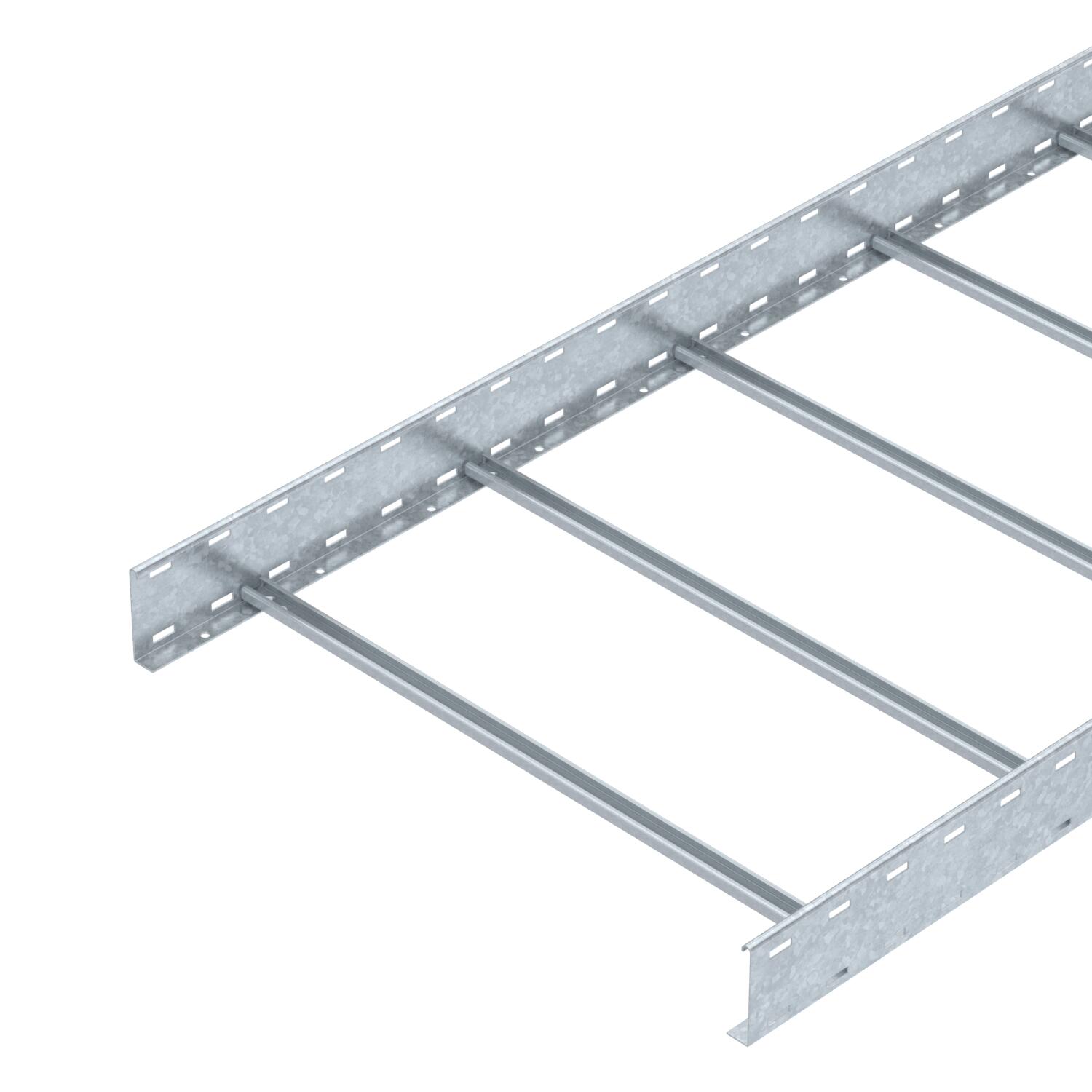

Échelle à câbles SLCS 110, 3 m C30 FT
Réf. 6207316 | EAN 4012196431922
- Description du produit
-
Description du produit
Échelle à câbles d'une hauteur d'aile de 110 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Dimension 110x800x3000 Écart entre échelons 300 mm Épaisseur du longeron 2 mm Fixation des échelons soudé Maintien en fonction non Matériau acier Modèle de longeron latéral Profilé plat Modèle des échelons Profilé non perforé Modèle longue portée non Perforation latérale oui Section utile 72000 mm² Section utile 720 cm² Surface galvanisé à chaud par trempage Dimensions
Cote B 800 mm Hauteur 110 mm Largeur 800 mm Longueur 3000 mm Longueur 3000 ft Charges
Écart entre supports 2,0 m 3,5 kN/m Écart entre supports 3,0 m 1,9 kN/m Écart entre supports 4,0 m 1 kN/m Écart entre supports 5,0 m 0,8 kN/m Écart entre supports 6,0 m 0,25 kN/m Caractéristiques techniques
Diagramme de charge de l'échelle à câbles type SLCS 110
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
