Échelle à câbles SLCS 110, 3 m C30 FT 3000 | 450 | 2 | non

Échelle à câbles SLCS 110, 3 m C30 FT

Réf. 6207308 | EAN 4012196431885

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur du longeron	2 mm

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

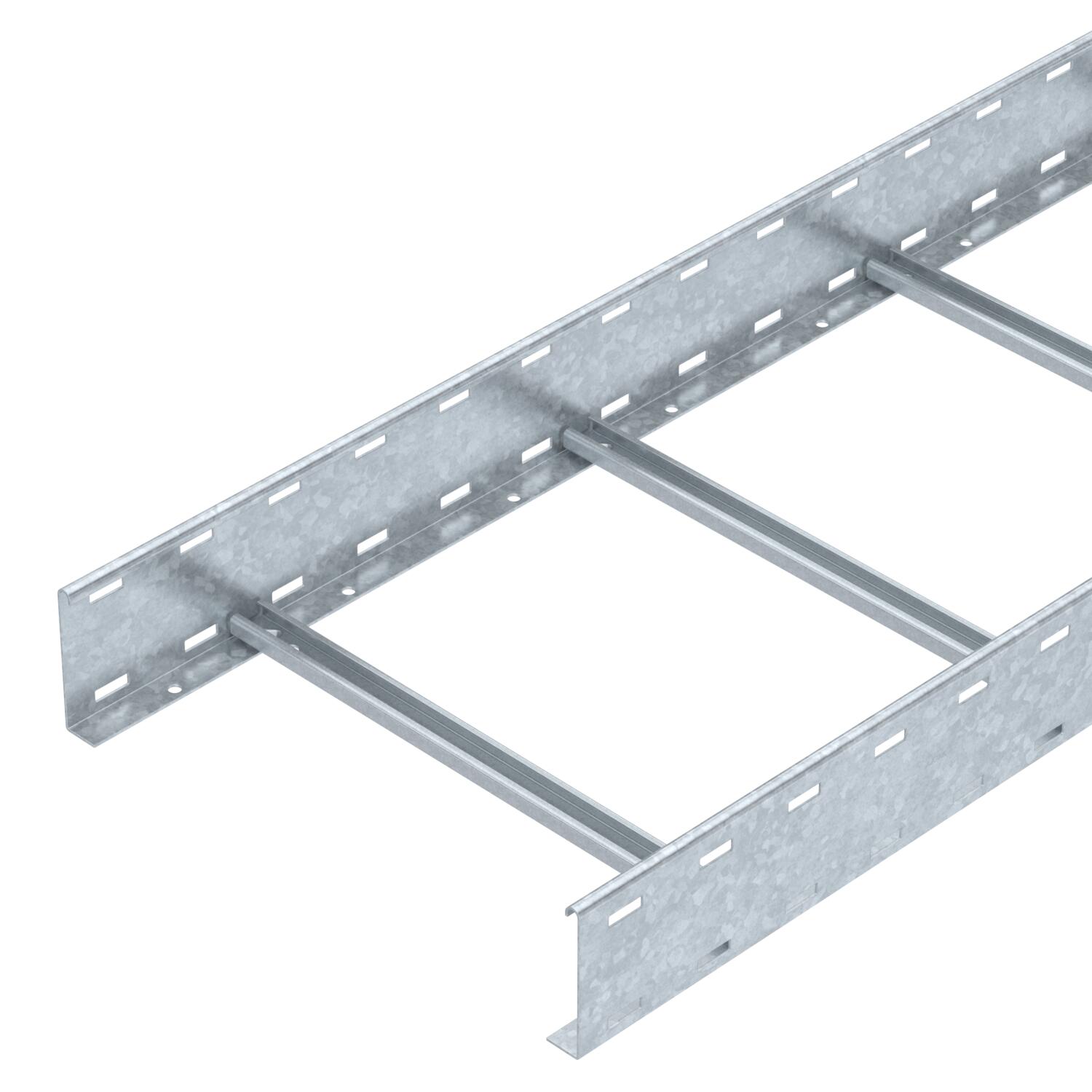

Échelle à câbles d'une hauteur d'aile de 110 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	450 mm
Dimension	110x450x3000
Écart entre échelons	300 mm
Écart entre supports 2,0 m	4 kN/m
Écart entre supports 3,0 m	2,3 kN/m
Écart entre supports 4,0 m	1 kN/m
Écart entre supports 5,0 m	0,7 kN/m
Écart entre supports 6,0 m	0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	13,239 kg CO₂e / 1 Mètre
Épaisseur du longeron	2 mm
Fixation des échelons	soudé

Hauteur	110 mm
Largeur	450 mm
Longueur	3000 mm
Longueur	3000 ft
Maintien en fonction	non
Matériau	acier
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé non perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	40500 mm²
Section utile	405 cm²
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles type SLCS 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	non	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	non	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	non	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	non	6207308	m	30 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	non	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	non	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	non	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	non	6207316	m	30 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	non	6207318	m	30 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	non	6207320	m	30 m
SLCS 11120 3 FT	3000 mm	1200 mm	2 mm	non	6207322	m	30 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	LVG 110 FT	6216548	Pièce	10 Pièce

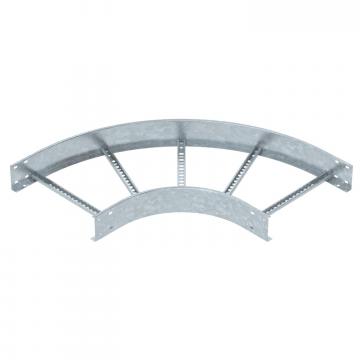

Coude à 90° FT	LB 90 1145 R3 FT	6225148	Pièce	1 Pièce
Éclisse multifonction FT	LMFV 1145 FT	6225776	Pièce	1 Pièce
Séparateur (moulure) 85 DD	TSG 85 DD	6062331	m	45 m
