Échelle à câbles longue portée WKLG 160 FT

Réf. 6227155 | EAN 4012196169573

6000 mm
2 mm
non
Description du produit
Description du produit
Échelle de câbles longue portée avec longeron latéral perforé d'une hauteur latérale de 160 mm. Fixation de câbles et conduits avec bride de fixation de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Atténuation magnétique du blindage
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Echelles à câbles longue portée, hauteur latérale 160 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Coloris zinc
Cote B 500 mm
Cote L 6000 mm
Dimension 160 x 500
Dimension 160x500x6000
Écart entre supports 3,0 m 3 kN/m
Écart entre supports 3,5 m 2,73 kN/m
Écart entre supports 4,0 m 2,5 kN/m
Écart entre supports 4,5 m 2,24 kN/m
Écart entre supports 5,0 m 2 kN/m
Écart entre supports 6,0 m 1,6 kN/m
Écart entre supports 7,0 m 1,3 kN/m
Écart entre supports 8,0 m 1 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 19,165 kg CO₂e / 1 Mètre
Épaisseur du longeron 2 mm
Fente de l’échelon 16,50
Hauteur 160 mm
Largeur 500 mm
Longueur 6000 ft
Longueur 6000 mm
Maintien en fonction non
Matériau acier
Modèle des échelons Profilé non perforé
Modèle longue portée oui
Perforation latérale oui
Section utile 717 cm²
Section utile 71700 mm²
Surface galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles longue portée WKLG 160

Diagramme de charge de l'échelle à câbles longue portée WKLG 160
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Maintien en fonction Réf. Quantité Plus petite unité de vente
WKLG 1620 FT 6000 mm 200 mm 2 mm non 6227120
6 m
WKLG 1630 FT 6000 mm 300 mm 2 mm non 6227139
6 m
WKLG 1640 FT 6000 mm 400 mm 2 mm non 6227147
6 m
WKLG 1650 FT 6000 mm 500 mm 2 mm non 6227155
6 m
WKLG 1660 FT 6000 mm 600 mm 2 mm non 6227163
6 m

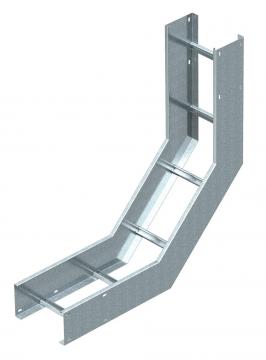

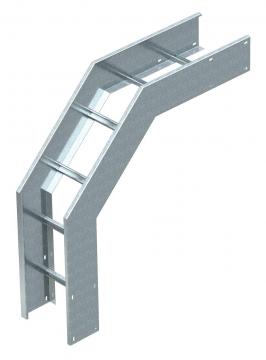

Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FT Raccord droit FT WRVL 160 FT 6227716
2 Pièce
Coude à 90° 160 FT Coude à 90° 160 FT WLB 90 165 FT 6229468
1 Pièce
Couvercle avec verrou tournant DD Couvercle avec verrou tournant DD WDRL 1116 50 DD 6227612
6 m
Séparateur (moulure) 110 DD Séparateur (moulure) 110 DD TSG 110 DD 6062335
30 m

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
Tôle de départ FT Tôle de départ FT LAB 50 FT 6220460
1 Pièce
