Échelle à câbles longue portée WKLG 110 FS

Réf. 6311008 | EAN 4012196883035

6000 mm
2 mm
non
Description du produit

Description du produit

Échelle à câbles longue portée d'une hauteur d'aile de 110 mm, avec longeron latéral perforé. Fixation de câbles et conduits avec bride de fixation de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Atténuation magnétique du blindage
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Chemin de câble longue portée, hauteur latérale 110 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé non
Cote B 200 mm
Cote L 6000 mm
Dimension 110x200x6000
Dimension 110 x 200
Écart entre supports 3,0 m 2,5 kN/m
Écart entre supports 3,5 m 1,98 kN/m
Écart entre supports 4,0 m 1,6 kN/m
Écart entre supports 4,5 m 1,31 kN/m
Écart entre supports 5,0 m 1,1 kN/m
Écart entre supports 6,0 m 0,8 kN/m
Écart entre supports 7,0 m 0,4 kN/m
Épaisseur du longeron 2 mm
Fente de l’échelon 17,00
Hauteur 110 mm
Largeur 200 mm
Longueur 6000 ft
Longueur 6000 mm
Maintien en fonction non
Matériau acier
Modèle de longeron latéral Profilé (ouvert)
Modèle des échelons Profilé non perforé
Modèle longue portée oui
Perforation latérale oui
Section utile 18600 mm²
Section utile 186 cm²
Surface galvanisé sendzimir

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée WKLG 110

Diagramme de charge du chemin de câbles longue portée WKLG 110
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur du longeron Maintien en fonction Réf. Quantité Plus petite unité de vente
WKLG 1120 FS 6000 mm 200 mm 2 mm non 6311008
6 m
WKLG 1130 FS 6000 mm 300 mm 2 mm non 6311012
6 m
WKLG 1140 FS 6000 mm 400 mm 2 mm non 6311016
6 m
WKLG 1150 FS 6000 mm 500 mm 2 mm non 6311020
6 m
WKLG 1160 FS 6000 mm 600 mm 2 mm non 6311024
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente

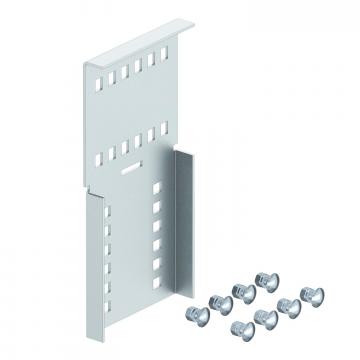

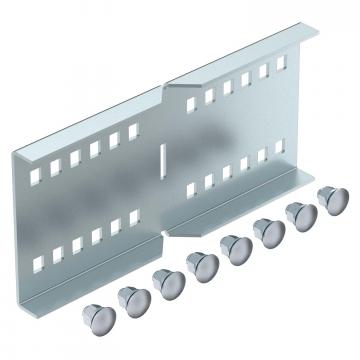

Raccord droit FS Raccord droit FS WRVL 110 FS 6091164
2 Pièce
Coude à 90° 110 FS Coude à 90° 110 FS WLB 90 112 FS 6312330
1 Pièce
Couvercle avec verrou tournant FS Couvercle avec verrou tournant FS WDRL 1116 20 FS 6227422
6 m
Séparateur 85 FS Séparateur 85 FS TSG 85 FS 6062114
45 m

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
