Échelle à câbles longue portée WKLG 110 A2 6000 | 500 | 2 | non

Échelle à câbles longue portée WKLG 110 A2

Réf. 6311214 | EAN 4012195037316

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	2 mm

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

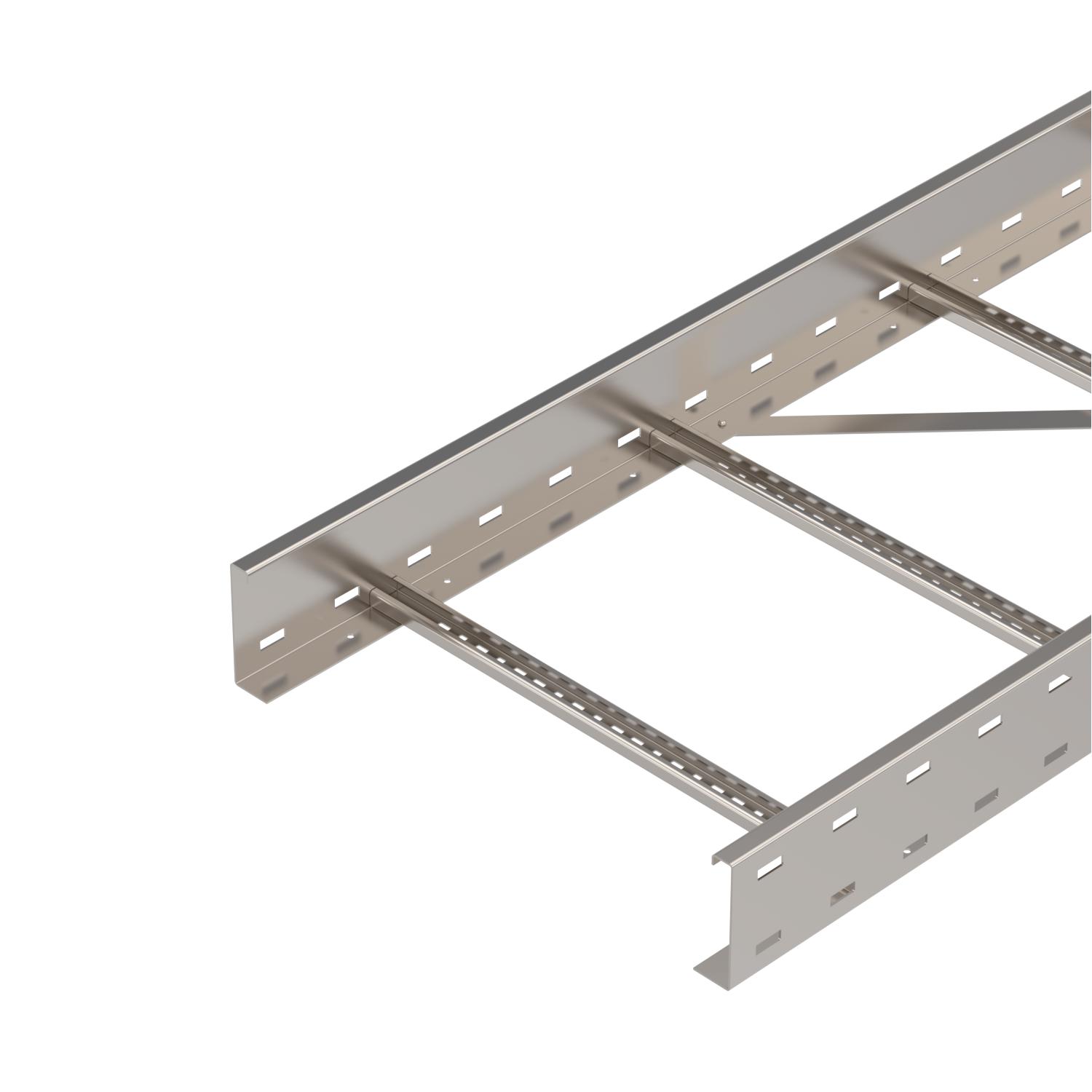

Échelle à câbles longue portée d'une hauteur d'aile de 110 mm, avec longeron latéral perforé. Fixation de câbles et conduits avec bride de fixation de type 2056.

Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	acier inoxydable
Cote B	500 mm
Cote L	6000 mm
Dimension	110x500
Dimension	110x500x6000
Écart entre supports 3,0 m	2,3 kN/m
Écart entre supports 3,5 m	2,25 kN/m
Écart entre supports 4,0 m	2,1 kN/m
Écart entre supports 4,5 m	1,83 kN/m
Écart entre supports 5,0 m	1,5 kN/m
Écart entre supports 6,0 m	1 kN/m
Écart entre supports 7,0 m	0,7 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	32,95 kg CO₂e / 1 Mètre
Épaisseur du longeron	2 mm

Fente de l’échelon	17,00
Hauteur	110 mm
Largeur	500 mm
Longueur	6000 mm
Longueur	6000 ft
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle de longeron latéral	Profilé (ouvert)
Modèle des échelons	Profilé non perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	47100 mm²
Section utile	471 cm²
Surface	nu, traité

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée WKLG 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1120 A2	6000 mm	200 mm	2 mm	non	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	non	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	non	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	non	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	non	6311218	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit A2	WRVL 110 A2	6091229	Pièce	2 Pièce
Couvercle avec verrou tournant A2	WDRL 1116 50 A2	6227366	m	3 m
Séparateur (moulure) 85 A2	TSG 85 A2	6062173	m	3 m
