Échelle à câbles LG 60, 6 m VS A2 6000 | 400 | 1,5 | non | acier inoxydable 1.4301 | nu, traité

Échelle à câbles LG 60, 6 m VS A2

Réf. 6208706 | EAN 4012195064435

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Matériau	acier inoxydable 1.4301

Surface	nu, traité

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

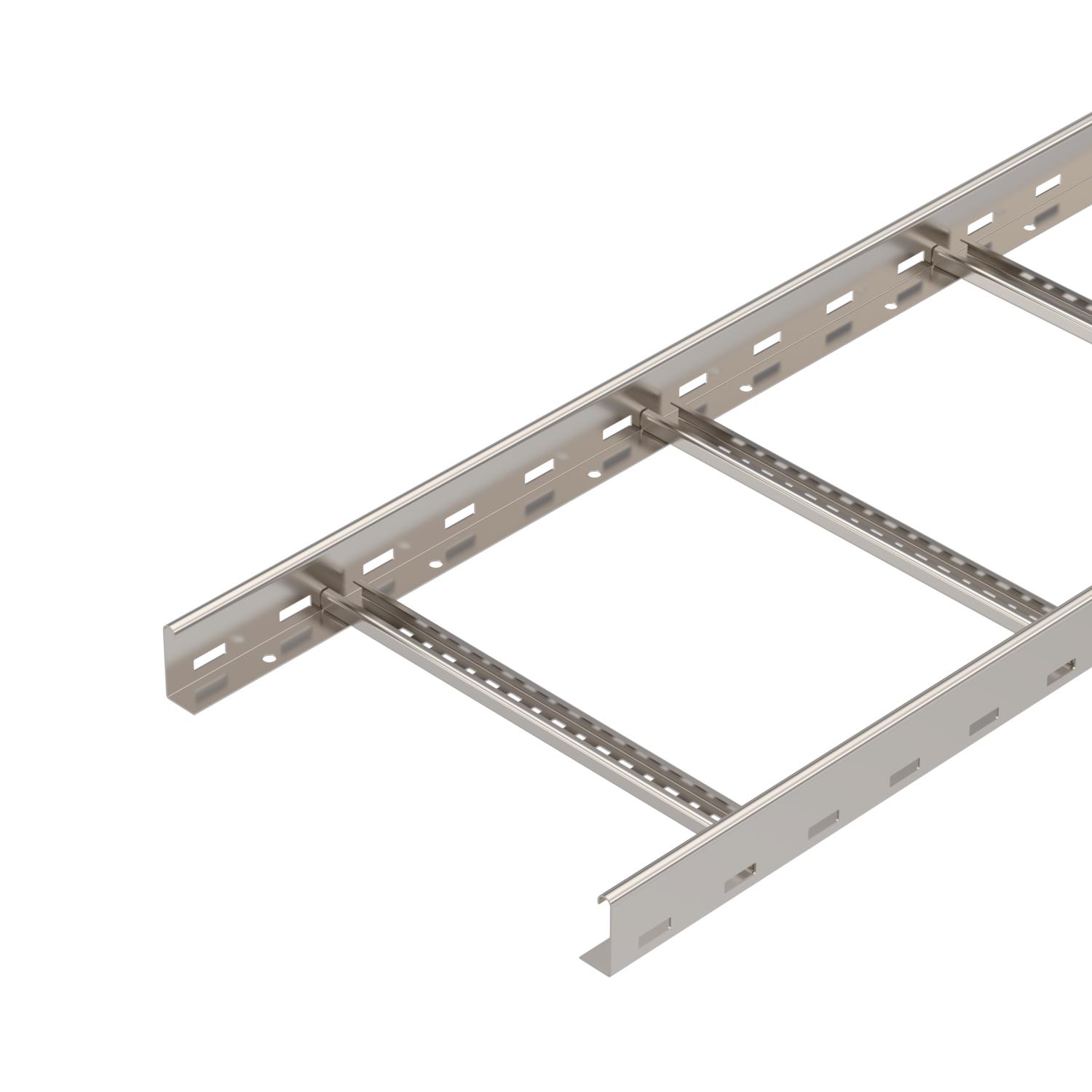

Échelle à câbles avec longeron perforé d'une hauteur de 60 mm, avec échelons VS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Cote B	400 mm
Dimension	60x400x6000
Dimension	60x400x6000
Écart entre échelons	300 mm
Écart entre supports 1,5 m	3,1 kN/m
Écart entre supports 2,0 m	2,25 kN/m
Écart entre supports 2,5 m	1,5 kN/m
Écart entre supports 3,0 m	1,1 kN/m
Écart entre supports 3,5 m	0,75 kN/m
Écart entre supports 4,0 m	0,45 kN/m
Épaisseur du longeron	1,5 mm
Fente de l’échelon	16,50
Fixation des échelons	à rivets aveugles

Hauteur	60 mm
Largeur	400 mm
Longueur	6000 ft
Longueur	6000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	19800 mm²
Section utile	198 cm²
Surface	nu, traité

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	non	acier inoxydable 1.4301	nu, traité	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	non	acier inoxydable 1.4301	nu, traité	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	non	acier inoxydable 1.4301	nu, traité	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	non	acier inoxydable 1.4301	nu, traité	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	non	acier inoxydable 1.4301	nu, traité	6208712	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant A2	DRL 400 A2	6052932	m	3 m
Coude à 90° VS 60 A2	LBI 90 640 VS A2	7160062	Pièce	1 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur 45 A2	TSG 45 A2	6062025	m	3 m
Pièce de serrage pour fixation du séparateur A2	KS KL A2	6062284	Pièce	30 Pièce
Raccord droit A2	LVG 60 A2	6208846	Pièce	10 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
