Échelle à câbles LG 60, 6 m VS A2
Réf. 6208703 | EAN 4012195064428
- Description du produit
-

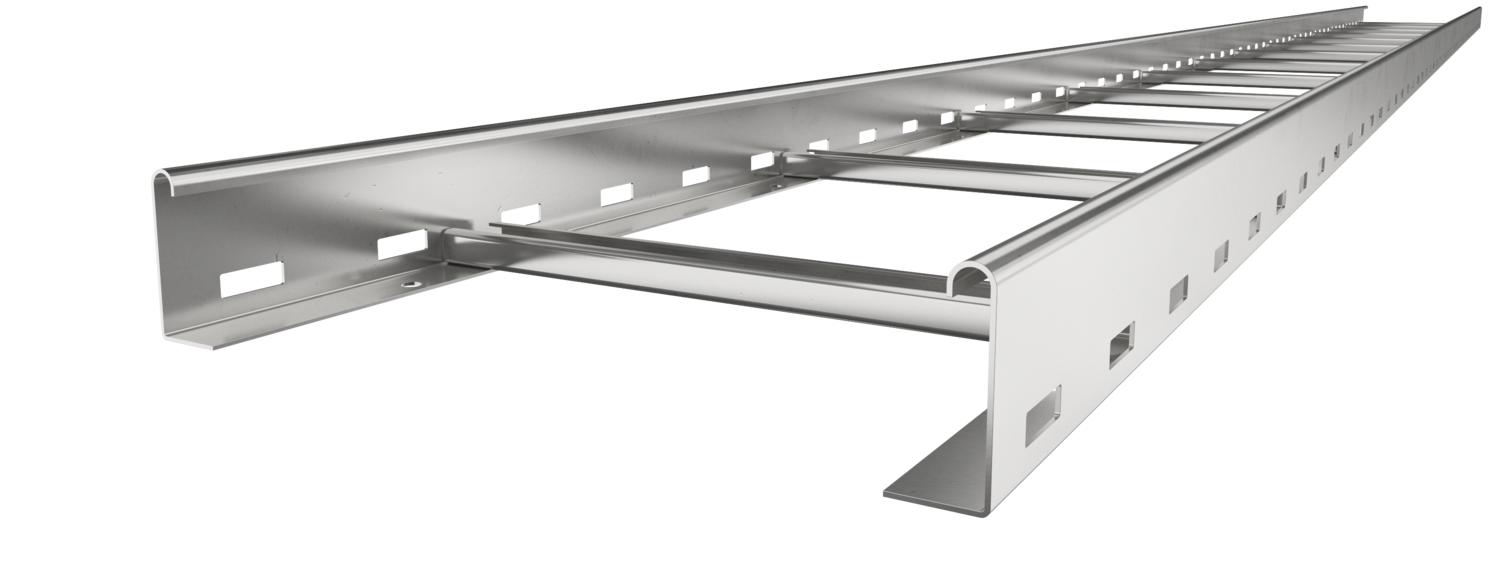

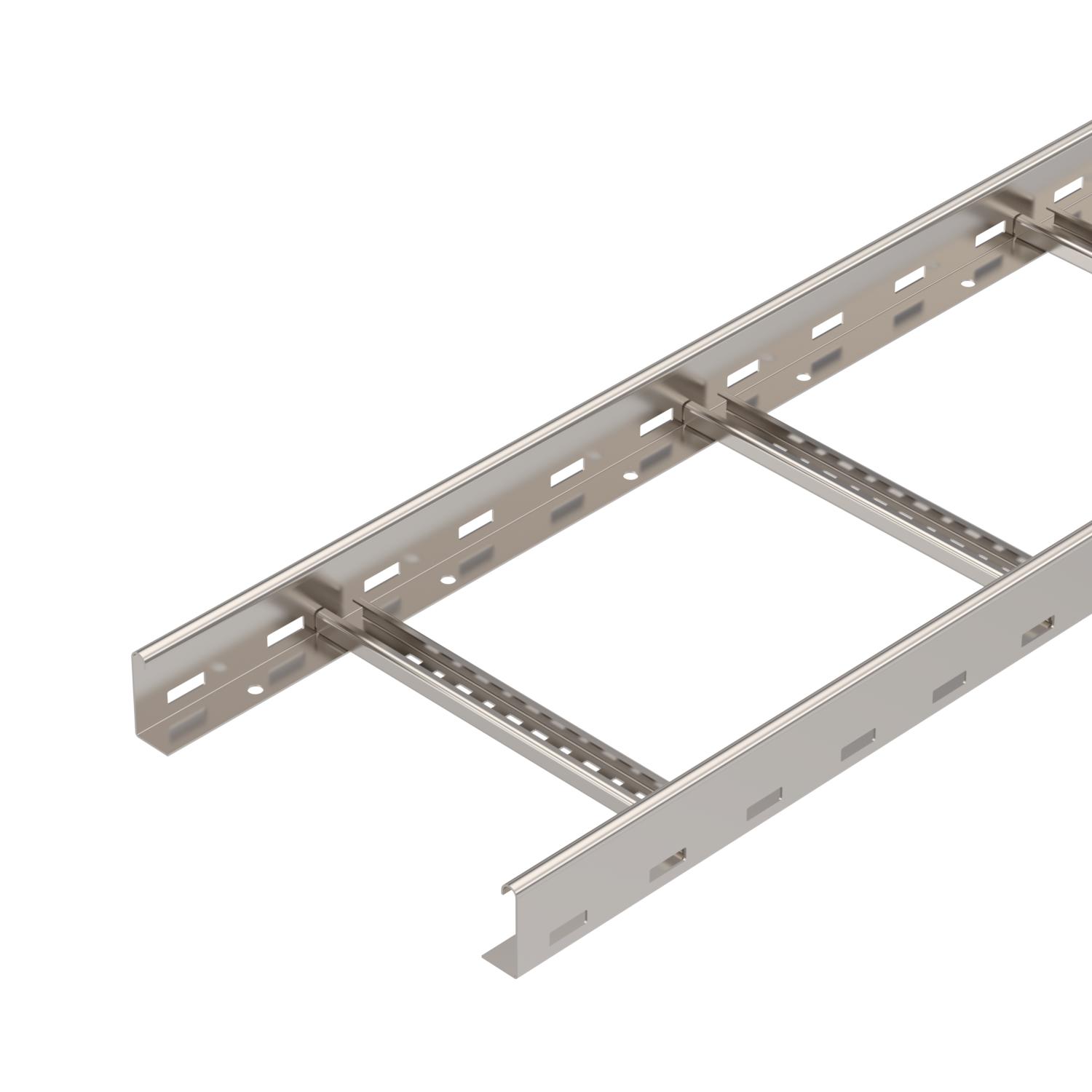

Description du produitÉchelle à câbles avec longeron perforé d'une hauteur de 60 mm, avec échelons VS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris acier inoxydable Cote B 300 mm Dimension 60x300x6000 Dimension 60x300x6000 Écart entre échelons 300 mm Écart entre supports 1,5 m 3,1 kN/m Écart entre supports 2,0 m 2,25 kN/m Écart entre supports 2,5 m 1,5 kN/m Écart entre supports 3,0 m 1,1 kN/m Écart entre supports 3,5 m 0,75 kN/m Écart entre supports 4,0 m 0,45 kN/m Empreinte CO₂ (GWP) du berceau à la porte 15,255 kg CO₂e / 1 Mètre Épaisseur du longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons à rivets aveugles Hauteur 60 mm Largeur 300 mm Longueur 6000 mm Longueur 6000 ft Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle de longeron latéral Profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 148 cm² Section utile 14800 mm² Surface nu, traité Caractéristiques techniques
Diagramme de charge échelle à câbles type LG 60 VS
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant A2
DRL 300 A2 6052908 3 m
Coude à 90° VS 60 A2
LBI 90 630 VS A2 7160054 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Séparateur 45 A2
TSG 45 A2 6062025 3 m
Pièce de serrage pour fixation du séparateur A2
KS KL A2 6062284 30 Pièce
Raccord droit A2
LVG 60 A2 6208846 10 Pièce
Embout de protection 60
SKH 60 OR 6222537 40 Paire - Téléchargements
-
