Échelle à câbles LG 60, 3 m VS FS 3000 | 600 | 1,5 | non | acier | galvanisé sendzimir

Échelle à câbles LG 60, 3 m VS FS

Réf. 6208550 | EAN 4012195064084

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction

Matériau	acier

Surface	galvanisé sendzimir

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

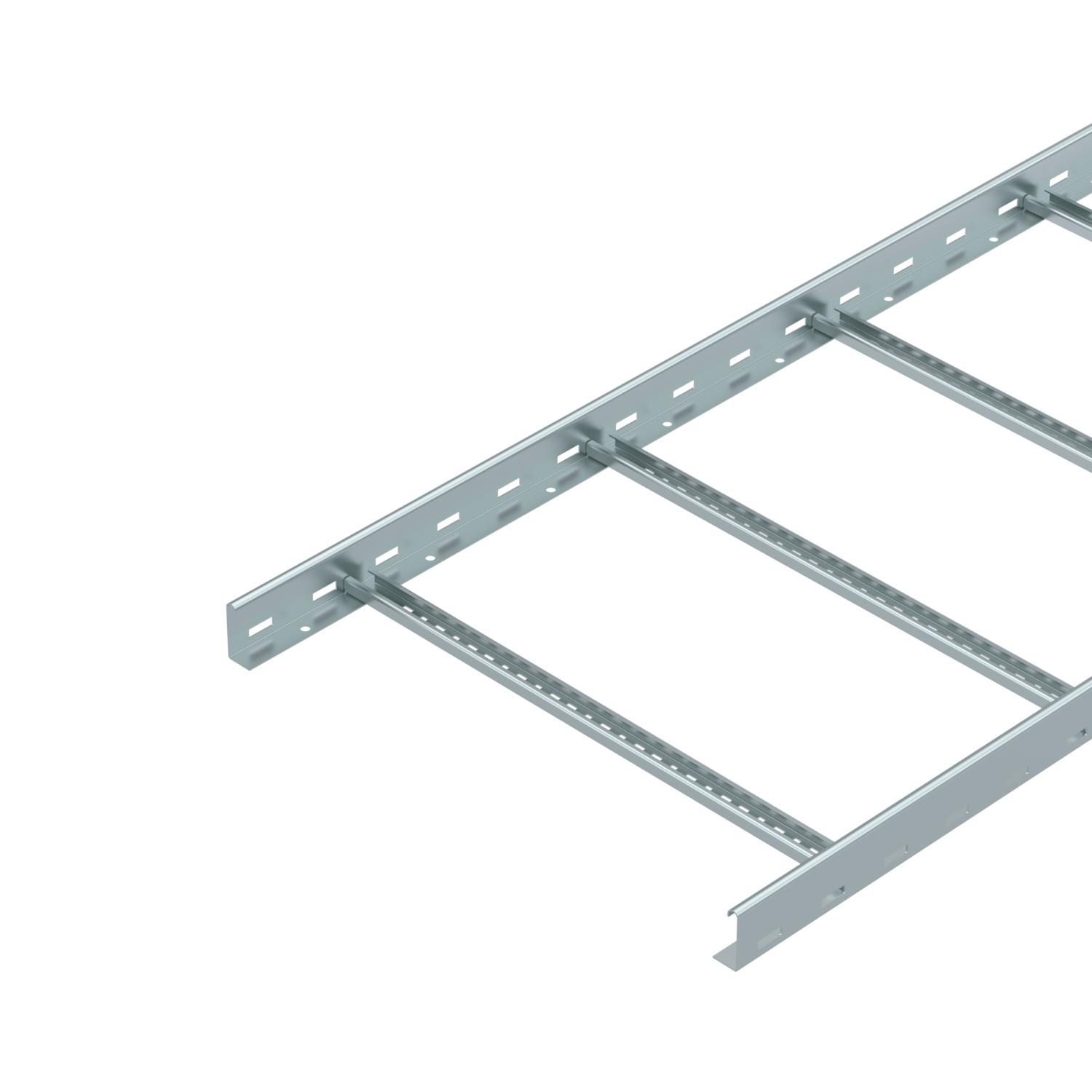

Échelle à câbles avec ailes perforée d'une hauteur de 60 mm, avec échelons VS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Autres largeurs disponibles sur demande.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Dimension	60x600x3000
Dimension	60x600x3000
Écart entre échelons	300 mm
Épaisseur du longeron	1,5 mm
Fixation des échelons	à rivets aveugles
Maintien en fonction	non
Matériau	acier

Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	29800 mm²
Section utile	298 cm²
Surface	galvanisé sendzimir

Dimensions

Cote B	600 mm
Fente de l’échelon	16,50
Hauteur	60 mm

Largeur	600 mm
Longueur	3000 ft
Longueur	3000 mm

Charges

Écart entre supports 1,5 m	3,1 kN/m
Écart entre supports 2,0 m	2,25 kN/m
Écart entre supports 2,5 m	1,5 kN/m

Écart entre supports 3,0 m	1,1 kN/m
Écart entre supports 3,5 m	0,75 kN/m
Écart entre supports 4,0 m	0,45 kN/m

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	oui	acier	galvanisé sendzimir	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	oui	acier	galvanisé sendzimir	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	oui	acier	galvanisé sendzimir	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	non	acier	galvanisé sendzimir	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	non	acier	galvanisé sendzimir	6208550	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FS	DRL 600 FS	6052606	m	6 m

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur (moulure) 45 FS	TSG 45 FS	6062033	m	3 m
Pièce de serrage pour fixation du séparateur A2	KS KL A2	6062284	Pièce	30 Pièce
Raccord droit FS	LVG 60 FS	6208840	Pièce	10 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Éclisse multifonction FS	LMFV 660 FS	6225718	Pièce	1 Pièce
